Способ получения смол новолачного типа

Способ получения смол новолачного типа

Иллюстрации

Показать все

Реферат



l7)55l

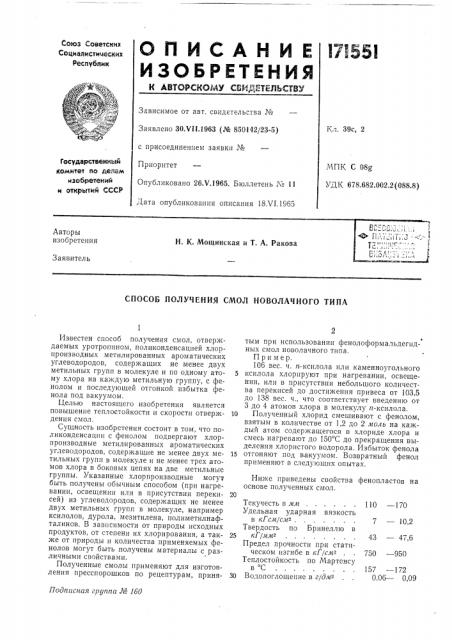

Союз Советских

Соцналкстическнх

Республик

Зависимое от авт. свидетельства №

Кл. 39с, 2

Заявлено 30.V(1.1963 (№ 850142/23-5) с присоединением заявки №

Приоритет

Опубликовано 26Х.1965. Бюллетень ¹ 11

;J,àòà опубликования описания 18.Ч1.1965

1осу врственнын коФАнтет ло делв.м изобретений и открытнй СССР

МПК С 08g

УДК 678.682.002.2(088.8) Авторы изобретения

Н. К. Мощинская и T. А. Ракова

Заявитель

СПОСОБ ПОЛУЧЕНИЯ СМОЛ НОВОЛАЧНОГО ТИПА

7 — 10,2

157 — 172

0,06 — 0,09

Подписная группа № 1бО

Известен способ получения смол, отверждаемых уротропином, поликонденсацией хлорпроизводных метилированных ароматических углеводородов, содержащих не менее двух метильных групп в молекуле и по одному атому хлора на каждую метильную группу, с фенолом и последующей отгонкой избытка фенола под вакуумом.

Целью настоящего изооретения является повышение теплостойкости и скорости отверждения смол.

Сущность изобретения состоит в том, что поликонденсации с фенолом подвергают хлорпроизводные метилированных ароматических углеводородов, содержащие не менее двух метильных групп в молекуле и не менее трех атомов хлора в боковых цепях на две метильные группы. Указанные хлорпроизводные могу быть получены обычным способом (при нагревании, освещении или в присутствии перекисей) из углеводородов, содержащих не менее двух метильных групп в молекуле, например ксилолов, дурола, мезитилена, полиметилнафталинов. В зависимости от природы исходных продуктов, от степени их хлорирования, а также от природы и количества применяемых фенолов могут быть получены материалы с различными свойствами.

Полученные смолы применяют для изготовления пресспорошков по рецептурам, принятым при использовании фенолоформальдегидных смол новолачного типа.

Пример.

10б вес. ч. и-ксилола или каменноугольного

5 ксилола хлорируют при нагревании, освещении, или в присутствии небольшого количества перекисей до достижения привеса от 103,5 до 138 вес. ч., что соответствует введению от

3 до 4 атомов хлора в молекулу п-ксилола.

10 Полученный хлорид смешивают с фенолом, взятым в количестве от 1,2 до 2 моль на каждый атом содержащегося в хлориде хлора и смесь нагревают до 150 С до прекращения выделения хлористого водорода. Избыток фенола

15 отгоняют под вакуумом. Возвратный фенол применяют в следующих опытах.

Ниже приведены свойства фенопластов на основе полученных смол.

Текучесть в мм...... 110 — 170

Удельная ударная вязкость в кГси)см- .

Твердость по Бринеллю в

25 кГ)мм ........ 43 — 476

Предел прочности при статическом изгибе в кГ)са- . . 750 †9

Теплостойкость по Мартенсу в С

30 Водологлощение в г/дм-

171551

Предмет изобретения

Составитель О, А. Цыпкина

Редактор Л. К. Ушакова Текред А. А. Камышникова Корректор Л. Е. Мариспч

Заказ 1233/6 Тираж 875 Формат бум, 60>(90>/в Объем 0 1 пзд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Способ получения смол новолачного типа, отверждаемых уротропином или другими известными отвердителями, например, для производства пресспорошков, путем поликонденсации хлорпроизводных метилированных ароматических углеводородов, содержащих не менее двух метильных групп в молекуле, с фенолами и последующей отгонки избытка фенолов под вакуумом, отличаюи ийся тем, что, с целью повышения теплостойкости и скорости

5 отверждения смол, в качестве хлорпроизводных применяют хлорпроизводные, содержащие не менее трех атомов хлора в боковых цепях на две метильные группы,
