Устройство для изготовления гнутых изделий из древесных материалов

Устройство для изготовления гнутых изделий из древесных материалов

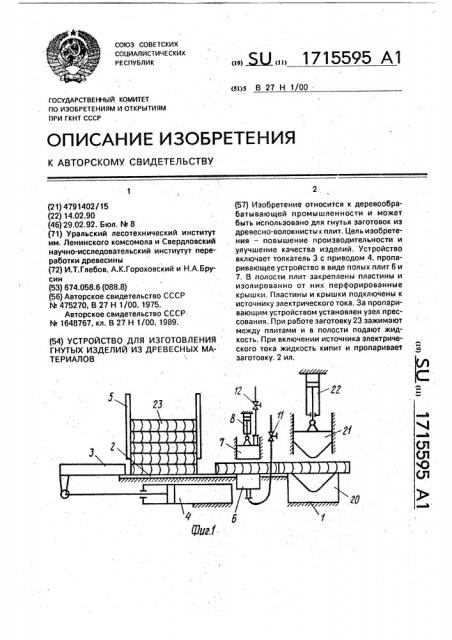

Иллюстрации

Показать все

Реферат



Изобретение относится к деревообрабатывающей промышленности и может быть использовано для гнутья заготовок из древесно-волокнистых плит. Цель изобретения - повышение производительности и улучшение качества изделий. Устройство включает толкатель 3 с приводом 4, пропаривающее устройство в виде полых плит 6 и 7. В полости плит закреплены пластины и изолированно от них перфорированные крышки. Пластины и крышки подключены к источнику электрического тока. За пропаривающим устройством установлен узел прессования . При работе заготовку 23 зажимают между плитами и в полости подают жидкость . При включении источника электрического тока жидкость кипит и пропаривает заготовку. 2 ил. ХХ/УУ /У 12 гг м ч- И 4I-I А -21 /S/S// РТУ)) ) ) )l) ) У) ) ) ) )1 SSSS В I S///sssn(///S s, 0 ел ел ю СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s В 27 Н 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. С В ИДЕТ ЕЛ Ь СТВУ (21) 4791402/15 (22) 14.02.90 (46) 29,02.92. Бюл, М 8 (71) Уральский лесотехнический институт им. Ленинского комсомола и Свердловский научно-исследовательский инстиутут переработки древесины (72) И.Т.Глебов, А.К.Гороховский и Н.А,Брусин (53) 674.058.6 (088.8) (56) Авторское свидетельство СССР

hh 447755227700, В 27 Н 1/00, 1975.

Авторское свидетельство СССР

М 1648767, кл. В 27 Н 1/00, 1989. (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

ГНУТЫХ ИЗДЕЛИЙ ИЗ ДРЕВЕСНЫХ МАТЕРИАЛОВ м Я2,, 1715595 А1 (57) Изобретение относится к деревообрабатывающей промышленности и может быть использовано для гнутья заготовок из древесно-волокнистых плит. Цель изобретения — повышение производительности и улучшение качества изделий. Устройство включает толкатель 3 с приводом 4, пропаривающее устройство в виде полых плит 6 и

7. В полости плит закреплены пластины и изолированно от них перфорированные крышки. Пластины и крышки подключены к источнику электрического тока, За пропаривающим устройством установлен узел прессования. При работе заготовку 23 зажимают между плитами и в полости подают жидкость. При включении источника электрического тока жидкость кипит и пропаривает заготовку, 2 ил.

1715595

10 ми11и12

Изобретение относится к деревообрабатывающей промышленности и может быть использовано при изготовлении гнутых элементов из древесно-волокнистых плит (ДВП)., Известно устройство для гнутья заготовок из древесины, ключающее станину, цепной транспортер, распарочную ванну, копир с приводом и гибкой лентой с и ружинным натяжным устройством, а также обжимной ролик, Известно устройство для изготовления гнутых изделий из древесных материалов, содержащее станину, толкатель с приводом, пропаривающее устройство в виде смонтированных на станине перед толкателем нижней неподвижной плиты и установленной в вертикальных направляющих верхней подвижной плиты с приводом. Обе плиты выполнены полыми, снабжены нагре вателями, а их рабочие поверхности перфорированы. За пропаривающим устройством смонтирован гнутарный механизм в виде копира и обжимного ролика с приводом.

Недостаток устройства заключается в том, что нагреватели пропаривающего устройства являются инерционными. Например, при мощности нагревателей 1 кВт разогрев пропаривающего устройства до рабочей температуры 100-120 продолжается в течение 30 мин. Зто снижает производительность устройства, Кроме того, при попадании пропаривающей жидкости на плиты жидкость быстро испаряется, наружные слои заготовки перегреваются и жид-кость с их поверхности испаряется, не проникая во внутрь заготовки. Заготовка

1 плохо увлажняется. Это приводит к образованию трещин при гнутье;

Цель изобретения — повышение производительности и улучшение качества гнутых иэделий, . Поставленная цель достигается тем, что в устройстве, включающем станину, толкатель с приводом, узел прессования и пропаривающее устройство в виде нижней неподвижной плиты и верхней, установленной в вертикальных направляющих, подвижной плиты с приводом, причем, обе плиты выполнены полыми с перфорированными крышками и снабжены соединенными с источником электрического тока электронагревателями, полые плиты пропаривающего устройства выполнены из электроизоляционного материала, крышки— из металла, а в полости каждой из них смонтирована электрически изолированная от крышки металлическая пластина, причем крышки и пластины каждой плиты соединены с источником электрического тока, являясь электронагревателями, На фиг. 1 приведена схема предлагаемого устройства; на фиг. 2- пропаривающее устройство.

Устройство включает станину 1, стол 2, толкатель 3 с приводом 4, магазин 5 для заготовок, пропаривающее устройство в виде нижней неподвижной полой плиты 6 и верхней полой плиты 7, установленной в вертикальных направляющих и соединенной с приводом 8. Полости плит соединены патрубками 9 и 10 с трубопроводами пропаривающей жидкости, снабженными кранаПлиты 6 и 7 выполнены из электроизоляционного материала, например, из гетинакса. В полостях плит жестко закреплены пластины 13 и 14. Полости плит закрыты крышками 15 и 16 с отверстиями 17. Пластины и крышки изготовлены иэ металла и электрически связаны кабелем 18 и выключателем 19 с электрическим источником тока. Промежуток полостей плит между пластинами и крышками может быть заполнен пористым материалом типа войлок, ватин, Расстояние между пластинами и крышками около 10 мм.

За пропаривающим устройством установлены матрица 20, пуансон 21 и его привод 22.

Устройство работает следующим образом.

Заготовки 23, напиленные в размер из

ДВП, укладывают в магазин 5..Включают привод 4 и толкатель 3 выталкивает нижнюю заготовку из магазина и подает по столу к пропаривающему устройству. С помощью привода 8 верхнюю плиту 7 опускают на заготовку в месте предполагаемого гнутья. Открывают краны 11 и 12 и полости плит заполняются пропаривающей жидкостью. Затем краны закрывают, «о не полностью, так, чтобы полости плит всегда были заполнены жидкостью и жидкость постоянно омывала пропариваемую поверхность.

Включают выключатель 19 и напряжение поступает на пластины 13 и 14 и крышки

15 и 16. В пропаривающей жидкости возникает электрическое поле, в котором ионы жидкости начинают направленно перемещаться. Жидкость между пластинами и крышками начинает кипеть, образуется пар, который прогревает заготовку 23. Через 1 мин выключатель 19 можно выключить, кипение жидкости прекратится, но пропаривание продолжается горячей водой. Еще через 1 мин выключатель 19 можно выключить снова и жидкость снова будет кипеть.

1 115595

Составитель И.Глебов

Техред М.Моргентал Корректор О, Кундри к

Редактор И.Касарда

Заказ 567 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Пропаривание можно осуществлять по любой схеме, включая или выключая выключатель 19. При толщине ДБП 6 мм пропаривание заканчивается через 3-4 мин.

Выключатель 19 выключают, кран 12 эа- 5 крывают и приводом 8 верхнюю плиту 7 поднимают. В зону пропарки толкателем 3, подают следующую заготовку, которая толкает предыдущую пропаренную заготовку на матрицу 20. С помощью привода 22 пуан- 10 сон 21 опускают и заготовка гнется в матрице, Здесь она сохнет, пока пропаривается следующая заготовка. Затем готовую деталь удаляют из матрицы и процесс повторяется. 15

Использование изобретения позволяет пропаривать заготовку по любой технологической схеме, чередуя пропарку паром и горячей водой. Это исключает перегрев наружных слоев заготовки и быстрое испаре- 20 ние влаги с ее поверхности. Улучшается качество пропарки, что предотвращает образование трещин при гнутье.

Кроме того, пропаривающее устройство работает безинерционно, не требуется вре- 25 мя на его разогрев. что повышает производительность устройства в целом.

Формула изобретения

Устройство для изготовления гнутых иэделий из древесных материалов, содержащее станину, толкатель с приводом, узел прессования и пропаривающее устройство в виде нижней неподвижной плиты и верхней, установленной в вертикальных направляющих подвижной плиты с приводом, причем обе плиты выполнены полыми с перфорированными крышками и снабжены со- единенными с источником электрического тока электронагревателями, о т л и ч а ющ е е с я тем, что, с целью повышения производительности и улучшения качества изделий, полые плиты. пропаривающего устройства выполнены иэ электроизоляционного материала, крышки — из м".талла, а в полости каждой плиты смонтирована электрически изолированная от крышки металлическая пластина, причем крышки и пластины каждой плиты соединены с источником электрического тока, являясь электронагревателями.
