Система пароснабжения карусельно-конвейерной линии для изготовления железобетонных изделий

Система пароснабжения карусельно-конвейерной линии для изготовления железобетонных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительной индустрии, а именно к производству железобетонных изделий на карусельно-конвейерных линиях. Цель изобретения состоит в повышении надежности работы системы пароснабжения. Система пароснабжения содержит дополнительный кольцевой лоток 10, расположенный в верхней части конденсатного стакана 2 и соединенный трубопроводом 11 с его нижней частью, а также экран 9, закрепленный на вращающемся паровом коллекторе 4 и расположенный над кольцевым лотком 10.3 ил.N

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 28 В 5/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ФигЗ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6.1) 1379116 (21) 4660398/33 (22) 10.03.89 (46) 29.02.92. Бюл. hL 8 (71) Государственный проектный институт

"Гип рограждан и ромстрой" (72) Е.Н.Дорфман, С.Д.Колмановский и

Л.Д.Королева (53) 666.97.035.55(088.8) (56) Авторское свидетельство СССР

М 1379116, кл. В 28 В 5/04. 1984. (54) СИСТЕМА ПАРОСНАБЖЕНИЯ КАРУСЕЛЬНО-КОНВЕЙЕРНОЙ ЛИНИИ ДЛЯ

„„Я3„„1715612 А2

ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЪ|Х

ИЗДЕЛИЙ (57) Изобретение относится к области строительной индустрии, а именно к производству железобетонных изделий на карусельно-конвейерных линиях,. Цель изобретения состоит в повышении надежности работы системы пароснабжения. Система пароснабжения содержит дополнительный кольцевой лоток 10, расположенный в верхней части конденсатного стакана 2 и соединенный трубопроводом 11 с его нижней частью, а также экран 9, закрепленный на вращающемся паровом коллекторе 4 и расположенный над кольцевым лотком 10,3 ил.

1 !

1м !

& (ЬЭ

1715612

Изобретение относится к строительной индустрии, а именно к производству железобетонных изделий на карусельно-конвейерных линиях.

Цель изобретения повышение надежности в работе системы пароснабжения.

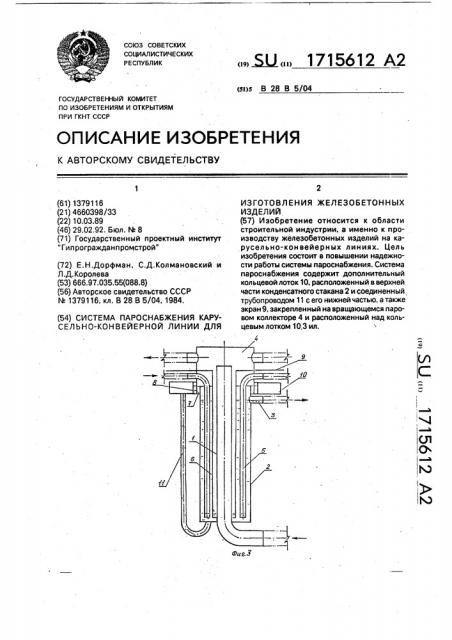

На фиг. 1 изображена карусельно-конвейерная линия с системой пароснабжения, общий вид; на фиг. 2 — линия, вид в плане; на фиг. 3 — узел пароснабжения линии, Система пароснабжения карусельноконвейерной линии включает неподвижную паровую трубу 1, пропущенную через конденсатный стакан 2, снабженный патрубком 3 слива конденсата, и вращающийся паровой 4 и конденсатный 5 коллекторы, сообщающиеся с тепловыми полостями форм. Паровой коллектор 4 снабжен кольцевой перегородкой 6, установленной концентрически с паровой трубой 1 в конденсатном стакане 2, а конденсатные трубки конденсатного коллектора 5 размещены между кольцевой перегородкой 6 и конденсатным стаканом 2, При этом для исключения выхода пара из системы пароснабжения высота расположения патрубка

3 слива от нижних обрезов кольцевой перегородки 6 и конденсатных трубок 5 равна высоте столба воды, соответствующего рабочему давлению пара в тепловых полостях форм.

Конденсатный стакан 2 в верхней части снабжен лотком 7, а вращающийся паровой коллектор 4 — перегородкой 8, образующими гидрозатвор по всему периметру. Кроме того, вращающийся паровой коллектор 4 снабжен экраном 9, а конденсатный стакан

2 — дополнительным кольцевым лотком 10, расположенным в его верхней части и соединенным трубопроводом 11 с нижней частью конденсатного стакана 9.

Система пароснабжения карусельноконвейерной линии работает следующим образом, Пар иэ паровой сети через неподвижную паровую трубу 1 и паровой коллектор 4 поступает в тепловые отсеки форм. Образовавшийся в этих отсеках конденсат по присоединенным к ним конденсатным трубкам конденсатного коллектора 5 стекает в конденсатный стакан 2, а из него через патрубок 3 слива конденсата отводится в конденсатопровод.

Созданный таким образом столб воды от нижних обрезов кольцевой перегородки

6 и конденсатных трубок 5 до низа патрубка

3 уравновешивает давление пара в паровом

5 коллекторе 4 и тепловых отсеках форм, препятствуя его выходу из них.

Гидрозатвор в верхней части конденсатного стакана 2, образованный лотком 7 и перегородкой 8, заполненный образующим10 ся в процессе работы конденсатом, препят— ствует парению с поверхности жидкости в конденсатном стакане 2.

При возможных повышениях давления в паровой сети происходит повышение дав15 ления в паровом. коллекторе 4 и соответственно в тепловых полостях форм. При этом пар вырывается из-под нижнего обреза кольцевой перегородки 6 и конденсатных трубок 5, выдавливает воду из конденсатно20 го стакана 2 через перегородку 8, лоток 7 и выходит в атмосферу в зазор между дополнительным лотком 10 и экраном 9.

Конденсат, выливаясь из лотка 7, частично под действием гравитации, частично

25 отражаясь от экрана 9, попадает в лоток 10.

После выхода пара давление в паровом,коллекторе 4 и тепловых отсеках форм падает, а конденсат из лотка 10 по трубопроводу.11 сливается обратно в стакан 2, восстанавли30 вая тем самым столб воды, уравновешивающий давление пара,и препятствуя его выходу.

Таким образом, использование изобретения позволяет обеспечить надеж35 ность работы системы пароснабжения карусельно-конвейерной линии в случае возможных колебаний давления в паровой сети, которые могут происходить с определенной периодичностью, например, один

40 раз в смену, в сутки, в неделю — в зависимости от состояния паровой сети и регулирующей арматуры на паропроводе.

Формула изобретения

Система пароснабжения карусельно45 конвейерной линии для изготовления железобетонных изделий по авт. cs. hh 1379116, отличающаяся тем, что, с целью повышения надежности в работе, конденсатный стакан снабжен дополнительным

50 кольцевым лотком, расположенным выше .патрубка слива конденсата и соединенным трубопроводом с нижней частью конденсатного стакана, а поворотный паровой коллектор — экраном, расположенным над лотком.

1715612 теплосети

Ыиг. 1 Риг.2

Составитель В,Косарев

Техред М.Моргентал Корректор А.Осауленко

Редактор И.Касарда

Заказ 568 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж- 35, Раушская наб., 4/5 г

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
