Реферат

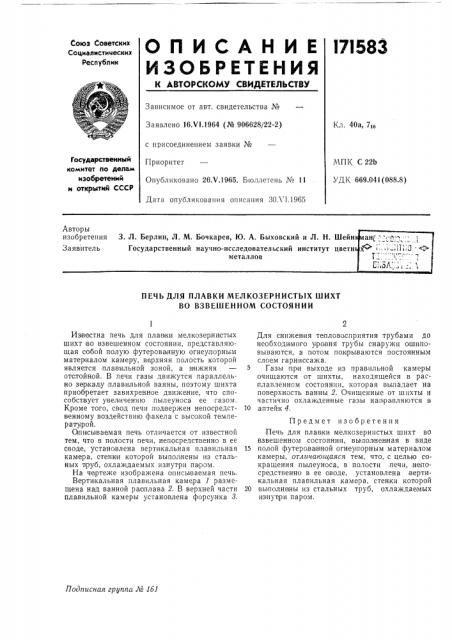

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.VI.1964 (№ 906628/22-2) Кл. 40а, 7г, с присоединением заявки №

Приоритет

Государственный комитет по делам изобретений и открытий СССР

МПК С 22b

УДК 669.041(088.8) Опубликовано 26Х.1965. Бюллетень № 11

Дата опубликования описания ЗОЛ 1.1965

Авторы изобретения

Заявитель

3. Л. Берлин, Л. М. Бочкарев, Ю. А. Быховский и Л. Н. Шейн

Государственный научно-исследовательский институт цвети металлов

ПЕЧЪ ДЛЯ ПЛАВКИ МЕЛКОЗЕРНИСТЪ|Х ШИХТ

ВО ВЗВЕШЕННОМ СОСТОЯНИИ

Подписная группа Л3 1б1

Известна печь для плавки мелкозернистых шихт во взвешенном состоянии, представляющая собой полую футерова|нную огнеупорным материалом камеру, верхняя полость которой является, плавильной зоной, а н ижняя отстойной. В печи газы движутся параллельно зеркалу плавильной ванны, поэтому шихта приобретает завихренное движение, что способствует увеличению пылеуноса ее газом.

Кроме того, свод печи подвержен непосредственному воздей ствию факела с высокой температу рой.

О пи сываемая печь отличается от известной тем, что в полости печи, непосредственно в ее своде, установлена вертикальная плавильная камера, стении которой выполнены из стальных труб, охлаждаемых изнутри паром.

На чертеже изображена о писываемая печь.

Вертикальная плавильная камера 1 размещена над ванной ра с плава 2. В верхней части плавильной камеры установлена форсунка 8.

Для снижения тепловосприятия трубами до необходимого уровня трубы снаружи ошиповываются, а потом покрываются постоя иным слоем гарниссажа.

Газы прои выходе из правильной камеры очищаются от шихты, находящейся в расплавленном состоянии, которая выпадает на поверхность ванны 2. Очищенные от шпхты и частично охлажденные газы направляются в

10 аптейк 4.

Предмет изобретения

Печь для плавки мелкозернистых шихт во взвешенном состоянии, выпол нен ная в виде

15 полой футерова н ной огнеупорным материалом камеры, отлгсчаюгггаяся тем, что, с целью сокращения пылеуноса, в полости, печи,,непосредственно в ее своде, установлена .вертикальная плавильная камера, стенки которой

20 выполнены из стальных труб, охл аждасмых изнутри паром, 171о83 шихта Ifuc Ô з
