Реферат



Изобретение относится к гидроэнергетике , а именно к русловым гидроэлектростанциям . Цель изобретения - повышение эффективности работы. Русловая гидроэлектростанция состоит из заякоренных плавучих понтонов 1 с надпалубной вентиляционной горловиной 2. Понтоны 1 со стороны верхнего бьефа соединены шарнирами 3, а со стороны нижнего бьефа - гидроцилиндрами 5. В проеме между понтонами 1 установлен гибкий водонепроницаемый экран 6. Понтоны также снабжены водоводом 8 со спиральной камерой 9 и гидротурбиной 10, а также наливными отсеками. Регулирование подами электроэнергии происходит в результате погружения (подъема) понтонов при наполнении (опорожнении) наливных отсеков, а также посредством изменения угла раскрытия понтонов с помощью гидроцилиндров 5.4 ил. .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 Е 02 В 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4794322/15 (22) 21.02.90 (46) 29.02.92, Бюл. N. 8, (71) Московский горный институт (72) И.Г.Камышников и B.È.Ïàïóëoå (53) 621.311.21 (088.8) (56) Патент Франции

Иг 1175566, кл, F 03 В. 1959, (54) РУСЛОВАЯ ГИДРОЭЛЕКТРОСТАНЦИЯ (57) Изобретение относится к гидроэнергетике, а именно к русловым гидроэлектростанциям. Цель изобретения — повышение эффективности работы. Русловая гидроэлектростанция состоит из эаякоренных

„„Я2„„1715950 А1 плавучих понтонов 1 с надпалубной вентиляционной горловиной 2. Понтоны 1 со стороны верхнего бьефа соединены шарнирами

3, а со стороны нижнего бьефа — гидроцилиндрами 5. В проеме между понтонами 1 установлен гибкий водонепроницаемый экран 6.

Понтоны также снабжены водоводом 8 со спиральной камерой 9 и гидротурбиной 10, а также наливными отсеками. Регулирование подачи электроэнергии происходит в результате погружения"(подъема) понтонов при наполнении (опорожнении) наливных отсеков, а такж посредством изменения угла раскрытия понтонов с помощью гидроцилиндров 5. 4 ил.

1715950

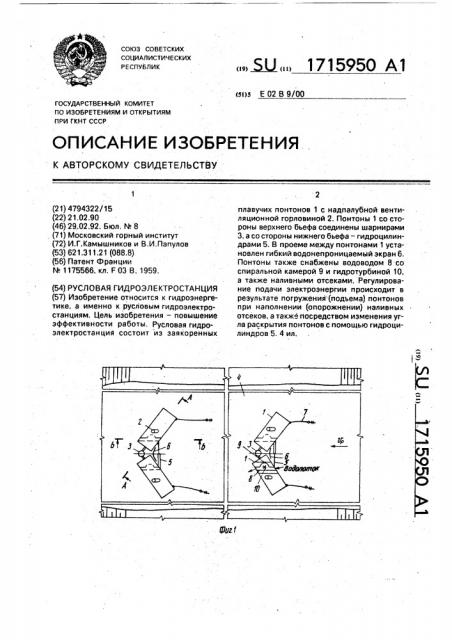

Изобретение относится к гидроэнергетике, а именно к.русловым гидроэлектростанциям, Цель изобретения — повышение эффективности работы, На фиг, 1 представлена гидроэлектростанция, общий вид; на фиг. 2 — вид со стороны верхнего бьефа; на фиг. 3 — разрез А-А на фиг. 1; на фиг, 4 — разрез Б-Б на фиг. 1.

Русловая гидроэлектростанция включает заякоренные плавучие понтоны 1 с надпалубной вентиляционной горловиной 2, соединенные со стороны нижнего бьефа шарнирами 3 и установленные по длине руслового потока 4; гидроцилиндры 5, соединяющие понтоны 1 со стороны набегающего потока, гибкий водонепроницаемый экран б, установленный в проеме соединения понтона I со стороны набегающего потока; трос-якорную систему 7, закрепленную на понтонах 1 со стороны набегающего потока и на дне руслового потока 4; водовод

8 со спиральной камерой 9, гидротурбиной

10 и электрогенератором 11; балластные наливные отсеки 12, устроенные внутри пон-. тонов,1; насосы 13 для заполнения отсеков

12 водой руслового потока 4 и откачки воды в него, установленные внутри понтонов 1; маслонасосы 14 гидроцилиндров 5.

При движении воды в направлении руслового потока 4, за счет динамического напора и; гидравлического сопротивления при обтекании потоком понтонов 1, уровень воды в верхнем бьефе перед понтонами возрастет. Образовавшийся вследствие этого перепад уровней верхнего и нижнего бьефов срабатывается на гидротурбине 10.

При изменении расходов руслового потока 4 или режима энергопотребления пон5 тоны 1 погружают или поднимают путем заполнения водой (откачки воды) наливных отсеков 12 с помощью насосов 13, в результате чего изменяется гидравлическое сопротив- . ление понтонов 1 и величина динамического

10 напора, что приводит к изменению знергоотдачи гидротурбины 10.

Для пропуска крупнотоннажных судов по длине руслового потока 4 посредством гидроцилиндров 5 уменьшается угол рас15 крытия понтонов 1 в русловом потоке 4, после чего осуществляется пропуск судна, Формула изобретения

Русловая гидроэлектростанция, вклю20 чающая плавучие понтоны с расположенной на них гидросиловой установкой, о т л и ч аю щ а я с я тем, что, с целью повышения эффективности работы, понтоны снабжены надпалубной вентиляционной горловиной, 25 балластным наливным отсеком, гидроцилиндрами и гибким водонепроницаемым экраном, при этом понтоны со стороны нижнего бьефа соединены между собой шарнирно, а со стороны верхнего бьефа—

30 посредством гидроцилиндров и гибкого водонепроницаемого экрана, установленного в проеме между понтонами, а наливные, отсеки выполнены внутри понтонов и в своей верхней части соединены с надпалубной

35 вентиляционной горловиной, 1715950
