Грунтовый анкер

Грунтовый анкер

Иллюстрации

Показать все

Реферат



Изобретение относится к конструкции грунтового анкера. Цель изобре- , тения - повышение надежности заанкеривания. Грунтовый анкер состоит из двух противолежащих продольных элементов 1, фиксатора 2 и стяжного приспособления . Продольные элементы соединены между собой шарниром 5 и на участке, расположённом выше шарнира, выполнены с внешними 6 и внутренними 7 скосами, а на участке, расположенном ниже шарнира, - с зубьями 8 на внешней поверхности. Ликсатор пред- ; ставляет собой оболочку, охватывающую продольные элементы и имеющую на внутренней поверхности скос 9 который ;. взаимодействует .с внешними скосами продольных элементов. .Т ил.

СОЮЗ СОВЕТСКИХ

РЕСПУБЛИК (51)з Е 02 0 5, 80

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к автсескОмм свщдтеа вм айаг

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ПЛАНТ СССР (21) 4718506/33 (22) 14.07.89 (46) 29.02.92. Бюл. и 8 (71) Полтавский инженерно-строительньп институт (72) Л.Ф.Погребной, A.Л.11ахов, Ф.С.Лапиннцев и О.С.Кочергин (53) 624;159.1:624.023.943(088.8) (56) Авторское свидетельство СССР, Р 1249986, кл. Г 02 D 5/80, 1983.

Авторское свидетельство СССР .г 844684, кп. Г. 02 р 5/80, 1979. (54) ГРУНТОВЦЙ АНКЕР (57) Изобретение относится к конструк дии грунтового анкера. Цель изобре„,ЯО„„1715972 А I

2 . тения — повьш1ение надежности заанкеривания. Грунтовый анкер состоит иэ двух противолежацнх продольных элементов 1, фиксатора 2 и стяжного приспособления. Продольные элементы сое" динены между собой шарниром 5 и на участке, расположенном выше шарнира, выполнены с внешними 6 и внутренними 7 скосами, а на участке, расположенном ниже шарнира, — с зубьями 8 на внешней поверхности. иксатор пред1 ставляет собой оболочку, охватывающую продольные элементы и имеющую на внут-, ренней поверхности скос 9, который . взаимодействует,с внешними скосами продольных элементов .. ? ил. 1?1597

Изобретение относится к строительству и касается выполнения грунтовых анкеров, используемых для закрепления башен, труб, мачт, стоек, разборных ограждений.

Цель изобретения — повышение. на1 дежности заанкеривания.

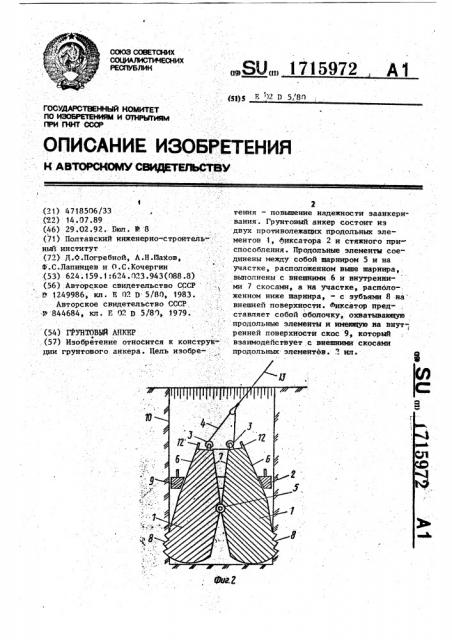

На фиг. 1 изображен грунтовый анкер в момент установки в скважину, продольньп| разрез; на. Лиг..". — то же, в рабочем положении.

Грунтовый анкер состоит из двух противолежащих продольных элементов 1, фиксатора 2 и стяжного приспособлейия в виде блоков 3, стягиваемых пет.лей 4. Продольные элементы 1 соединены шарниром 5 и на участке, расположенном выше шарнира 5, выполнены с внешними 6 и внутренними 7 скосами.

Нижние торцы продольных элементов 1

1 скруглены, а их внешняя поверхность, расположенная ниже шарнира 5, выполнена .с зубьями 8. фиксатор 2 представ. ляет собой оболочку, охватывающую 25 продольные элементы 1 и имеющую на .внутренней поверхности скос 9, взаимодействующий с внешними скосами G продольных элементов 1.

Анкер работает следующим образом. 3р

Продольные элементы 1 опускают в скважину 19 с помощью вертикальных стропов 11 с зацеплением за монтажные петли 1?. Затем теми же стропами 11 . на продольные элементы 1 одевают .фик- 5 сатор 2, который своим скосом .9 ло. жится на внешние скосы 6 продольных элементов 1. При увеличении нагрузки . на тросовую растяжку 13 стягивающая петля 4 через блоки 3 стягивает про- 4р дольные элементы 1 вьппе шарнира 5, . при этом зубья 8 входят в зацепление с грунтом стенок скважины 10, обеспе l 4 чивая надежное с ним сцепление. Фиксатор ? под действием .собственной массы опускается по наружным скосам 6 продольных элементов 1, образуя клиновой зажим, надежно фиксируя рабочее положение анкера.

При переменной нагрузке на тросовую растяжку, например, при колебаниях, Фиксатор 2 под действием своей массы двигается вниз, продолжая стягивать продольные элементы 1.

При демонтаже анкера, после отпуска натяжения тросовой растяжки 13 и расслабления стягивающей петли, снимают фиксатор 2, а затем за монтажные петли 12 вытягивают анкер из скважины.

Предлагаемая конструкция анкера проста в изготовлении, удобна в монтаже и демонтаже, обеспечивает надежное сцепление с грунтом.

Формула из о бр ет ения

Грунтовый анкер, включающий размещенные в грунте противолежащие про-,.

1 дольные элементы, в нижней части которых на внешней поверхности выполнены, зубья, и установленное на их верхних торцах стяжное приспособление, соединенное с оттяжкой, о т л и ч а юшийся тем, что, с целью повьппения надежности .заанкеривания, продольные элементы шарнирно соединены друг с другом, а на участке, расположенном выше шарнирного соединения, выполнены с внешними и внутренними ско" сами, при этом анкер снабжен фиксатором в виде охватывающей продольные элементы оболочки, внутренняя поверх-, ность которой выполнена со скосом, взаимодействующим с внешними скосами продольных элементов., 1159?2

Составитель Г;Гаврищук

Редактор Н.!Читев Техред A,Кравчук КорректорС.Цекмар

Заказ 586 Тираж . Подписное

ВНИИПИ. Государственного комитета Ио изообретениям и открытиям при ГКНТ СССР .

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
