Устройство для погружения свай под водой

Устройство для погружения свай под водой

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству и может быть использовано для погружения свай под водой в прибрежных зонах. Цель изобретения - повышение производительности. Устройство включает корпус 1, выполненный шаровым с центральным отверстием 2 под сваю и вертикальными каналами 4, имеющими в сечении форму эллипса, большая ось которого радиальна оси устройства. Количество каналов 4 четное и они равномерно размещены по периметру корпуса 1. Порл« подачи энер

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧ Е С К ИХ

РЕСПУБЛИК (51)5 Е 02 D 7/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ . (21) 4767499/33 (22) 12.12.89 (46) 29.02.92. Бюл. М 8 (71) Ленинградское высшее инженерное морское училище им, адм. С.О Макарова (72) Г.А.Рябинин, А.А.Пригожинский, А,Б.Ка-, ракаев, Б.Д,Ветров, Г.С.Лаушкин и В.К.Пет-, ров (53) 624.155.15 (088,8) (56) Авторское свидетельство СССР

М 400662, кл. Е 02 D 7/06, 1971.

Авторское свидетельство СССР

N 1325919, кл, Е 02 D 7/06, 1985.

Авторское свидетельство СССР

N 1491070, кл. E 02 D 7/10, 1987.

„„ Ц „„1715979 А1 (54) УСТРОЙСТВО ДЛЯ ПОГРУЖЕНИЯ СВАЙ

ПОД ВОДОЙ (57) Изобретение относится к гидротехническому строительству и может быть использовано для погружения свай под водой в прибрежных зонах. Цель изобретения — повышение производительности. Устройство включает корпус 1, выполненный шаровым с центральным отверстием 2 под сваю и вертикальными каналами 4, имеющими в сечении форму эллипса, большая ось которого радиальна оси устройства. Количество каналов 4 четное и они равномерно размещены по периметру корпуса 1. После подачи энер1715979 гии йа электроды. противоположно парных каналов на них иницируется высоковольтный электрический разряд, создающий в канале зону высоких температуры и давления и образующий парогазовую сферу, расшиИзобретение относится к гидротехническому строительству и может быть использовано для погружения свай в прибрежных зонах..

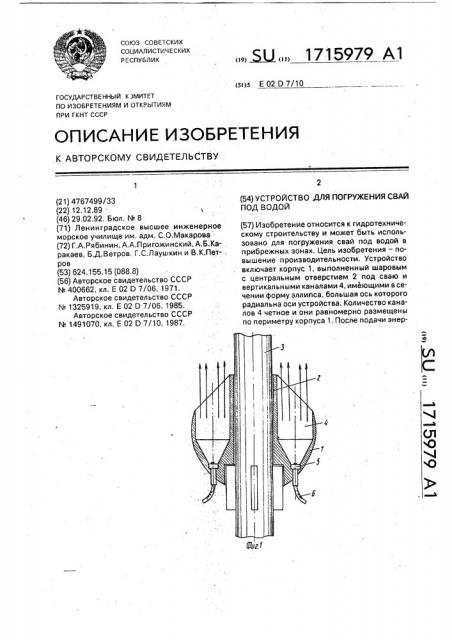

Целью изобретения является повышение производительности, На фиг, 1 показано описываемое устройство, общий вид; на фиг. 2 — то же, вид сверху.

Устройство включает источник питания (не показан), состоящий из высоковольтного трансформатора, выпрямителя и блока конденсаторов, связанных с распределителем и электродами. Корпус 1 устройства выполнен шаровым с центральным сквозным отверстием 2 под сваю 3 и вертикальными каналами 4 с электродами 5, равномерно рассредоточенными по его периметру.

Каналы 4 выполнены эллиптического сечения и их большие оси расположены радиально оси свай. Общее количество каналов 4 выполняется четным для обеспечения одновременных парных разрядов в противоположно расположенных относительно оси устройства каналах. Подача энергии на электроды 5 осуществляется по кабелю 6, Устройство работает следующим образом, По окончании подготовительных работ и после установки устройства включается блок питания. Переменное напряжение, повышенное в высоковольтном трансформаторе, поступает через выпрямитель в блок конденсаторов. Энергия, накопленная конденсаторами, поочередно подается по кабелю через распределительное устройство на электроды 5 противоположно- парных каналов 4. На электродах высоковольтный электрический разряд, создающий в канале зону высоких температуры и давления и образующий парогазовую сферу, расширение которой и обеспечивает необходимый.. гидропоток в каналах устройства. рение которой и обеспечивает необходимый гидропоток в каналах устройства. Использование шарового корпуса с каналами разряда эллиптического сечения ведет к росту КПД устройства. 2 ил.

Такое конструктивное решение позволяет увеличить высоту струи гидропотока жидкости; истекающего из каналов (по сравнению с цилиндрическими), так как уже и не

5 так быстро разрушается, что ведет к. росту величины и длительности воздействия импульса тяги и более эффективной реализации подведенной энергии. Кроме того, выполнение каналов разряда эллиптическо10 го сечения, где большие оси расположены радиально оси сваи, позволяет реализовать более плотную компановку каналов в корпусе, т;е. существенно увеличить их количество (что само по себе снижает массу

15 устройства), а это, в свою очередь, позволяет увеличить частоту инициирования импульсов в каналах разряда всего устройства, так как канал, заполненный водой, представляет собой, инерционную систему и для

20 его полного срабатывания (инициирования разряда на электродах, развития парогазовой сферы, порождения расширением сферы гидропотока, набором каналом максимальной тяги) тратится определенное

25 время.(3 — 5 с), Вследствие того, что каналов разряда больше, общее количество разрядов может быть в единицу времени повышена, т.е. увеличена частота инициирования импульсов во всем устройстве. Все это, в

30 конечном счете, ведет к росту производительности работ и улучшению эксплуатационных характеристик.

Формула изобретения

Устройство для погружения свай под во35 дой, включающее корпус со сквозным отверстием под сваю и расположенными по его периметру каналами с размещенными в них электродами, подключенными к высоковольтному источнику питания, о т л и ч а ю40 щ е е с я тем, что, с целью повышения производительности, корпус выполнен шаровым, а каналы, количество которых четное, выполнены эллиптического сечения и их большие оси расположены радиально

45. оси корпуса.

1715979

Составитель Г. Рябинин

Редактор Н. Цалихина Техред M.Mîðãåíòàë Корректор Т. Палйй

Заказ 587 . . ираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

/ 113035, Москва, Ж- 35, Раушская наб,. 4/5

Производственно-издательский комбинат "Патент". r. Ужгород, ул.Гагарина, 101
