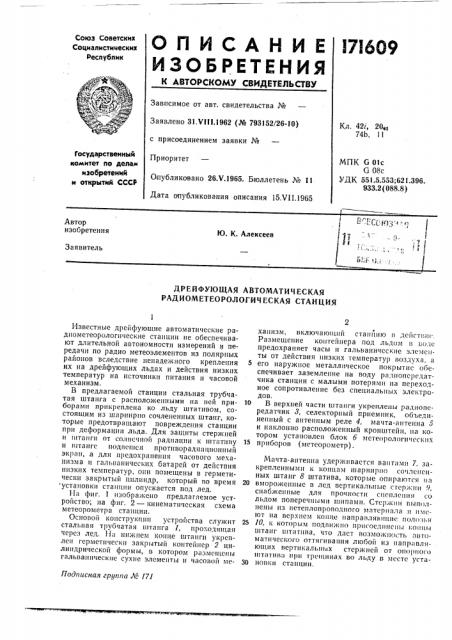

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистинеских

Республик

Зависимое от авт. свидетельства №

Заявлено 31.VIII.1962 (№ 793152/26-10) с присоединением заявки №

Приоритет

Опубликовано 26.У.1965. Бюллетень ¹ 11

Дата опубликования описания 15.VII.1965

Кл. 42i, 20е

74Ь, 11

Государственный комитет по делам изобретений и открытий СССР

МПК G 01с

G 08с

УДК 551.5.553;621,396.

933.2 (088,8) Автор изобретеиия

Ю. К. Алексеев

Заявитель

ДРЕИФУЮЩАЯ АВТОМАТИЧЕСКАЯ

РАДИОМЕТЕОРОЛОГИЧЕСКАЯ СТАНЦИЯ

Подписная группа JH 171

Известные дрейфующие автоматические радцометеорологические станции ие обеспечивают длительной автономности измерений g передачи по радио метеоэлементов из полярных районов вследствие ненадежного крепления их иа дрейфующих льдах и действия низких температур иа источники питания и часовой механизм.

В предлагаемой станции стальная трубчатая штанга с располо>кениыми на ней приборами прикреплена ко льду штативом, состоящим из шарпирно сочленепцых штапг, которые предотвращают повреждения станции при деформации льда. Для защиты стержней и штапги от солне шой радиации к штативу и пггл и с подвешен противорадилциоццый экрлц, а длл предохранения часового механизма и гальванических батарей от действия низких температур, опи помещены в герметически закрытый цилиндр, который во время установки стапции опускается под лед.

1-Iл фиг. 1 изображено предлаглемое устройство; па фпг. 2 — кинематичсская схема метеорометра станции.

Основой конструкции устройства служит стальная трубчатая штанга 1, проходящая через лед. 11л нпжпсм конце штанги укреплен герметически закрытый контейнер 2 цилипдрической формы, в котором размещены гальванические сухие элементы и часовой мс2 хапизм, включающий стапцию в дсйстшц.

Размещение коцтейпера под льдом и ьо <с предохраняет часы и гальванические элементы от действия низких температур воздуха, а

5 его наружное металлическое покрытие обеспечивает заземление на воду радиопередатчика станции с малыми потерями па переходное сопротивление без специальных электродов.

10 В верхней части штанги укреплепы радиолередатчик >, селекторпый приемник, объедциепный с ацтециым реле 4, мачта-антенна 5 и наклонно располо>кепиый кронштейн, ца котором установлен блок 6 метеорологпчсскпх

15 приборов (мстсоромстр) .

Мачта-антенна удержпвастсл вацтлмп 7, закрепленными к копцам шарппрпо сочлснсциых штанг В штатива, которые опираютсл цл

20 вморожепные в лед вертикальпыс стсржни 9, снабженные длл прочности сцсплсцил со льдом поперечными шипами. Стержни выполнепы из нетсплопроподпого млтсрилла и имеют ца верхнем конце цаправляк>щис полозил

25 10, к которым подвижно присосдицсlll I ловцы штанг штатива, что даст возможность лвтоматического оттлгивацця любой из напрлвллющих всртцкальпых стсржнсй от опорного штатива прп трещинах во льду в мсстс уста30 попки станции.

171609

euZ 1

Фиг 2
