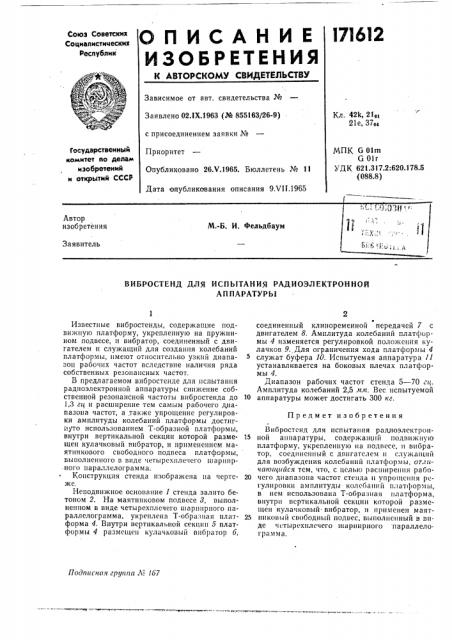

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 02.1X.1 963 (№ 855163/26-9) с присоединением заявки №
Приоритет
Опубликовано 26.У.1965. Бюллетень № 11
Дата опубликования описания 9ХП.1965
Кл. 42k 21ot
21е, 37р4
Государственный
«омитет ло делам изобретений и открытий СССР
МПК G Olm
G 01г
УДК 621.317.2:620.) 78.5 (088.8) Автор изобретения
М.-Б. И. Фельдбаум
Заявитель
hitiс> v А
ВИБРОСТЕНД ДЛЯ ИСПЫТАНИЯ РАДИОЭЛЕКТРОННОЯ
АП ПАРАТУРЫ
Предмет изобретения
Под гигная грунта Л l67
Известные вибростенды, содержащие подви>кную платформу, укрепленную на пружинном подвесе, и вибратор, соединенный с двигателем н служащий для создания колебаний платформы, имеют относительно узкий диапазон рабочих частот вследствие наличия ряда собственных резонансных частот.
В предлагаемом вибростенде для испытания радиоэлектронной аппаратуры снижение собственной резонансной частоты вибростенда до 10
1,3 гц и расширение тем самым рабочего д,напазона частот, а также упрощение регулировки амплитуды колебаний платформы достигнуто использованием Т-образной платформы, внутри вертикальной секции которой разме- 15 щен кулачковый вибратор, и применением маятникового свободного подвеса платформы, выполненного в виде четырехплечего шарнирного параллелограмма.
° Конструкция стенда изображена на черте- 20 же.
Неподвижное основание 1 стенда залито бетоном 2. На маятниковом подвесе 3, выполненном в виде четырехплечего шарнирного параллелограмма, укреплена Т-образная плат- 25 форма 4. Внутри вертикальной секции 5 платформы 4 размещен кулачковьш вибратор 6, 2 соединенный клиноременной передачей 7 с двигателем 8. Амплитуда колебаний платформы 4 изменяется регулировкой поло>кения кулачков 9. Для ограничения хода платформы 4 служат буфера 10. Испытуемая аппаратура 11 устанавливается на боковых плечах платформы 4, Диапазон рабочих частот стенда 5 — 70 гц.
Амплитуда колебаний 2,5 н,н. Вес испытуемой аппаратуры может достигать 300 кг.
Вибростенд для испытания радноэлсктронной аппаратуры, содержащий подвнжнуlo платформу, укрепленную на подвесе, н вибратор, соединенный с двигателем и служащий для возбуждения колебаний платформы, отлачаюи|айся тем, что, с цслью расншрення рабочего диапазона частот стенда н упрощения регулировки амплитуды колебании платформы, в нем использована T-образная платформа, внутри вертикальной секции которой размещен кулачковый вибратор, и применен маятннковьш свободный поднес, выполненный в виде четырехнлсчего шарнирного параллелограмма.
171612
Составитель Ю. Козлов
Редактор Г. М. Печоров Техред Л. К. Ткаченко
Корректор О. Б. Тюрина
