Опорное устройство для крупногабаритного вертикального цилиндрического аппарата

Опорное устройство для крупногабаритного вертикального цилиндрического аппарата

Иллюстрации

Показать все

Реферат



Изобретение относится к опорам для крупногабаритных вертикальных цилиндрических аппаратов, работающих в режиме циклического термосилового нагружения. Цель изобретения - улучшение эксплуатационных характеристик. Конструкция опоры состоит из опорной обечайки, опирающейся на фундаментное кольцо. К верхней кромке обечайки приварен опорный элемент , выполненный в виде кольцевого диска . На поверхности опорного элемента установлены подвижные элементы, выполненные в виде трех параллельных пластин, скрепленных между собой, и шариков. В пластинах выполнены соосные отверстия, в которые вставлены эти шарики, причем диаметр отверстий в средней пластине больше , а в краевых меньше диаметра шарика. На подвижные элементы установлены с возможностью горизонтального перемещения лапы, приваренные к днищу аппарата. Конструкция исключает появление трещин от воздействия термосиловых воздействий. 1 з.п. ф-лы, 5 ил. с/ С.

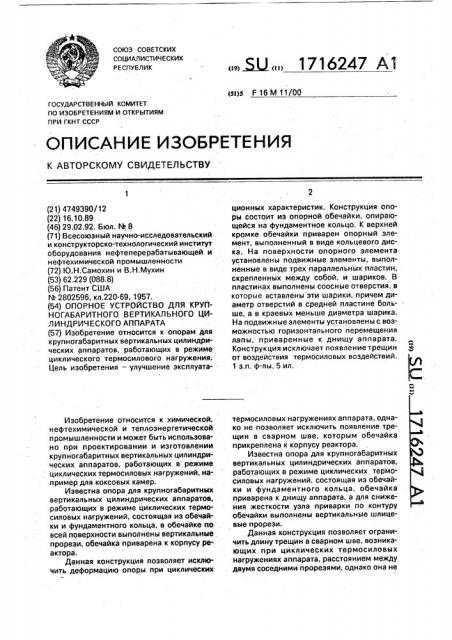

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з F 16 М 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4749390/12 (22) 16,10.89 (46) 29.02.92. Бюл. ЬЬ 8 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт оборудования нефтеперерабатывающей и нефтехимической промышленности (72) Ю.Н.Самохин и B.Н,Мухин (53) 62.229 (088,8} (56) Патент CLUA

N 2802596, кл.220-69, 1957. (54) ОПОРНОЕ УСТРОЙСТВО ДЛЯ КРУПНОГАБАРИТНОГО ВЕРТИКАЛЬНОГО ЦИЛИНДРИЧ ЕСКОГО АППАРАТА (57) Изобретение относится к опорам для крупногабаритных вертикальных цилиндрических аппаратов, работающих в режиме циклического термосилового нагружения, Цель изобретения — улучшение эксплуатаИзобретение относится к химической, нефтехимической и теплоэнергетической промышленности и может быть использовано при проектировании и изготовлении крупногабаритных вертикальных цилиндрических аппаратов, работающих в режиме циклических термосиловых нагружений, например для коксовых камер.

Известна опора для крупногабаритных вертикальных цилиндрических аппаратОв, работающих в режиме циклических термосиловых нагружений; состоящая из обечайки и фундаментного кольца, в обечайке по всей поверхности выполнены вертикальные прорези, обечайка приварена к корпусу реактора.

Данная конструкция позволяет исключить деформацию опоры при циклических

„„5U „„171б247 А1

2 ционных характеристик. Конструкция опоры состоит из опорной обечайки, опирающейся на фундаментное кольцо. К верхней кромке обечайки приварен опорный элемент, выполненный в виде кольцевого диска. На поверхности опорного элемента установлены подвижные элементы, выполненные в виде трех параллельных пластин, скрепленных между собой, и шариков. В пластинах выполнены соосные отверстия, в которые вставлены эти шарики, причем диаметр отверстий в средней пластине больше, а в краевых меньше диаметра шарика.

На подвижные элементы установлены с возможностью горизонтального перемещения лапы, приваренные к днищу аппарата.

Конструкция исключает появление трещин от воздействия термосиловых воздействий.

1 з.п. ф-лы, 5 ил. термосиловых нагружениях аппарата, однако не позволяет исключить появление трещин в сварном шве, которым обечайка прикреплена к корпусу реактора.

Известна опора для крупногабаритных вертикальных цилиндрических аппаратов, работающих в режиме циклических термосиловых нагружений, состоящая из обечайки и фундаментного кольца, обечайка приварена к днищу аппарата, а для снижения жесткости узла приварки по контуру обечайки выполнены вертикальные шлицевые прорези.

Данная конструкция позволяет ограничить длину трещин в сварном шве, возникающих при циклических термосиловых нагружениях аппарата, расстоянием между двумя соседними прорезями, однако она не

1716247

40

50 позволяет исключить образование этих трещин, а также деформирование опоры.

Цель изобретения — улучшение эксплуатационных характеристик за счет устранения возмо>кности образования трещин в сварном шве крепления опоры к аппарату и деформаций опорной обечайки.

На фиг,1 показана опора, разрез; на фиг.2 — расположение лап .аппарата, вид в плане; на фиг.3 — опора, вид спереди; на фиг,4 — подвижный элемент, поперечное сечение; на фиг,5 — опорные лапы, зафиксированные на опорном кольце.

Устройство состоит из опорной обечайки 1 с фундаментным кольцом 2, к верхней кромке которой приварен опорный элемент, выполненный в виде кольцевого диска 3. На поверхность опорного элемента установлены подвижные элементы 4, на которые опираются лапы 5, привариваемые через подкладной лист 6 к нижнему днищу аппарата. Устойчивость горизонтальной поверхности кольцевого опорного диска 3 обеспечивается ребрами 7 жесткости, установленными в местах опирания лап 5. Подвижный элемент 4 представляет собой систему, состоящую из трех параллельных прямоугольных пластин: средней 8 и краевых 9, скрепленных между собой через прокладки 10 винтами 11. В пластинах 8 и 9 выполнены соосные отверстия, в которых размещены шарики 12, Предотвращение выпадения шариков из системы пластин обеспечивается T pм, что в средней пластине 8 диаметр отверстий выполнен больше диаметра шарика 12, а в краевых пластинах 9 — меньше диаметра шарика. Такая конструкция подвижного элемента обеспечивает свободное вращение шариков 12 в любом направлении и обеспечивает свободу перемещения подвижного элемента в любом направлении в горизонтальной плоскости.

Вертикальная устойчивость, предохранение аппарата от опрокидывания и ограничение предельно допустимого движения лап

5 по опорному элементу 3 обеспечиваются с помощью устройства в лапах 5, подвижных элементах 4 и опорном элементе 3 соосных овальных отверстий, через которые пропущены болты 14 с гайками 15, причем в рабочем состоянии гайки 15 находятся в незатянутом состоянии, Опора работает следующим образом.

При разогреве аппарата диаметр его увеличивается, а при охлаждении уменьшается. При этом опорные лапы 5 с помощью подвижных элементов 4 перемещаются на соответствующее расстояние по поверхности опорного элемента 3. Это позволяет исключить появление, термических напряжений в опорной обечайке 1, поскольку они появляются только в условиях стесненности деформаций.

В случае появления опрокидывающего момента (например, от ветровой нагрузки) в работу включаются крепе>кные детали 14 и

15 и обеспечивают вертикальную устойчивость аппарата.

Формула изобретения

1. Опорное устройство для крупногабаритного вертикального цилиндрического аппарата, работающего в режиме циклического термасилового нагружения, содержащее обечайку и фундаментное кольцо, связанные с наружной поверхностью аппа-. рата, о т л и ч а ю щ е е с я тем, что, с целью улучшения эксплуатационных характеристик за счет исключения трещин в сварном шве крепления опоры к аппарату и деформаций обечайки от циклических термических нагружений, оно снабжено дополнительным опорным средством, включающим кольцевой диск и смонтированные на диске равномерно расположенные по окружности плоские шариковые ° подвижные элементы, каждый из которых посредством приваренной к наружной поверхности аппарата лапы связан с ним с возможностью обеспечения перемещений в горизонтальной плоскости.

2, Устройство по п.1, о т л и ч а ю щ е ес я тем, что каждый шариковый подвижный элемент состоит из трех параллельных соединенных между собой пластин со сквозными отверстиями для шариков, причем диаметр отверстий средней пластины больше диаметра шариков для обеспечения их свободного вращения, э диаметр отверстий крайних пластин меньше диаметра шариков для исключения выпадения последних.

1716247

1716247

Составитель Ю, Самохин

Редактор Л. Веселовская Техред М.Моргентал Корректор Л. Патай

Заказ 600 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауаюая наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
