Устройство для измерения деформаций стержня

Устройство для измерения деформаций стержня

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для измерения деформаций стержня и может быть использовано для измерения деформаций в поясе стрелы грузоподъемного крана. Цель изобретения - повышение точности измерения деформаций за счет регулировки взаимного положения элементов устройства при его установке на стержне. Устройство содержит две скобы 1 и 2, закрепляемые на стержне 5 - на поясе стрелы крана, штангу с наружной резьбой и со сферическим углублением на противоположном конце, расположенную между кронштейнами 3 и 4 и взаимодействующую с датчиком 14 перемещения. Верхний кронштейн 3 снабжен опорной плитой с посадочным гнездом, а штанга 10 - двумя гайками, сферическим подпятником, сферическим вкладышем с отверстием в центре и фланцем с упорами, которые используются для установки штанги в положение, при котором она перпендикулярна базовой поверхности датчика 14. После установки фланец с упорами отводят от датчика 14 и измеряют деформации . 3 ил. со с

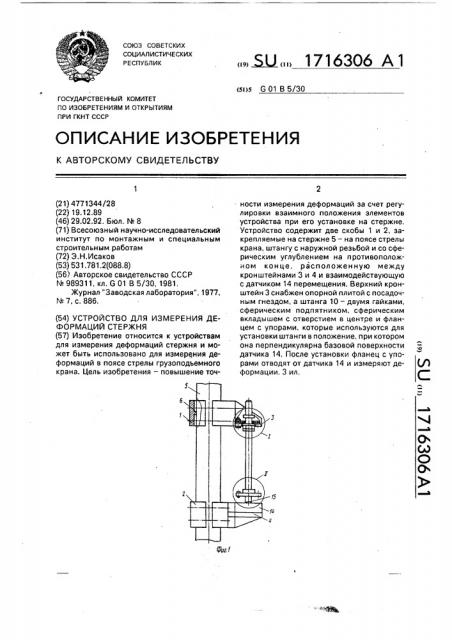

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 В 5/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (с (л)

О (5

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4771344/28 (22) 19.12,89 (46) 29.02.92. Бюл. № 8 (71) Всесоюзный научно-исследовательский институт по монтажным и специальным строительным работам (72) З.Н,Исаков (53) 531.781.2(088.8) (56) Авторское свидетельство СССР № 989311, кл, G 01 В 5/30, 1981.

Журнал "Заводская лаборатория", 1977, ¹7, с,886, (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДЕФОРМАЦИЙ СТЕРЖНЯ (57) Изобретение относится к устройствам для измерения деформаций стержня и может быть использовано для измерения деформаций в поясе стрелы грузоподъемного крана. Цель изобретения — повышение точ„,5U, 1716306 A 1 ности измерения деформаций за счет регулировки взаимного положения элементов устройства при его установке на стержне, Устройство содержит две скобы 1 и 2, закрепляемые на стержне 5 — на поясе стрелы крана, штангу с наружной резьбой и со сферическим углублением на противоположном конце, расположенную между кронштейнами 3 и 4 и взаимодействующую с датчиком 14 перемещения. Верхний кронштейн 3 снабжен опорной плитой с посадочным гнездом, а штанга 10 — двумя гайками, сферическим подпятником, сферическим вкладышем с отверстием в центре и фланцем с упорами, которые используются для установки штанги в положение, при котором она перпендикулярна базовой поверхности датчика 14, После установки фланец с упорами отводят от датчика 14 и измеряют деформации. 3 ил, 1716306

Изобретение относится к измерительной технике, а именно к устройствам для измерения деформаций в элементах таких конструкций, как пояса крановых стрел.

Известно устройство для измерения деформаций твердых тел, содержащее две скобы с параллельно расположенными торцовыми поверхностями и опорными поверхностями для установки скоб на измеряемом элементе конструкции, а также измерительный прибор, связанный с обеими скобами и регистрирующий возникающие в элементе конструкции деформации.

Недостатками данного устройства являются сложность и громоздкость.

Наиболее близким к предлагаемому является устройство для измерения деформаций в элементах конструкций, содержащее две предназначенные для закрепления на стержне на заданном расстоянии одна от другой скобы, каждая из которых выполнена с кронштейном с посадочным отверстием на конце, и датчик перемещения со сферическим опорным элементом на конце штока, установленный в посадочном отверстии одного кронштейна.

Недостатком указанного устройства является невысокая точность при его использовании для определения деформаций в поясе стрелы крана, так как при подъеме тяжеловесных грузов в результате жесткой заделки концов штанги может произойти ее изгиб.

Цель изобретения — повышение точности измерения деформаций за счет регулировки взаимного положения элементов устройства при его установке на стержне.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — узел ) на фиг. 1; на фиг. 3 — узел II на фиг, 1, Устройство содержит две разъемные скобы 1 и 2 с кронштейнами 3 и 4" посадочными отверстиями на концах, обращенные навстречу одна другой и закрепляемые на контролируемом стержне 5 рабочими поверхностями 6, соответствующими конфигурации его поверхности, В посадочном гнезде опорной плиты 7 скобы 1 посредством сферического подпятника 8 и сферического вкладыша 9, контактирующих между собой поверхностями, образующими шаровой шарнир, установлена штанга 10, фиксируемая гайками 11 и 12 и болтами 13, На скобе 2 установлен датчик 14 перемещения со сферическим опорным элементом 15 на конце штока, который взаимодействует со сферическим углублением штанги 10, 5

На штанге 10 с возможностью свободного перемещения и фиксации установлен фланец 16, равномерно по окружности которого расположены три регулируемых упора 17.

Устройство работает следующим образом.

Скобы 1 и 2 с помощью специальной рамы — кондуктора (не показан) устанавливают на контролируемом стержне 5, например на поясе грузоподъемного крана, на заданном расстоянии одна от другой так, чтобы кронштейны 3 и 4 были параллельны между собой, На кронштейне 4 скобы 2 устанавливают в посадочном отверстии датчик 14 перемещения, а в посадочное отверстие кронштейна 3 скобы 1 заводят один резьбовой конец штанги 10 с надетыми на нее фланцем 16, сферическим подпятником 8 и сферическим вкладышем 9, опирающимся на гайки 11 и 12.

Второй конец штанги 10 доводят до соприкосновения со сферическим элементом штока 15 датчика 14, Концы регулируемых упоров 17 должны быть вставлены на фланце 16 на одинаковом расстоянии от его торцовой поверхности. Фланец 16 опускают на штанге 10, регулируя ее положение с помощью шарнира, образуемого сферическим подпятником 8 и сферическим вкладышем 9, до соприкосновения всех концов упоров 17 с базовой поверхностью датчика 14, Затем фиксируют это положение штанги 10 с помощью гаек 11 и 12 и болтов 13, обеспечивая перпендикулярность штанги

10 базовой поверхности датчика 14, а также предварительное нагружение датчика 14 на требуемое усилие Рл.

А так как поверхность кронштейна и скобы 2 перпендикулярна продольной оси изделия 5, ось штанги 10 будет расположена параллельно оси изделия 5 — оси пояса стрелы крана.

При нагружении стрелы крана происходит сжатие пояса стрелы крана, одновременно происходит параллельное перемещение навстречу одна другой скоб 1 и 2, которые передают усилие на штангу 10, а следовательно, и на сферический опорный элемент штока 15 датчика 14, по показанию которого судят о деформациях, возникающих в контролируемом изделии, например в поясе стрелы крана. Деформации измеряют в пределах, соответствующих значениям

О,...,Р1, где P1 = Рн — I n (Р— номинальное усилие датчика; Рл — требуемое усилие предварительного нагружения датчика).

1716306

Формула изобретения

50

Составитель В,Чернышев

Техред M,Ìîðãåíòàë Корректор Т,Малец

Редактор А.Лежнина

Заказ 603 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Устройство для измерения деформаций стержня, содержащее две предназначенные для закрепления на стержне на заданном расстоянии одна от другой скобы, каждая из которых выполнена с кронштейном с посадочным отверстием на конце, и датчик перемещения со сферическим опорным элементом на конце штока, установленный в посадочном отверстии одного кронштейна, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения деформаций за счет регулировки взаимного положения элементов устройства при его установке на стержне, оно снабжено предназначенной для закрепления на другом кронштейне со стороны, обращенной к первому кронштейну, опорной плитой с посадочным гнездом, штангой со сферическим углублением на одном конце и наружной резьбой на другом конце, двумя гайками и

5 сферическим подпятником с отверстием в центре, установленными на резьбовом конце штанги с возможностью перемещения вдоль нее, сферическим вкладышем с отверстием в центре, установленным на сфе10 рическом подпятнике с возможностью взаимодействия с посадочным гнездом опорной плиты, и установленным на штанге с возможностью перемещения вдоль нее фланцем с упорами, штанга установлена

15 резьбовым концом в отверстии второго кронштейна, а сферический элемент на конце штока датчика взаимосвязан со сферическим углублением штанги.
