Устройство для магнитной дефектоскопии изделий

Устройство для магнитной дефектоскопии изделий

Иллюстрации

Показать все

Реферат

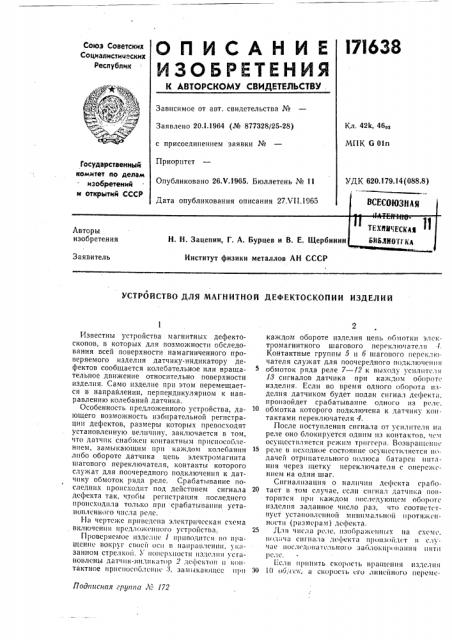

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .

Союз Советских

Социалистических

Республик

Зависимое от авт. свилетельства №

Заявлено 20.1.1964 (№ 877328/25-28) с присоелииеиием заявки №

Приоритет

Опубликовано 26.Ч.1965. Бюллетень № 11

Кл. 42k, 463>з

)ИГ1К G Оlп

Государственный комитет ло делам изобретений о СССР

УДК 620.179.14 (088.8) Заявитель

Институт физики металлов AH СССР

УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ДЕФЕКТОСКОПИИ ИЗДЕЛИЙ

Под!!!!сная группа Л3 172

Известны устройства магнитных дефектоскопов, в которых для возмо>кности обследования всей поверхности намагниченного проверяемого изделия датчику-индикатору лефектов сообщается колебательное или вращательное движение относительно поверхности изделия. Само изделие при этом перемещается в направлении, перпендикулярном к направлению колебаний датчика.

Особенность предложенного устройства, дающего возможность избирательной регистрации дефектов, размеры которых превосходят установлсЕ(ную величину, заключается в тОМ, что датчик снабжен контактным приспособлением, замыкающим и ри кажлом колебании либо обороте датчика цепь электромагнита шагового переключателя, контакты которого служат для поочередного подключения к датчику обмоток ряда реле, Срабатывание последних происхолит под действием сигнала дефекта так, чтобы регистрация последнего происходи Ia только при срабатывании устаНОПЛСЕ! ИОГО ЧИСЛа Е)С,>ЕС. г1а черте>кс «()3313c,>!clio элсктричсская схе3(еа вк чючсии я яр(ллож(иного ) стрОЕ!ст1)а.

Г1 3)овср >Есмо(. 11злсги! с 1 НЕ)113)од!Ется по 13 !> ащсиис вокруг своей ocll в направлении, уl;;Iзаешом стрслкои. У Ilol>срхиости изделия установлены датчик-нилинp - :лс< >СЕ(т()13 и контактное !!рис))особг!се(и !. замыкак>щсс при

2 каждом обороте изделия цепь обмотки электромагнитного шагового пер(кл)очатсля

Контактные группы 5 и 6 шагового псрсклЕочателя служат для поочерелного ш)лключс3333$3 .обмоток ряда реле 7 — 12 к выходу усилитсля

И сигналов датчика при каждом оборот( изделия. Если во время одного оборота изделия датчиком будет полан сигнал дефекта, произойдет срабатывание одного из рслс, 10 обмотка которого подключена к датчику контактами переключателя 4.

После поступления сигнала от усилителя иа реле оно блокируется одним пз контактов, чсм осуществляется режим триггера. Возвра!е!С!131(15 реле в исхолное состояние осущсствлястся»(>лачей отрицательного полюса батареи питания через щетку переключателя с оиерсжснием на один шаг.

Сигнализация о наличии дефекта срабо20 тает в том случае, если сигнал датчика поиторится при каждом послсдующсм оборотс изделия заданное число раз, что соотв(тсти) ст )ñT(3еЕО!)лсе!НОЙ мии)3мальиОЙ 31ротяж(ll33î Tll (ре>з3>1срам) дефекта.

25 Для числа рслс, изоб>ра>ксниых иа схсм(, иол31>lа сиги(3. !а 3(<(> l(T(3 произои;3(T 13 С. lу

>I(3(. !Iосл(л(>33ат(льио1 o 3(3(>;Iol(131>3>11<3133113 ин fll рслс.

1:сли принять скорость пра!цсиия издслия

30 10 Об, ((к, а с)<ороси его лиисйиого персмсщения порядка 5 см/сек, то дефектоскоп будет регистрировать дефекты, размер которых превышает 2,5 см.

Предмет изобретения

Устройство для магнитной дефектоскопии изделий, в котором датчику-индикатору дефекта сообщается колебательное либо вра- 10 щательное движение относительно поверхности изделия одновременно с поступательным перемещением в направлении, перпендикулярном к направленшо колебаний датчика, огли<са(ощаеся тем, что, с целью избирательной регистрации дефектов, размеры которых превосходят установленную величину, датчик снабжен контактным приспособлением, замыкающим при ка>кдом колебании либо обороте датчика цепь электромагнита шагового переключателя, контакты которого служат для поочередного подключения к датчику обмоток ряда реле, срабатывание которых происходит под действием сигнала дефекта так, чтобы регистрация последнего происходила только при срабатывании установленного числа реле.
