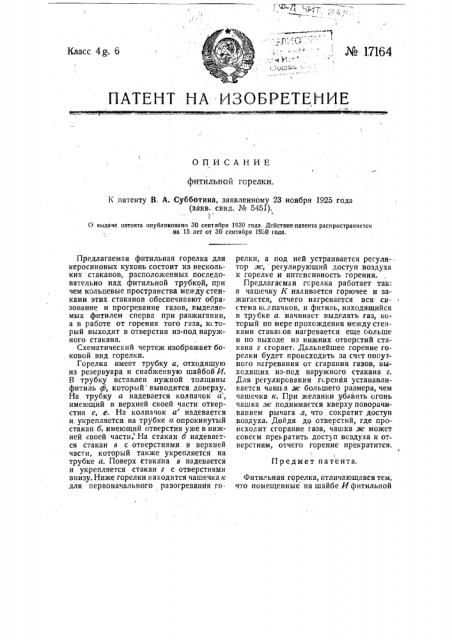

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ фитильной горелки.

К патенту В. А. Субботина, заявленному 23 ноября 1925 года (заяв. свид. № 5451).

I

О выдаче патента опубликовано 30 сентября 1930 года. Действиепатента распространяется .на 15 лет от 30 сентября 1930 года.

Предлагаемая фитильная горелка для керосиновых кухонь состоит из нескольких стаканов, расположенных последовательно над фитильной трубкой, при чем кольцевые пространства между стенками этих стаканов обеспечивают образование и прогревание газов, выделяемых фитилем сперва при разжигании, а в работе от горения того газа, который выходит в отверстия из-поднаружного стакана.

Схематический чертеж изображает боковой вид горелки.

Горелка имеет трубку а, отходящую из резервуара и снабженную шайбой и.

В трубку вставлен нужной толщины фитиль ф, который выводится доверху.

На трубку а надевается колпачок а, имеющий в верхней своей части отверстия е, е. На колпачок а надевается и, укрепляется на трубке а опрокинутый стакан б, имеющий отверстия уже в нижней своеи части. На стакан б надевается стакан в с отверстиями в верхней части, который также укрепляется на трубке а. Поверх стакана в надевается и укрепляется стакан г с отверстиями внизу. Ниже горелки находится чашечка к для первоначального разогревания го1 релки, а под ней устраивается регуля- " тор ж, регулирующий доступ воздуха к горелке и интенсивность горения.

Предлагаемая гсрелка работает так: в чашечку К наливается горючее и зажигается, отчего нагревается вся система колпачков, и фитиль, находящийся в трубке а. начинает выделять газ, который по мере прохождения между стенками стаканов нагревается еще Ьольше и по выходе из нижних отверстий стакана г сгорает. Дальнейшее горение горелки будет происходить за счет попутного нггревания от сгарания газов, выходящих из-под наружного стакана г.

Для регулирования гсренйя устанавливается чашка ж большего размера, чем чашечка к, При желании убавить огонь чашка ж поднимается кверху поворачиванием рычага,в, что сократит доступ воздуха. Дойдя до отверстий, где происходит сгорание газа, чашка ж может совсем прекратить доступ всздуха к отверстиям, отчего горение прекратится.

П р е д м е т и а т е н т а.

Фитильная горелка, отличающаяся тем, что помещенные на шайбе И фитильной

I трубки а входящие один в другой и опрокинутые над верхним концом фитиля стаканы б, в, г снабжены газовыпускными отверстиями, последовательно расположенными в нижних и верхних частях их.

Тип, «Коминтерн» Центриздата Иародов СССР. Ленинград, Красная, 1,
