Изобретение относится к неразрушающему контролю, конкретнее к способам радиографического обнаружения дефектов, и может быть использовано при контроле различных объектов в условиях радиационного фона. Целью изобретения является повышение чувствительности контроля. В способе контроля осуществляют просвечивание объекта потоком излучения источника, регистрацию теневого изображения объекта на рентгеновскую пленку. Мощность дозы излучения , прошедшего объект, устанавливают исходя из мощности дозы фона и погрешности измерения чувствительности контроля так, что с уменьшением установленного значения чувствительность контроля резко снижается. 1 ил.

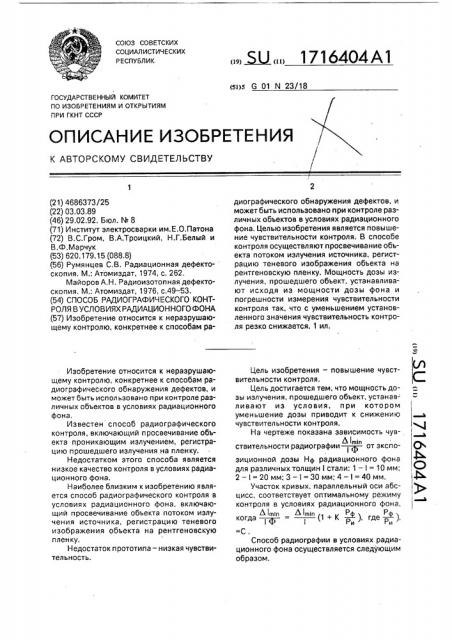

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. (я)5 G 01 N 23/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

)С>

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4686373/25 (22) 03.03.89 (46) 29,02.92. Бюл. М 8 (71) Институт электросварки им.Е.О.Патона (72) В.С.Гром, В.А.Троицкий, Н.Г.Белый и

B.Ô.Ìàð÷óê (53) 620.179.15 (088.8) (56) Румянцев С,В. Радиационная дефектоскопия. M. Атомиздат, 1974, с, 262.

Майоров А.Н. Радиоизотоп ная дефектоскопия. M.: Атомиздат, 1976, с.49-53. (54) СПОСОБ РАДИОГРАФИЧ ЕСКОГО КОНТРОЛЯ В УСЛОВИЯХ РАДИАЦИОННОГО ФОНА (57) Изобретение относится к неразрушающему контролю, конкретнее к способам раИзобретение относится к неразрушающему контролю, конкретнее к способам радиографического обнаружения дефектов, и может быть использовано при контроле различных объектов в условиях радиационного фона.

Известен способ радиографического контроля, включающий просвечивание объекта проникающим излучением, регистрацию прошедшего излучения на пленку.

Недостатком этого способа является низкое качество контроля в условиях радиационного фона.

Наиболее близким к изобретению является способ радиографического контроля в условиях радиационного фона, включающий просвечивание объекта потоком излучения источника, регистрацию теневого изображения объекта на рентгеновскую пленку.

Недостаток прототипа — низкая чувствительность.

„„ Ы „„1716404 А1 диографического обнаружения дефектов, и может быть использовано при контроле различных объектов в условиях радиационного фона, Целью изобретения является повышение чувствительности контроля. В способе контроля осуществляют просвечивание объекта потоком излучения источника, регистрацию теневого изображения объекта на рентгеновскую пленку. Мощность дозы излучения, прошедшего объект, устанавливают исходя из мощности дозы фона и погрешности измерения чувствительности контроля так, что с уменьшением установленного значения чувствительность контроля резко снижается. 1 ил.

Цель изобретения — повышение чувствительности контроля, Цель достигается тем, что мощность дозы излучения, прошедшего объект, устанав- ливают из условия, при котором уменьшение дозы приводит к снижению чувствительности контроля.

На чертеже показана зависимость чув ппп ствительности радиографии —, от экспо) ср зиционной дозы Нф радиационного фона для различных толщин Iстали: :1 — I = 10 мм;

2 — I =20 мм; 3 — 1=30 мм; 4 — I =40мм.

Участок кривых, параллельный оси абсцисс, соответствует оптимальному режиму контроля в условиях радиационного фона, когда — - = " " (1+ К ), где ), Ри Ри

=C..

Способ радиографии в условиях радиационного фона осуществляется следующим образом.

1716404

Формула изобретения

Способ радиографического контроля в условиях радиационного фона, включающий просвечивание объекта потоком излу5 чения источника, регистрацию теневого изображения объекта на рентгеновскую пленку, отличающийся тем, что, с целью повышения чувствительности контроля, мощность экспозиционной дозы излу10 чения источника, прошедшего. объект, устанавливают по соотношению р H1 P "-Н1ФС где Н1 — экспозиционная доза излучения

15 источника, прошедшего объект, при которой плотность почернения пленки имеет заданную величину, Н1ф — экспозиционная доза излучения фона, при которой плотность почернения

20 пленки имеет эту же величину;

Рф — мощность экспозиционной дозы фона;

С вЂ” относительная погрешность измерения чувствительности контроля.

Определяется коэффициент К =—

Н1

Н1Ф где Н1 — измеренная экспозиционная доза рентгеновского излучения источника, при которой плотность почернения пленки равна 1;

Н}ф — измеренная экспозиционная доза рентгеновского излучения фона, при которой плотность почернения пленки равна 1;

Рф — измеренная мощность экспозиционной дозы радиационного фона, По формуле P> = КРФ/С однозначно определяется мощность источника излучения, при которой сохраняется чувствительность радиографии в присутствии фона такая же, как и в отсутствии его.

Таким образом, зная С, К и Рф, можно определить мощность источника излучения, т.е, определить оптимальный режим, когда

Ри (мощность источника) и мощность фона находятся в таком соотношении, что обеспечивается максимально возможная чувствительность.
