Микрогидроэлектростанция

Микрогидроэлектростанция

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротурбостроёнию, может быть использовано в микрогидроэлектростанциях, а также электрических ветроагрегатах различной мощности. Цель изобретения - повышение экономичности и расширение функциональных возможностей . В микрогидроэлектростанции по авт.св. СССР № используется способ регулирования частоты вращения генератора.путем выделения избыточной мощности в балластном реостате. Новым является то, что элемент 7 электросопротивления балластного реостата помещен в теплоаккумулирующем .материале 9, заключенном в теплоизолирующую оболочку 8. Теплоаккумулирующий материал содержит теплопроводы 10, соединенные с теплопроводной плитой 11. Запасенная в теплоаккумулирующем материале тепловая энергия может быть использована установкой потребителя тепла на теплопроводную плиту. 3 ил. СО с:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

as с аи

А2

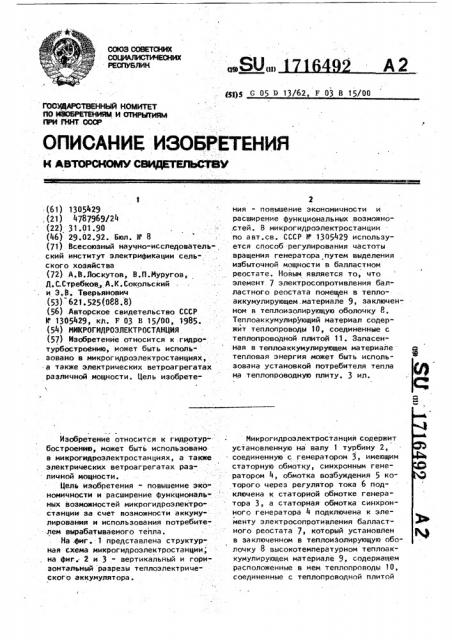

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPQHONAf СВИД@ТЕЯэСТЕУ

ГОСХЩАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPH FHHT СССР

1 (61) 1305429 (21) 4787969/24 (22) 31.01.90 (46) 29 02.92. Бюл. И 8 (71) Всесоюзный научно-исследовательский институт электрификации сельского хозяйства (72) А,В.Лоскутов, В.П.Иуругов, Д.С.Стребков, А.К.Сокольский и Э.В. Тверьянович (53) 621 525(088.8) (56) .Авторское свидетельство СССР 1305429 t

Цель изобретения - повышение экономичности и расширение функциональных возможностей микрогидроэлектростанции за счет возможности аккумулирования и использования потребителем вырабатываемого тепла.

На .фиг. 1 представлена структурная схема микрогидроэлектростанции, на фиг; 2 и 3 - вертикальный и горизонтальный разрезы теплоэлектрического аккумулятора. (gg)5 С 05 9 13/62, F 03 В 15/00

2 ния - повышение экономичности и расширение функциональных возможностей ° В микрогидроэлектростанции по авт.св. СССР И 1305429 используется способ регулирования частоты вращения генератора путем выделения избыточной мощности в балластном реостате. Новым является то, что элемент 7 электросопротивления балластного реостата помещен в теплоаккумулирующем.материале 9, заключенном в теплоизолирующую оболочку 8.

Теплоаккумулирующий материал содержйт теплопроводы 10, соединенные с теплопроводной плитой 11. Запасенная в теплоаккумулирующем материале тепловая энергия может быть использована установкой потребителя тепла на теплопроводную плиту. 3 ил.

Микрогидроэлектростанция содержит установленную на валу 1 турбину 2, : соединенную с генератором 3, имеющим статорную обмотку, синхронным генератором 4, обмотка возбуждения 5 которого через регулятор тока 6 под" ключена к статорной обмотке генератора 3, а статорная обмотка синхронного генератора 4 подключена к элементу электросопротивления балластного реостата 7, который установлен в заключенном в теплоизолирующую n6o"

Ъ лочку 8 высокотемпературном теплоаккумулирующем материале 9, содержащем расположенные в нем теплопроводы l0, соединенные с теплопроводной плитой

171б492

11 для установки на нее потребителя тепла.

Иикрогидроэлектростанция работае

l следующим образом. При уменьшении (увеличении) мощности полезной нагрузки регулятор тока 6 увеличивает (уменьшает) ток через обмотку возбуждения 5 синхронного генератора 4, Следовательно, увеличиваются (уменьшается) напряжение на статорной обмотке синхронного генератора 4 и тепловая мощность, выделяемая в элементе злектросопротивления балластного реостата. Таким образом, изменение мощности полезной нагрузки компенсируется потребляемой мощностью теплоэлектрического аккумулятора., что стабилизирует частоту турбины микрогидроэлектростанции 2.

Выделяемая в элементе электросопротивления 7 тепловая мощность идет на нагревание теплоаккумулирующего материала 9, теплопровода 10, соединенного с теплопроводной плитой 11.

Теплоаккумулирующий материал, элемент электросопротивления и теплопровод заключены в теплоизолирующую оболочку 8, а теплопроводная плита 11 закрыта съемной теплоизолирующей крышкой 12, Благодаря наличию теплоизолирующей оболочки и теплоизоли" рующей крышки температура теплоаккумулирующего материала может подниматься до высоких значений с малой теплоотдачей в окружающую среду. За- . пасенная в теплоэлектрическом аккумуляторе тепловая энергия может быть использована для различных целей путем снятия крышки 12 и установки на плиту 11 потребителя тепла. Потребителем тепла может быть, например, теплоприемник технологического процесса, кастрюля для приготовления пищи, охлаждаемый радиатор для обогрева помещения.

Ф о р и у л а изобретения

Иикрогидроэлектростанция по авт. св. и 1305429, о. т л и ч а ю щ а я с я тем, что, с целью повышения экономичности и расширения функциональных возможностей микрогидро" электростанции за счет возможности

25 нагрева потребителя тепла, элемент электросопротивления балластного реостата установлен в заключенном в теплоизолирующую оболочку высокотемпературном теплоаккумулирующем

gp материале, в котором размещены теплопроводы, соединенные с теплопроводной плитой для установки потребителя тепла °

1716492

Составитель А.Лоскутов, Техреп А.Еравчук Корректор А.Обручар

Редактор Т.Орловская

Заказ, 612 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Мш ква, И-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
