Контактное устройство с нулевым усилием сочленения - расчленения для подключения интегральных схем в корпусах с перпендикулярным расположением выводов

Контактное устройство с нулевым усилием сочленения - расчленения для подключения интегральных схем в корпусах с перпендикулярным расположением выводов

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Целью изобретения является повыше-, ние надежности и износостойкости при обеспечении подключения интегральных схем (ИС) с различным числом выводов. Устройство содержит изоляционный корпус 1 с подвижной крышкой 2, контактные элементы с подвижным 4 и неподвижным 5 лепестками, механизм перемещения крышки , содержащий рычаг 7 с кулачковой поверхностью 8. В крышке 2 выполнены пазы 10. При повороте рычага 7 в вертикальное положение крышка 2 перемещается и отводит подвижный лепесток 4. После установки ИС рычаг 7 опускают в горизонтальное положение . При этом в тех гнездах 6, куда введены выводы ИС, контактные элементы взаимодействуют с выводами, а в тех, где выводов ИС нет, возвращаются в исходное положение . В обоих случаях отсутствует давление подвижных лепестков 4 на крышку 2, т.к. ширина пазов 10 больше суммы толщин вывода ИС и подвижного лепестка 4 с учетом отгиба 11. Отсутствие механического воздействия на крышку 2 повышает надежность и износоустойчивость устройства при повышенных температурах. 4 ил. сл с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s>>s Н 01 R 13/62, 23/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР /

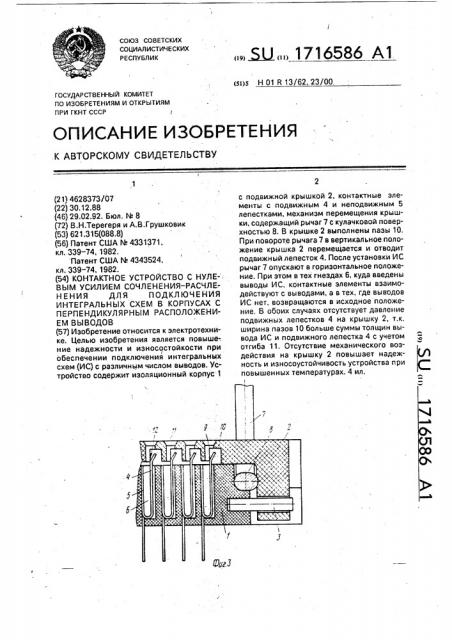

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4628373/07 (22) 30.12.88 (46) 29.02.92. Бюл. ЬВ 8 (72) B.Н.Терегеря и А.В.Грушковик (53) 621.315(088.8) (56) Патент США O 4331371, кл. 339-74, 1982.

Патент США ЬЬ 4343524, кл. 339-74, 1982. (54) КОНТАКТНОЕ УСТРОЙСТВО С НУЛЕ-

ВЫМ УСИЛИЕМ СОЧЛЕНЕНИЯ вЂ” РАСЧЛЕ=

Н ЕНИЯ ДЛЯ ПОДКЛЮЧЕНИЯ

ИНТЕГРАЛЬНЫХ СХЕМ В КОРПУСАХ С

ПЕРПЕНДИКУЛЯРНЫМ РАСПОЛОЖЕНИЕМ ВЫВОДОВ (57) Изобретение относится к электротехнике. Целью изобретения является повыше-. ние надежности и износостойкости при

/ обеспечении подключения интегральных схем (ИС) с различным числом выводов. Устройство содержит изоляционный корпус 1,!Ы,, 171б586 А1 с подвижной крышкой 2, контактные элементы с подвижным 4 и неподвижным 5 лепестками, механизм перемещения крышки, содержащий рычаг 7 с кулачковой поверхностью 8. B крышке 2 выполнены пазы 10.

При повороте рычага 7 в вертикальное положение крышка 2 перемещается и отводит подвижный лепесток 4. После установки ИС рычаг 7 опускают в горизонтальное положение. При этом в тех гнездах 6, куда введены выводы ИС, контактные элементы взаимодействуют с выводами, а в тех, где выводов

ИС нет, возвращаются в исходное положение. В обоих случаях отсутствует давление подвижных лепестков 4 на крышку 2, т,к. ширина пазов 10 больше суммы толщин вывода ИС и подвижного лепестка 4 с учетом отгиба 11. Отсутствие механического воздействия на крышку 2 повышает надежность и износоустойчивость устройства при повышенных температурах. 4 ил, 1716586

55

Изобретение относится к электротехнике и может быть использовано для подключения ИС с перпендикулярным расположением выводов к стендовому оборудованию для испытаний и электротермотренировки.

Цель изобретения — повышение надежности и износоустойчивости при обеспечении подключения ИС с различным числом выводов.

На фиг.1 изображено устройство в рабочем положении, общий вид; на фиг.2 — разрез А — А на фиг.1; на фиг.3 — устройство в нерабочем положении, разрез; на фиг.4 — то же, в рабочем положении, с установленой

ИС, Устройство содержит электроизоляционный корпус 1 с подвижной крышкой 2, установленной на штифтах 3, контактные элементы с подвижными 4 и неподвижными

5 лепестками, установленные в гнездах 6 корпуса 1, а также механизм перемещения крышки 2, содержащий рычаг 7 с кулачковой поверхностью 8. В крышке 2 выполнены отверстия 9 под выводы ИС и пазы 10, в которых размещены концы подвижных лепестков 4 с отгибами 11. Размер отверстий 9 по направлению перемещения крышки больше толщины вывода ИС, Контактные элементы установлены в гнездах 6 с возможностью взаимодействия подвижными лепестками 4 со стенкой 12 паза

10, При этом ширина паза 10 больше суммы толщины вывода ИС и подвижного лепестка

4 с учетом отгиба 11.

Устройство работает следующим образом.

При повороте рычага 7 на угол 90 относительно исходного положения крышка 2 под воздействием кулачковой поверхности

8 рычага 7 перемещается по штифтам 3 вдоль их продольной оси. При этом выступающий подвижный лепесток 4 контактного элемента под воздействием стенки 12 перемещается на величину, превышающую толщину выводов ИС, что создает зазор между лепестками 4 и 5 контактных элементов, обеспечивая нулевое усилие сочленения— расчленения с ИС.

После выгрузки в контактное устройство интегральной схемы рычаг 7 поворачивают на угол 90 в обратном направлении, при этом крышка 2 по штифтам 3 вдоль их продольной оси возвращается в исходное положение под действием лепестков 4. Причем подвижные лепестки 4, загруженные выводами интегральной схемы, создают с последними электрический контакт, а лепестки 4, не загруженные выводами ИС, возвращаются в исходное положение, смыкаясь с неподвижными лепестками 5, не создавая при .этом нагрузок на крышку 2 контактного устройства.

Отсутствие нагрузок на крышку и контактные элементы при подключенной ИС обеспечивает повышение надежности и износоустойчивости при повышенных температурах в случае подключения ИС с числом выводов, меньшим числа гнезд контактного устройства.

Технико-экономическое преимущество контактного устройства состоит в том, что оно является универсальным для ИС с различным числом выводов и исключает необходимость разработки и изготовления под множество типоразмеров корпусов интегральных схем, отличающихся. количеством выводов, множества типоразмеров контактных устройств.

cD о р м у л а и з о б р е т е н и я

Контактное устройство с нулевым усилием сочленения-расчленения для подключения интегральных схем в корпусах с перпендикулярным расположением выводов, содержащее корпус с подвижной крышкой, в которой выполнены отверстия под выводы интегральных схем и пазы, контактные элементы с подвижным и неподвижным лепестками, установленные в гнездах корпуса с возможностью взаимодействия подвижных лепестков с одной из стенок пазов крышки, а также механизм перемещения крышки, причем подвижные лепестки контактных элементов выполнены с изгибами на концах, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и износоустойчивости при обеспечении подключения интегральных схем с различным числом выводов, концы подвижных лепестков расположены в пазах крышки, при этом ширина пазов крышки больше суммы толщины вывода интегральной схемы и подвижного лепестка, включая отгиб. 1716586

Ф и++++++ Ф-++ Ф+ Ф +++п Ф

L J

А/

X . 2 (Риг. .

Составитель А. Закаров

Редактор Н. Кйштулинец Техред М,Моргентал Корректор О. Кундрик

Заказ 617 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
