Патент ссср 171702
Иллюстрации
Реферат

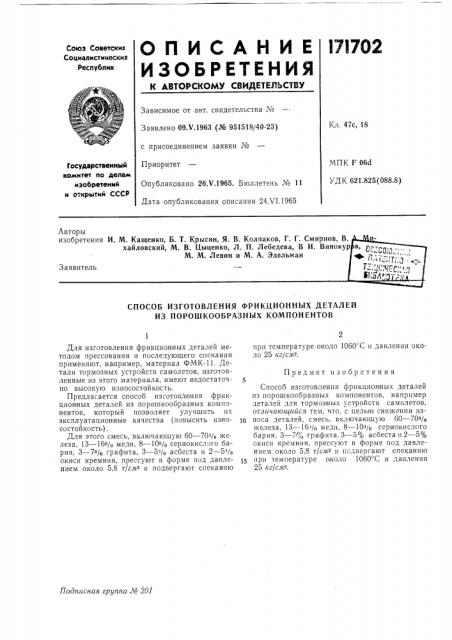

l7I702
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 09.Ч.1963 (№ 951518/40-23) с присоединением заявки ¹
Приоритет
Опубликовано 26.Ч.1965. Бюллетень № 11
Дата опубликования описания 24.VI.1965
Кл. 47с, 18
МПК Г 060
УДК 621.825(088.8) Государственный комитет ло делам изобретений и открытий СССР
Авторы
СПОСОБ ИЗГОТОВЛЕНИЯ ФРИКЦИОННЫХ ДЕТАЛЕЙ
ИЗ ПОРОШКООБРАЗНЫХ КОМПОНЕНТОВ
Подписная группа ¹@ 201
Для изготовления фрикционных деталей методом прессования и последующего спекания применяют, например, материал ФМК-11. Детали тормозных устройств самолетов, изготовленные из этого материала, имеют.недостаточно высокую износостойкость.
Предлагается способ изготовления фрикционных деталей из порошкообразных компонентов, который позволяет улучшить их эксплуатационные качества (повысить износостойкость).
Для этого смесь, включающую 60 — 70% железа, 13 — 16% меди, 8 — 10% сернокислого бария, 3 — 7р/o графита, 3 — 5% асбеста и 2 — 5% окиси кремния, прессуют в форме под давлением около 5,8 т/см- и подвергают спеканию при температуре около 10б0 С и давлении около 25 кг/с,к- .
Предмет изобретения
Способ изготовления фрикционных деталей из порошкообразных компонентов, например деталей для тормозных устройств самолетов, отги гающийся тем, что, с целью снижения из10 носа деталей, смесь, включающУю б0 — 70Р/р железа, 13 — 1б% меди, 8 — 10р/р серHокислого бария, 3 — 7iР/р графита. 3 — 5% асбеста и 2 — 5% окиси, кремния, прессуют в форме под давлением около 5,8 т/см- и подвергают спеканию при температуре около 1060 С и давлении
25 кг/слг - .
