Электрокипятильник

Электрокипятильник

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для водонагрева и предназначено для использования преимущественно на предприятиях общественного питания. Цель изобретения - стабилизация температуры кипятка. Кипятильник содержит закрытую цилиндрическую емкость 1 с установленными вертикально прямыми трубчатыми нагревателями (ТЭН) 2, подводящий патрубок 9с редуктором 10 и размещенный в емкости 1 отводной патрубок 3. Для слива кипятка предусмотрен разборный кран 4 с регулирующим клапаном 5, соединенным с термодатчиком 8. На патрубке 9 после редуктора 10установлен дополнительный регулирующий клапан 11, выполненный с постоянно открытым проходным сечением. Холодная вода подается в емкость 1 и после включения ТЭН 2 нагревается. После нагрева воды до 106°С по сигналу термодатчика 8 клапан 5 открывается для разбора кипятка, При этом подача холодной воды регулируется клапаном 11 в зависимости от температуры в зоне отбора кипятка. 1 з.п.ф-лы, 2 ил. в (Л С XI О Ю CJ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Л

С 4

О

0 (лЭ (21) 4641025/33 (22) 12.12,88 (46) 07.03.92, Бюл, ¹ 9 (71) Донецкий институт советской торговли (72) С.А.Чернышев, А.С.Чернышев, Э.Г.Кузнецов, А.А,Фефелин, П.П.Ходоренко, Л,И.Лисничук и Л.Ф.Ермоленко (53) 696.48.65 (088.8) (56) Заявка ФРГ ¹ 2243720, кл, F 24 Н 1/20, 1980.

Авторское свидетельство СССР

¹ 992299004499, кл. А 47 J 27/21, 1988, (54) ЭЛЕКТРОКИПЯТИЛЬНИК (57) Изобретение относится к устройствам для водонагрева и предназначено для использования преимущественно на предприятиях общественного питания. Цель изобретения — стабилизация температуры

„, БЫ„„1717093 А1 (я)л А 47 J 27/21, F 24 Н 1/20, F 24 С 7/00 кипятка. Кипятильник содержит закрытую цилиндрическую емкость 1 с установленными вертикально прямыми трубчатыми нагревателями (ТЭН) 2, подводящий патрубок

9 с редуктором 10 и размещенный в емкости

1 отводной патрубок 3. Для слива кипятка предусмотрен разборный кран 4 с регулирующим клапаном 5, соединенным с термодатчиком 8, На патрубке 9 после редуктора

10 установлен дополнительный регулирующий клапан 11, выполненный с постоянно открытым проходным сечением, Холодная вода подается в емкость 1 и после включения ТЭН 2 нагревается. После нагрева воды до 1050С по сигналу термодатчика 8 клапан

5 открывается для разбора кипятка, При атом подача холодной воды регулируется клапаном 11 в зависимости от температуры в зоне отбора кипятка. 1 з.п.ф-лы, 2 ил, 1717093

Изобретение относится к устройствам для получения кипятка и предназначено для использования на предприятиях торговли, общественного питания и пищевой промышленности.

Цель изобретения — стабилизация температуры кипятка.

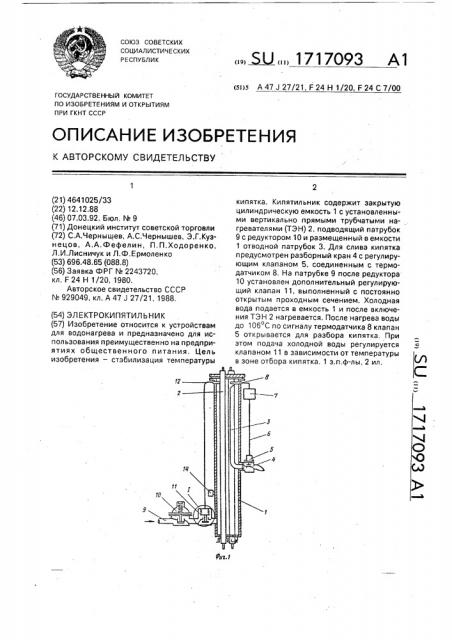

На фиг.1 показан кипятильник, продольный разрез; на фиг.2 — узел! на фиг.1; на фиг.3 — электрическая схема включения кипятильника;

Кипятильник содержит закрытую цилиндрическую емкость (кипятильный резервуар) 1, в которой вертикально установлены прямые трубчатые нагреватели (ТЭН) 2, Внутри емкости 1 расположен отводной патрубок 3, с которым соединен разборный кран 4 с встроенным соленоидным клапаном 5. По цепи 6 управления клапан 5 через термореле 7 соединен с термодатчиком 8, размещенным в зоне отбора кипятка. Подача воды в емкость.1 осуществляется через подводящий патрубок 9 с редуктором 10 и установленным после этого редуктора дополнительным регулирующим клапаном 11.

Последний управляется от термодатчика 12, расположенного в зоне отбора кипятка, и выполнен с постоянно открытым проходным сечением, в частности, за счет Bbllloflнения калиброванного отверстия 13 (фиг.

2). Защита кипятильника от повышения давления осуществляется реле 14 давления.

При питании от трехфазной сети электрическая схема включения кипятильника содержит магнитный пускатель с контактами К1, пусковой тумблер 15, плавкую вставку 16, соленоид 17 — клапан 5 — с контактом

К2 для замыкания цепи питания ТЭН при температуре воды 95 С и термореле 6 с контактом КЗ для размыкания цепи питания

ТЭН притемпературе воды 106 С. Контакты

К4 реле 14 давления обеспечивают отключение ТЭН при падении давления воды в емкости 1 ниже 120 кПа.

Электрокипятильник работает следующим образом, Путем принудительного открытия соленоидного клапана емкость 1 наполняется водой. Поскольку свободный конец отводного патрубка 3 находится в верхней части емкости 1, ТЭН 2 всегда погружены в воду, За счет редуктора 10 в емкости 1 создается избыточное давление 150 кПа, позволяет нагревать воду без пузырькового кипения до 106 С.

Нагрев воды начинается после замыкания контактов К1 после перевода тумблера

15 в положение "Включено". Когда темперао тура воды в верхней зоне достигнет 95 С, 5 контакт К2 термореле 6 замыкается и подключает к цепи питания соленоид 17. В результате кипяток начинает поступать к потребителю. Дефицит воды восполняется из водопроводной сети 9. Редуктор 10 под10 держивает заданное давление в емкости 1, Количество холодной воды, подаваемой в емкость 1, регулируется клапаном 11. Поскольку клапан 11 имеет постоянно открытое проходное сечение, обеспечивающее

15 минимальный расход кипятка, поступление холодной воды в нижнюю часть емкости 1 начинается в момент открытия соленоидного клапана, за счет чего колебания температуры кипятка в пусковой период не

20 превышают 1 С. С повышением температуры воды в зоне термодатчик 12 формирует управляющий сигнал на увеличение проходного сечения клапана 11, что обеспечивает автоматическую регулировку подачи воды

25 до максимально возможной производительности, Для остановки кипятильника тумблер

15 переводят в положение "Выключено".

После выключения ТЭН 2 вода в зоне разбо30 ра кипятка понижается до 95 С, контакты КЗ термореле 6 размыкаются, а разборный кран закрывается, прекращая воэможность отбора кипятка.

Формула изобретения

1. Электрокипятильник, содержащий закрытую емкость с трубчатым нагревателем, подводящий патрубок с редуктором, отводной патрубок с регулирующим клапаном, соединенным с термодатчиком, а также дроссельный элемент и разборный кран, отличающийся тем, что, с целью стабилизации температуры кипятка, он .снабжен соединенным с термодатчиком дополнительным регулирующим клапаном, установленным на подводящем патрубке после редуктора и выполненным с постоянно открытым проходным сечением, а отводной патрубок размещен в емкости, 2, Электрокипятильник по п,1, о т л ич а ю шийся тем, что, с целью повышения срока службы нагревателя путем уменьшения на нем накипеобразования, он выполнен прямым и установлен вертикально.

1717093

ТЭНы

Составитель В. Кошелев

Редактор А. Лежнина Техред M.Ìîðãåíòàë Корректор В. Гирняк

Заказ 826 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
