Реферат

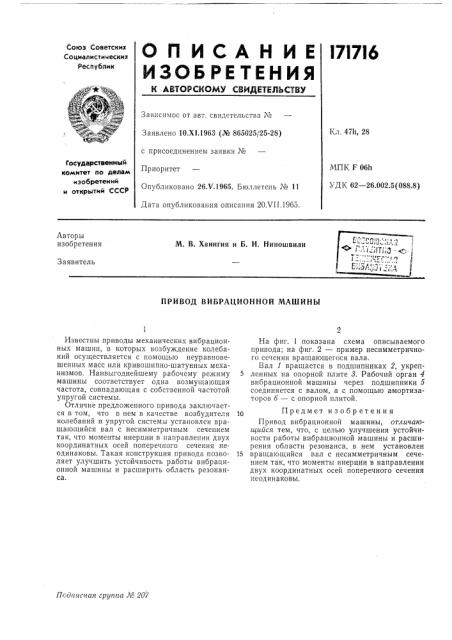

Союз Советских

Социалистических

Республик

l7I7I6

Зависимое от авт. свидетельства М

Кл. 47h, 28

Заявлено 10.Х1.1963 (,йГ 865025/25-28) с присоединением заявки №

Приоритет

Опубликовано 26Х.1965. Бюллетень № 11

Дата опубликования описания 20Х11.1965.

Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения

М. В. Хвингия и Б. И, Ниношвили

Заявитель

ПРИВОД ВИБРАЦИОННОЙ МАШИНЫ

На фиг. 1 показана схема описываемого привода; на фиг. 2 — пример несимметричного сечения вращающегося вала.

Бал 1 вращается в подшипниках 2, укрепленных на опорной плите 3. Рабочий орган 4 вибрационной машины через подшипники 5 соединяется с валом, а с помощью амортизаторов б — с опорной плитой.

Предмет изобретения

Привод вибрационной машины, отличаюигийся тем, что, с целью улучшения устойчивости работы вибрационной машины и расширения области резонанса, в нем установлен

15 вращающийся вал с несимметричным сечением так, что моменты инерции в направлении двух координатных осей поперечного сечения неодинаковы.

Подггигная гругггга Л" 207

Известны приводы механических вибрационных машин, в которых возбуждение колебаний осуществляется с помощью неуравновешенных масс или кривошипно-шатунных механизмов. Наивыгоднейшему рабочему режиму машины соответствует одна возмущающая частота, совпадающая с собственной частотой упругой системы.

Отличие предложенного привода заключается в том, что в нем в качестве возбудителя колебаний и упругой системы установлен вращающийся вал с несимметричным сечением так, что моменты инерции в направлении двух координатных осей поперечного сечения неодинаковы. Такая конструкция привода позволяет улучшить устойчивость работы вибрационной машины и расширить область резонанса.

МПК F 064

УДК 62 — 26.002.5(088.8) 171716

1 5

Г Фыг. 1

Составитель Е. А. Андреенкова

Редактор Л. М. Жаворонкова Техред Ю. В. Баранов Корректор Г. И. Чугунова

Заказ 1544/8 Тираж 1700 Формат бум, 60)(90 /q Объем О,1 пзд, л, Цена 5 коп.

ЦН11ИПИ Государственного комитета по делам изобретений и открытий ССС!з

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
