Изобретение относится к машиностроению и может быть использовано для автома-- тической подачи деталей типа колпачков к технологическому оборудованию. Цель изобретения - повышение надежности ориентированной подачи деталей типа колпачков за счет использования спутников. Вибробункер содержит чашу 1, спиральный лоток 3, закрепленный на внутренней поверхности чаши 1, и дополнительный спиральный лоток 4, закрепленный на внешней поверхности чаши 1. Спиральные лотки 3 и 4 образуют замкнутый контур. В спиральных лотках 3 и 4 свободно установлены с возможностью перемещения вдоль последних спутники 6. Под действием направленных вибраций детали 9 типа колпачков в нижней части спирального лотка 3 размещаются на спутники 6, которые перемещают детали 9 по спиральному лотку 3 вверх к месту выгрузки на приемный лоток 8. Освободившиеся спутники б перемещаются вниз по дополнительному спиральному лотку. 4 и возвращаются в чащу 1 к месту загрузки. 3 ил. у Ё 4 GJ СА

(!9) (3!) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РеспуБлик (ии В 23 Q 7/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ

Ф

°

Звал

ЪФ (21) 4737015/08. (22) 11.09.89 (46) 07. 03.92. Бюл, и 9 (71) . Филиал Научно-.производственного . объединения "ВНИИэлектроаппарат". г.Курск (72) Ф.В.Шумаков (53) 62-229.6 (088.8) (56) Авторское свидетельство СССР .

ЬЬ 1306687, кл. В 23 О 7/08, 1987.

4 (54) ВИБРОБУНКЕР ДЛЯ ОРИЕНТИРОВАННОЙ ПОДАЧИ ДЕТАЛЕЙ (57) Изобретение относится к машиностроению и может быть использовано для автома-. тической подачи деталей типа колпачков к технологическому оборудованию. Цель изобретения — повышение надежности ориентированной подачи деталей типа колпачков за счет использования спутников. Вибробункер содержит чашу 1, спиральный лоток

3, закрепленный на внутренней поверхности чаши 1, и дополнительный спиральный лоток 4, закрепленный на внешней поверхности чаши 1. Спиральные лотки 3 и 4 образуют замкнутый контур. В спиральных лотках 3 и 4 свободно установлены с возможностью перемещения вдоль последних спутники 6. Йод действием направленных вибраций детали 9 типе колпачков в нижней части спирального лотка 3 размещаются на спутники 6, которые перемещают детали 9 по спиральному лотку 3 вверх к месту выгрузки на приемный лоток 8. Освободившиеся спутники 6. перемещаются вниз по дополнительному спиральному лотку 4 и возвращаются в чашу 1 к месту загрузки. 3 ил.

1717313

Изобретение относится к машиностроению и мОжет быть использовано для автОматической подачи деталей, например, типа колпачков к технологическому оборудованию.

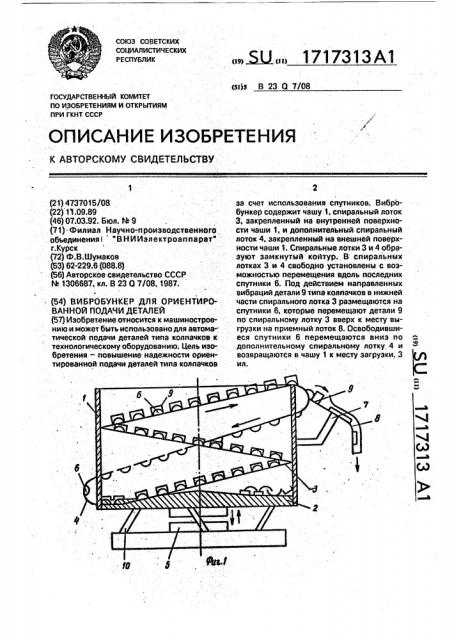

Цель изобретения — повышение надежности ориентированной подачи деталей типа колпачков за счет использования спутников, На фиг.1 изображен вибробункер, общий вид; на фиг.2 — m же. изометрия; на фиг.3 — разрез A-A на фиг.2.

Вибробункер для ориентированной подачи деталей содержит чашу 1 с конусным дном 2, спиральный лоток 3, закрепленный на внутренней поверхности чаши 1, дополнительный спиральный лоток 4, закрепленный на внешней поверхности чаши 1, и привод 5. Спиральный лоток 3 и дополнительный спиральный лоток 4 образуют замкнутый контур. В спиральных лотках 3 и 4 свободно установлены спутники 6..На кронштейне 7; закрепленном в верхней части чаши 1, установлен приемный лоток 8 для транспортирования а технологическому оборудованию деталей 9. Чаша 1 соединена с приводом 5 посредством наклонно установленных торсионов 10.

Вибробункер работает следующим образом;

В чашу 1 загружаются детали 9 типа колпачков, которые под действием направлений вибрации, создаваемой приводом 5, перемещаются по конусному дну 2 чаши 1 к нижней части спирального лотка 3, где детали 9 типа колпачков, ориентированных до5 нышком вверх, устанавливаются на спутники 6, а детали 9, ориентированные донышком вниз, сбрасываются назад в чашу 1.

Иод действием направлений вибрации

10 спутники 6 с деталями 9 перемещаются по спиральному лотку 3 вверх к приемному лотку 8, где происходит опрокидывание деталей 9 и сброс их на приемный лоток 8.

Освободившиеся спутники 6 под действием

15 направленйой вибрации перемещаются вниз по дополнительному спиральному лотку4 и возвращаются вчашу1 к местузагрузки. Далее процесс повторяется.

Формула изобретения

20 Вибробункер для ориентированной подачи деталей, содержащий чашу со спи-. ральным лотком на внутренней поверхности и привод. отличающийся тем, что, с целью повышения надежности ориентиро25 ванной подачи деталей типа колпачков. он снабжен дополнительным спИральным лотком,-закрепленным на наружной поверхности чаши и образующим с имеющимся спиральным лотком замкнутый контур, и

30 спутниками, свободно установленными в спиральных лотках с возможностью перемещения вдоль последки х.
