Реферат



Изобретение предназначено для формования строительных изделий безвибрационным методом на предприятиях строительной индустрии. Цель изобретения - повышение эффективности уплотнения. Устройство имеет дополнительные цилиндрические ролики меньшего диаметра, размещенные между основными на одном уровне их нижней образующей. Боковая поверхность передней части основного ролика с шипами выполнена цилиндрической и размещена внутри распределительного бункера . Причем диаметр задней цилиндрической части основного ролика превышает высоту радиального конического шипа в 6-8 раз, а дополнительные ролики расположены за пределами бункера. 3 ил.

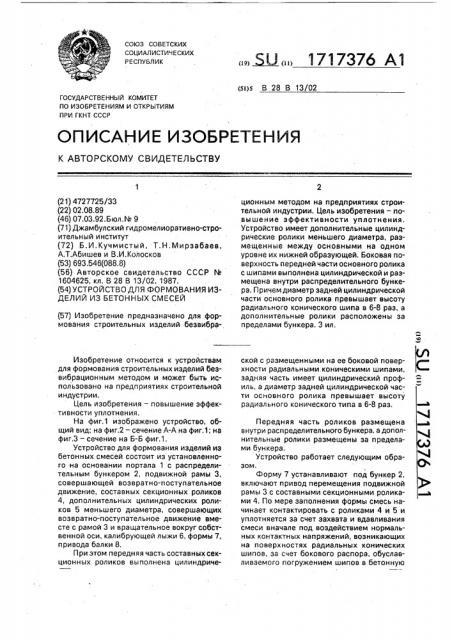

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 28 В 13/02

ГОСУДАР СТВ Е ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4727725/33 (22) 02.08.89 (46) 07.03.92.Бюл, ¹ 9 (71) Джамбулский гидромелиоративно-строительный институт (72) Б.И.Кучмистый, Т.Н,Мирзабаев, А.Т.Абишев и B.È.Êîëoñêîâ (53) 693,546(088.8) (56) Авторское свидетельство СССР ¹

1604625, кл, В 28 В 13/02, 1987. (54) УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ (57) Изобретение предназначено для формования строительных изделий безвибраИзобретение относится к устройствам для формования строительных изделий безвибрационным методом и может быть использовано на предприятиях строительной индустрии.

Цель изобретения — повышение эффективности уплотнения.

На фиг.1 изображено устройство, общий вид; на фиг.2 — сечение А-А на фиг.1; на фиг.3 — сечение на Б-Б фиг.1.

Устройство для формования изделий из бетонных смесей состоит из установленного на основании портала 1 с распределительным бункером 2, подвижной рамы 3, совершающей возвратно-поступательное движение, составных секционных роликов

4, дополнительных цилиндрических роликов 5 меньшего диаметра, совершающих возвратно-поступательное движение вместе с рамой 3 и вращательное вокруг собственной оси, калибрующей лыжи 6, формы 7, привода балки 8.

При этом передняя часть составных секционных роликов выполнена цилиндриче<»> . Щ<»> 1 71 7376 А1 ционным методом на предприятиях строительной индустрии. Цель изобретения — повышение эффективности уплотнения, Устройство имеет дополнительные цилиндрические ролики меньшего диаметра, размещенные между основными на одном уровне их нижней образующей. Боковая поверхность передней части основного ролика с шипами выполнена цилиндрической и размещена внутри распределительного бункера, Причем диаметр задней цилиндрической части основного ролика превышает высоту радиального конического шипа в 6-8 раз, а дополнительные ролики расположены за пределами бункера. 3 ил, > ской с размещенными на ее боковой поверхности радиальными. коническими шипами, задняя часть имеет цилиндрический профиль, а диаметр задней цилиндрической части основного ролика превышает высоту радиального конического типа в 6-8 раз.

Передняя часть роликов размещена а внутри распределительного бункера, а дополнительные ролики размещены за пределами бункера.

Устройство работает следующим образом, Форму 7 устанавливают под бункер 2, включают привод перемещения подвижной рамы 3 с составными секционными ролика- ъ ми 4, По мере заполнения формы смесь начинает контактировать с роликами 4 и 5 и уплотняется за счет захвата и вдавливания смеси вначале под воздействием нормальных контактных напряжений, возникающих на поверхностях радиальных конических шипов, за счет бокового распора, обуславливаемого погружением шипов в бетонную

1717376

50 смесь, затем цилиндрами уплотняется окончательно.

По мере уплотнения смесь начинает перемещаться.в сторону незаполненной части формы 7, включается привод перемещения формы и опускается калибрующая лыжа 6, удерживающая свежеотформованный бетон от разрушения и выглаживания поверхности изделия, Формула изобретения

Устройство для формования иэделий из бетонных смесей, содержащее смонтированный на основании портал с размещенным на нем распределительным бункером и имеющие подвижную раму в направляющих портала составные секционные ролики, передняя часть каждого из последних выполнена в виде тел вращения с размещенными на ее боковой поверхности радиальными коническими шипами, а задняя имеет цилиндрический профиль, причем вершины шипов расположены на уровне плоскости, проходящей через образующие цилиндри5 ческой части ролика, отл и ча ю ще еся тем, что, с целью повышения эффективности уплотнения, оно снабжено дополнительными цилиндрическими роликами меньшего диаметра, размещенными между основны10 ми на одном уровне их нижней образующей, боковая поверхность передней части основного ролика с шипами выполнена цилиндрической и размещена внутри распределительного бункера, причем диа15 метр задней цилиндрической части основного ролика превышает высоту радиального конического шипа в 6-8 раз, а дополнительные ролики расположены эа пределами бункера. ï

1717376

А-л Риг. 2

Фиг.5
