Устройство для отрезки литников у пластмассовых отливок с центральным литником

Устройство для отрезки литников у пластмассовых отливок с центральным литником

Иллюстрации

Показать все

Реферат



Изобретение относится к области переработки полимерных материалов в изделия и может быть использовано в различных отраслях промышленности, преимущественно при изготовлении крупных тиражей мелких и миниатюрных изделий с использованием высокопроизводительной техники . Цель изобретения - расширение технологических возможностей устройства . Для этого устройство снабжено цангой 9 для захвата литника, установленной в подвижной плите 4 по центральной оси устройства, и толкателем 10, установленным в цанге 9. причем опорная поверхность цанги выполнена сферообразной. 1 з.п. ф-лы. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 29 С 37/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

i10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

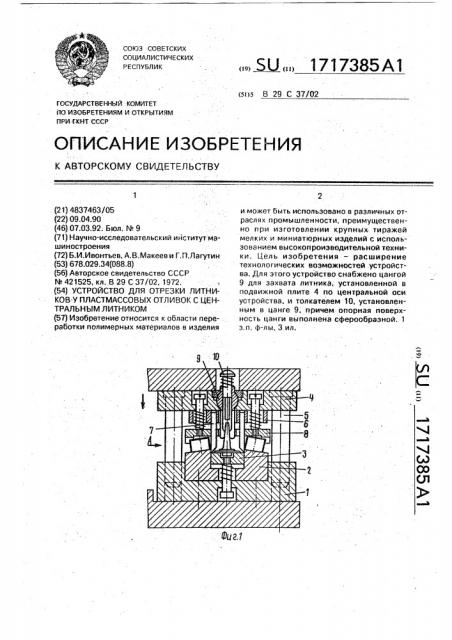

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ иг.7 (21) 4837463/05 (22) 09.04.90 (46) 07.03,92; Бюл, ¹ 9 (71) Научно-исследовательский институт машиностроения (72) Б.И.Ивонтьев, А,В,Макеев и Г.П.Лагутин (53) 678.029.34(088,8) (56) Авторское свидетельство СССР

¹ 421525, кл. В 29 С 37/02, 1972. (54) УСТРОЙСТВО ДЛЯ ОТРЕЗКИ ЛИТНИК08.У ПЛАСТМАССОВЫХ ОТЛИВОК С ЦЕНТРАЛЬНЫМ ЛИТНИКОМ (57) Изобретение относится к области переработки полимерных материалов в изделия

5U 1717385А1 и может быть использовано в различных отраслях промышленности, преимущественно при изготовлении крупных тиражей мелких и миниатюрных изделий с использованием высокопроизводительной техники, Цель изобретения — расширение технологических возможностей,устройства. Для этого устройство снабжено цангой

9 для захвата литника, установленной в подвижной плите 4 по центральной оси устройства, и толкателем 10, установленным в цанге 9; причем опорная поверхность цанги выполнена сферообразной. 1 з.п. ф-лы. 3 ил.

1717385

Изобретение относится к переработке полимерных материалов в изделия и может быть использовано в различных отраслях промышленности, преимущественно при изготовлении крупных тиражей мелких и миниатюрных изделий с использованием высокопроизводительной техники, например, роторных линий. . Известно устройство для отрезки литникового остатка от пластмассовых изделий с центральным .литником, например, устройство, встроенное непосредственно в литьевую форму, выполненное в виде тоннельных питателей, заглубленных от плоскости разьема на некоторую величину, направленных углом, образуя в стенке формообразующей полости в направлении извлечения иэделия режущую кромку в виде ножа и дополнительных выталкивателей. установленных вблизи этих питателей под разводящими каналами. от воздействия которых при одновременном извлечении из формы изделия и литника производится их автоматическое разделение (отрезка).

Однако это устройство имеет недостаток: значительно возрастает трудоемкость изготовления формы и снижается ее долговечность, особенно при переработке стеклонаполненных полимеров, эа. счет быстрого износа режущей кромки, образованной направлением впускного литника, которая не поддается восстановлению.

Известно также устройство для отрезки литникового остатка от пластмассовых иэделий с центральным литником, выполненное в виде штампа, содержащего неподвижную плиту с матрицей, направляющими колонками и подпружиненным выталкивателем, ориентирующим литник и подвижную плиту с обрезными пуансонами и хвостовиком для привода.

Однако это устройство не может быть использовано для обрезки литникового остатка от изделий типа тонкостенных колпач. ков прямоугольной формы, применяемых в различных переключателях радио-телевизионных устройств и электронно-вычислительной технике, поскольку в силу малой жесткости изделий вОзможно их смятие от воздействия пуансонов, а также неизбежны задиры стенок, примыкающих к впускным литникам в результате проталкивания через матрицу, что недопустимо.

Цель изобретения — расширение технологических воэможностей.

На фиг. 1 изображено предлагаемое устройство, разрез по оси; на фиг. 2 — вид А на фиг. 1; на фиг, 3 — устройство в раскрыТом положении во взаимодействии с вспомогательными устройствами.

Устройство содержит неподвижную

5 плиту 1 с матрицей 2 и подпружиненным выталкивателем 3, подвижную плиту 4 с центрирующими колонками 5, пуансонодержателем 6 с пуансонами 7, подпружиненным прижимом 8, захватывающей

10 литник цангой 9 с толкателем 10.

Устройство работает следующим обра.зом, При крайнем верхнем положении верхней плиты 4 с пуансонами 7, прижимом 8 и

15 цангой 9 на плоскости матрицы 2 с ориентацией по выталкивателю 3 устанавливается отливка изделия (например, посредством манипулятора, встроенного в систему роторной .линии). Затем подвижная плита 4

20 идет на смыкание с неподвижной матрицей2. Прижим 8 "начале ориентирует отливку относительно матрицы и при дальнейшем ходе прижимает к наклонным ее плоскостям. обеспечивая свободу подвода отрез25 ным пуансоном 8. При дальнейшем ходе, воздействуя на перемычки впускных литников, при взаимодействии с матрицей 2, обрезает литниковый остаток от изделий. При возврате подвижной части в крайнее верх30 . нее положение, литниковый остаток, от воздействия толкателя 10, при взаимодействии с жестким упором приводного устройства, выталкивается иэ цанги 9 в приводной лоток приемного устройства, а готовые изделия с

35 поверхности матрицы 2 удаляются воздушным потоком в приемник.

Формула изобретения

1. Устройство для отрезки литников у пластмассовых отливок с центральным лит40 ником, содержащее неподвижную плиту с матрицей и подпружиненный выталкиватель, подвижную плиту с центрирующими колонками и отрезными пуансонами, о т л и-. ч а ю щ е е с я тем, что, с целью расширения.45 технологических воэможностей, оно снабжено цангой для захвата литника, установленной B подвижной плите по центральной оси устройства, и толкателем, установленным в цанге, причем опорная поверхность

50 цанги выполнена сферообразной.

2; Устройство по и. 1, о т л и ч а ю щ е ес я тем, что, с целью предотвращения повреждения изделий отрезными пуансонами, матрица выполнена с наклонной

55 поверхностью. а в подвижной плите установлен подпружиненный прижим с канавками для центрирования изделия.

3717385
