Реферат



Изобретение относится к подъемнотранспортному оборудованию, в частности к транспортировке при помощи контейнеров, и предназначено для механизации погрузочно-разгрузочных и транспортно-складских работ с плодоовощной сельскохозяйственной продукцией. Цель изобретения - повышение удобства в эксплуатации. В контейнере используется подвижная передняя поперечина, имеющая возможность смещаться к задней стенке по горизонтально расположенным направляющим, открывая при этом свободный доступ к нижерасположенному эластичному лотку и компактно складывая верхний лоток. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 65 0 85/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

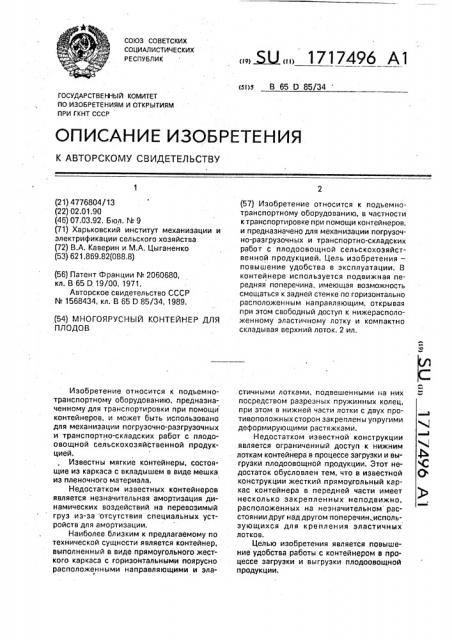

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4776804/13 (22) 02.01,90 (46) 07.03.92, Бюл. № 9 (71) Харьковский институт механизации и электрификации сельского хозяйства (72) В.А. Каверин и M.À. Цыганенко (53) 621,869.82(088.8) (56) Патент Франции ¹ 2060680, кл. В 65 D, 19/00, 1971.

Авторское свидетельство СССР № 1568434, кл. В 65 D 85/34, 1989. (54) МНОГОЯРУСНЫЙ КОНТЕЙНЕР ДЛЯ

ПЛОДОВ

Изобретение относится к подъемнотранспортному оборудованию, предназначенному для транспортировки при помощи контейнеров, и может быть использовано для механизации погрузочно-разгрузочных и транспортно-складских работ с плодоовощной сельскохозяйственной продукцией.

Известны мягкие контейнеры, состоящие из каркаса с вкладышем в виде мешка из пленочного материала.

Недостатком известных контейнеров является незначительная амортизация динамических воздействий на перевозимый груз из-за отсутствия специальных устройств для амортизации.

Наиболее близким к предлагаемому по технической сущности является контейнер, выполненный в виде прямоугольного жесткого каркаса с горизоНтальными поярусно расположенными направляющими и эла,, Ы,, 1717496 А1 (57) Изобретение относится к подъемнотранспортному оборудованию, в частности к транспортировке при помощи контейнеров, и предказначено для механизации погрузочно-разгрузочных и транспортно-складских работ с плодоовощной сельскохозяйственной продукцией. Цель изобретения— повышение удобства s эксплуатации. В контейнере используется подвижная передняя поперечика, имеющая возможность смещаться к задней стенке по горизонтально расположенным направляющим, открывая при этом свободный доступ к нижерасположенному эластичному лотку и компактно складывая верхний лоток. 2 ил. стичными лотками, подвешенными на них посредством разрезных пружинных колец, при этом в нижней части лотки с двух противоположных сторон закреплены упругими деформирующими растяжками.

Недостатком известной конструкции является ограниченный доступ к нижним лоткам контейнера в процессе загрузки и выгрузки плодоовощной продукции. Этот недостаток обусловлен тем, что в известной конструкции жесткий прямоугольный каркас контейнера B передней части имеет несколько закрепленных неподвижно, расположекных на незначительком расстоянии друг над другом поперечин, использующихся для крепления эластичных

ЛОТКОВ.

Целью изобретения является повышение удобства работы с контейнером в процессе загрузки и выгрузки плодоовощной продукции.

1717496

Поставленная цель достигается тем, что в каждом ярусе, расположенном над нижним, поперечины со стороны загрузки и выгрузки контейнера установлены с возможностью перемещения и фиксации на 5 направляющих, npN этом одна сторона каждого лотка связана с указанной поперечиной.

На фиг.1 изображен контейнер с порожнии верхним лотком, общий вид; на фиг.2 — 10 сечение А-А на фиг.1.

Многоярусный контейнер (фиг.1) содержит жесткий прямоугольный каркас, представляющий собой вертикальные стойки 1 с неподвижно закрепленными на них боковы- 15 ми горизонтальными направляющими 2 и задними поперечинами 3 (фиг,2), подвижные передние поперечины 4, эластичные лотки 5, пружинные кольца 6, растяжки 7.

Контейнер используют следующим об- 2О разом.

При загрузке лотков 5 плодами загрузку начинают с нижнего лотка, верхние смещаются на кольцах 6 по горизонтальным направляющим 2 к задней поперечине 3 25 вместе с передними поперечинами 4, которые выполнены подвижными. Эластичные лотки 5 при этом компактно складываются, а передние поперечины 4, сместившись вместе слотками,,обеспечивают полный, 3О без всяких ограничений доступ к нижнему лотку, который в горизонтальной плоскости в нижней части зафиксирован упругими растяжками 7. После загрузки нижнего лотка средний приводится к работе путем смеще- 35 ния передней подвижной поперечины 4 в исходное положение и фиксируется в нижней части растяжками 7, пристегиваемымй к вертикальным стойкам 1.

После загрузки среднего лотка в рабочее положение аналогично приводится верхний, Выгрузка плодов в процессе реализации на предприятиях торговли осуществляется в порядке, обратном загрузке, Вначале освобождается верхний лоток 5, отстегиваются растяжки 7 и эластичный лоток на пружинных кольцах 6 при помощи подвижной поперечины 4 смещается в сторону к задней поперечине 3 по горизонтальным направляющим 2, как показано на фиг.1 и фиг.2, создавая при этом беспрепятственный доступ к плодам, находящимся в среднем лотке.

Затем в таком порядке осуществляется доступ к нижним лоткам.

Применение подвижных передних поперечин каркаса контейнера позволяет обеспечить ничем не ограниченный доступ к нижерасположенному эластичному лотку, улучшает условия труда и повышает его производительность.

Формула изобретения

Многоярусный контейнер для плодов, содержащий прямоугольный каркас с горизонтальными поярусно расположенными поперечинами, направляющими и подвешенными на последних посредством разрезных пружинных колец лотками, выполненными из мягкого эластичного материала, отличающийся тем, что, с целью повышения удобства в эксплуатации, в каждом ярусе, расположенном над нижним, поперечины со стороны разгрузки контейнера установлены с возможностью перемещения и фиксации на направляющих, при этом одна сторона каждого лотка связана с указанной поперечиной.

1717496

1717496

Составитель В. Каверин

Редактор Н. Лазаренко Техред M.Ìîðãåíòàë Корректор М Шароши

Заказ 846 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская нэб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.! агарина, 101
