Реферат



l7I756

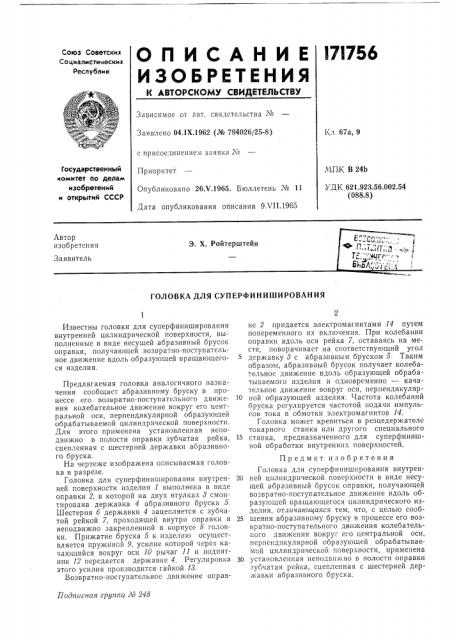

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства №

Заявлено 04.1Х.1962 (№ 794026/25-8) Кл. 67а, 9 с присоединением заявки №

Государствен иый комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 26Х.1965. Бюллетень № 11

Дата опубликования описания 9ХП.1965

МПК В 24Ь

УДК 621.923.56.002.54 (088.8) Автор изобретения

Э. Х. Ройтерштейн

Заявитель

ГОЛОВКА ДЛЯ СУПЕРФИНИШИРОВАНИЯ

Подписная группа М 248

Известны головки для суперфиниширования внутренней цилиндрической поверхности, выполненные в виде несущей абразивный брусок оправки, получающей возвратно-поступательное движение вдоль образующей вращающегося изделия, Предлагаемая головка аналогичного назначения сообщает абразивному бруску в процессе его возвратно-поступательного движения колебательное движение вокруг его центральной оси, перпендикулярной образующей обрабатываемой цилиндрической поверхности.

Для этого применена установленная неподвижно в полости оправки зубчатая рейка, сцепленная с шестерней державки абразивного бруска.

На чертеже изображена описываемая головка в разрезе.

Головка для суперфиниширования внутренней поверхности изделия 1 выполнена в виде оправки 2, в которой на двух втулк",õ 8 смонтирована державка 4 абразивного бруска 5.

Шестерня б державки 4 зацепляется с зубчатой рейкой 7, проходящей внутри оправки и неподвижно закрепленной в корпусе 8 головки. Прижатие бруска 5 к изделию осуществляется пружиной 9, усилие которой через качающийся вокруг оси 10 рычаг 11 и подпятник 12 передается державке 4. Регулировка этого усилия производится гайкой 18.

Возвратно-поступательное движение оправке 2 придается электромагнитами 14 путем попеременного их включения. При колебании оправки вдоль оси рейка 7, оставаясь на месте, поворачивает на соответствующий угол державку 8 с абразивным бруском 5. Таким образом, абразивный брусок получает колебательное движение вдоль образующей обрабатываемого изделия и одновременно — качательное движение вокруг оси, перпендикуляр10 ной образующей изделия. Частота колебаний бруска регулируется частотой подачи импульсов тока в обмотки электромагнитов 14.

Головка может крепиться в резцедержателе токарного станка или другого специального

15 станка, предназначенного для суперфинишной обработки внутренних поверхностей.

Предмет изобретения

Головка для суперфинишпрования внутрен20 ней цилиндрической поверхности в виде несущей аоразивнгяй брусок оправки, получающей возвратно-поступательное движение вдоль образующей вращающегося цилиндрического изделия, отличающаяся тем, что, с целью сооб25 щения абразивному бруску в процессе его возвратно-поступательного движения колебательного движения вокруг его центральной оси, перпендикулярной образующей обрабатываемой цилиндрической поверхности, применена

30 установленная неподвижно в полости оправки зубчатая рейка, сцепленная с шестерней державки абразивного бруска.

171756

z а h (01

Ф 5 б 3 I 3 9
