Сырьевая смесь для получения заполнителя

Сырьевая смесь для получения заполнителя

Иллюстрации

Показать все

Реферат



Изобретение относится к производству дорожно-строительных материалов, а именно к сырьевым смесям для производства искусственных каменных материалов. Цель изобретения - повышение прочности заполнителя . Сырьевая смесь содержит следующие компоненты, мас.%: суглинок 80-90; мел 10-20. Полученный заполнитель имеет плотность 2,25-2,4 г/см3; прочность при сжатии 140-180 МПа, водопоглощение 0,1- 1,0%, дробимость 7.6-8.5%; износ 18,7- 20,3%. 2 табл.

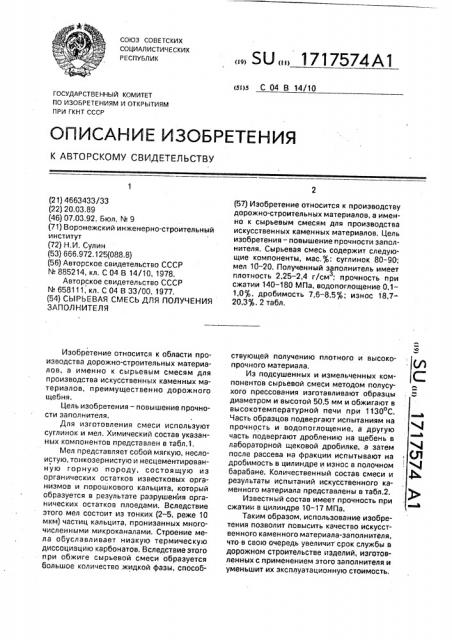

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л С 04 В 14/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4 4 ,(л 4

Ф (21) 4663433/33 (22) 20,03.89 (46) О?.03.92. Бюл. N- 9 (71) Воронежский инженерно-строительный институт (72) Н,И. Сулин (53) 666.972,125(088.8) (56) Авторское свидетельство СССР

¹ 885214, кл. С 04 В 14/10, 1978.

Авторское свидетельство СССР

N 658111, кл. С 04 В 33/00, 1977. (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ

ЗАПОЛНИТЕЛЯ

Изобретение относится к области производства дорожно-строительных материалов, а именно к сырьевым смесям для производства искусственных каменных материалов, преимущественно дорожного щебня.

Цель изобретения — повышение прочности заполнителя.

Для изготовления смеси используют суглинок и мел. Химический состав указанных компонентов представлен в табл.1.

Мел представляет собой мягкую, неслоистую, тонкоэернистую и несцементированную горную породу, состоящую из органических остатков известковых организмов и порошкового кальцита, который образуется в результате разрушения органических остатков плоедами. Вследствие этого мел состоит из тонких (2-5, реже 10 мкм) частиц кальцита, пронизанных многочисленными микроканалами. Строение мела обуславливает низкую термическую диссоциацию карбонатов, Вследствие этого при обжиге сырьевой смеси образуется большое количество жидкой фазы, способ„„SU ÄÄ 1717574А1 (57) Изобретение относится к производству дорожно-строительных материалов, а именно к сырьевым смесям для производства искусственных каменных материалов. Цель изобретения — повышение прочности заполнителя. Сырьевая смесь содержит следующие компоненты, мас. : суглинок 80-90; мел 10 — 20. Полученный заполнитель имеет плотность 2,25-2,4 г/см; прочность при

Э. сжатии 140 — 180 МПа, водопоглощение 0,11,0%, дробимость 7,6 — 8,5%; износ 18,720,3 . 2 табл. ствующей получению плотного и высокопрочного материала.

Из подсушенных и измельченных компонентов сырьевой смеси методом полусухого прессования изготавливают образцы диаметром и высотой 50,5 мм и обжигают в высокотемпературной печи при 1130 С.

Часть образцов подвергают испытаниям на прочность и водопоглощение, а другую часть подвергают дроблению на щебень в лабораторной щековой дробилке, а затем после рассева на фракции испытывают на дробимость в цилиндре и износ в полочном барабане. Количественный состав смеси и результаты испытаний искусственного каменного материала представлены в табл.2.

Известный состав имеет прочность при сжатии в цилиндре 10 — 17 МПа.

Таким образом, использование изобретения позволит повысить качество искусственного каменного материала-заполнителя, что в свою очередь увеличит срок службы в дорожном строительстве изделий, изготовленных с применением этого заполнителя и уменьшит их эксплуатационную стоимость, 1717574

Формула изобретения

Сырьевая смесь для получения заполнителя, включающая глинистое сырье и мел, отличающаяся тем. что, с целью 5

Таблица 1 таблица2

Состав

Компоненты Соотношение Плотность, смеси компонентов, г/смз мас.ь

Прочность Водопог- Дроби",Износ, при сжатии лощение, ность, ИПа 3 Ф

0,8

160

2,27

2,40

180

0,4

140

1,0

Составитель Л.Магницкая

Техред М.Моргентал Корректор И.Муска

Редактор В.Бугренкова

Заказ 850 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гзгапина 10т

Суглинок

Мел

Суглинок Мел

Суглинок

Иел

89

20 повышения прочности, она содержит в качестве глинистого сырья суглинок при следующем соотношении компонентов, мас.ф:

Суглинок .80-90

Мел 10-20.

8,2 19,4

7,6 18,7

8,5 20,3
