Способ изготовления плавленолитных огнеупоров
Иллюстрации
Показать всеРеферат
Изобретение относится к способам изготовления плавленолитых огнеупоров, применяемых в стекловарении и металлургии . Цель изобретения - повышение плотности и коррозионной стойкости. Способ изготовления плавленолитых огнеупоров включает плавление шихты, заливку расплава в форму, обжиг с изотермической выдержкой при 1310-1500°С под слоем огнеупорного теплоизоляционного материала с коэффициентом тепловой аккумуляции 0,01-0,06 в течение 2-5 ч при 1310-1500°С и последующее охлаждение со скоростью 4- 19°С/ч до 40°С. Плотность полученных огнеупоров 3,8-4,1 г/см3, уменьшение объема в % к исходному 0,1-0,5. 1 табл.

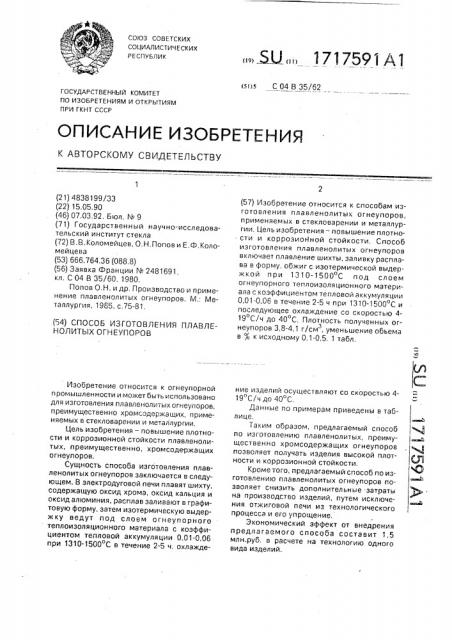

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (s t) s С 04 В 35/62
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ (21) 4838199/33 (22) 15.05.90 (46) 07.03.92, Бюл, ¹ 9 (71) Государственный научно-исследовательский институт стекла (72) В.В.Коломейцев, О,Н.Попов и Е.Ф.Коломейцева (53) 666.764.36 (088.8) (56) Заявка Франции ¹ 2481691, кл. С 04 В 35/60, 1980, Попов О.Н. и др, Производство и применение плавленолитых огнеупоров, М,: Металлургия, 1985, с.75-81. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ПЛАВЛЕНОЛИТЫХ ОГНЕУПОРОВ
Изобретение относится к огнеупорной промышленности и может быть использовано для изготовления плавленолитых огнеупоров, преимущественно хромсодержащих, применяемых в стекловарении и металлургии.
Цель изобретения — повышение плотности и коррозионной стойкости плавленолитых, преимущественно, хромсодержащих огнеупоров.
Сущность способа изготовления плавленолитых огнеупоров заключается в следующем. В электродуговой печи плавят шихту, содержащую оксид хрома, оксид кальция и оксид алюминия, расплав заливают в графитовую форму, затем изотермическую выдержку ведут под слоем огнеупорного теплоизоляционного материала с коэффициентом тепловой аккумуляции 0,01-0,06 при 1310-1500 С в течение 2-5 ч, охлажде(57) Изобретение относится к способам изготовления плавленолитых огнеупоров, применяемых в стекловарении и металлургии. Цель изобретения — повышение плотности и коррозиойной стойкости. Способ изготовления плавленолитых огнеупоров включает плавление шихты, заливку расплава в форму, обжиг с изотермической выдержкой при 1310-1500 С под слоем огнеупорного теплоизоляционного материала с коэффициентом тепловой аккумуляции
0,01-0,06 в течение 2-5 ч при 1310-1500 С и последующее охлаждение со скоростью 419 С/ч до 40 С, Плотность полученных огнеупоров 3,8-4,1 г/см, уменьшение обьема
3 в 7, к исходному 0,1-0,5, 1 табл. ние изделий осуществляют со скоростью 419oC/÷ до 40 С.
Данные по примерам приведены в таблице.
Таким образом, предлагаемый способ по изготовлению плавленолитых, преимущественно хромсодержащих огнеупоров позволяет получать изделия высокой плотности и коррозионной стойкости.
Кроме того, предлагаемый способ по изготовлению плавленолитых огнеупоров позволяет снизить дополнительные затраты на производство изделий, путем исключения отжиговой печи из технологического процесса и его упрощение.
Экономический эффект от внедрения предлагаемого способа составит ",5 млн.руб. в расчете на технологию одного вида изделий. ние,отли чающийся тем,что,сцелью повышения плотности и коррозионной стойкости, изотермическую выдержку ведут под слоем огнеупорного материала с коэф5 фициентом тепловой аккумуляции 0,01-0,06 в течении 2-5 ч, а охлаждение изделий осуществляют со скоростью 4-19 С в 1 ч до
40 С.
Теипе- Вреия
lip Hиер
Свойства изделий
СкоСостав плавленолитого огнеупора, иас.4 изотериической рость охлажра тура изотериической
Плотность гУсиз дения иэделий р
С вьде ржки ч вьдержки, С .
3,8 з 357, Сао 15
А1 О 50
Тоже, что и в прииере 1
0,5
0,01
3,8
0,03
1500
0,06
0,5
Cr 0, 754, Идо 54
Si0ã 3>54 оксиды
Fe 1,5 остальное оксиды иттрия и алюииния
3,5
10 3,8
0,О6
0,01
0,2
"350 2
1350 5
20,1
32,1
20 33
Составитель Е.Коломейцева
Редактор С.Патрушева Техред M.Ìîðãåíòàë КорректорМ.Демчик
Заказ 851 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР
113035, Москва, К-35, Раушская наб., 4/5
Производственно-издательск и комбинат Патент", г, Ужгород, ул.Гагарина, 191
Формула изобретения
Способ изготовления плавленолитых огнеупоров, преимущественно хромсодержащих, включающий плавление шихты, заливку расплава в форму, отжиг с изотермической выдержкой под слоем огнеупорного теплоизоляционного материала при температуре 1310-1509 С и охлаждеCrг0 354, Сао 10ь, 50
Zr0g 33,1 Si0
14,54 Na О 1,14, остальное А1 0
ZrQ 33,14, Si0 у 14,5 (прототип) Na<0 1, 13, остальное А1-гОЗ
Коэффициент тепловой аккумуляции слоя огнеупорного иатериала
Коррозионная стойкость (уиеньшение образца в4к исходноиу)
