Реферат



Изобретение относится к гидротехнике, а именно к конструкциям берегозащитных бун. Цель изобретения - повышение эффективности работы путем увеличения волногасящей способности и снижения размыва дна. Блок буны выполнен в виде массива 1, например,из бетона таврового поперечного сечения с полкой 2 в нижней части. Массив 1 имеет вертикальные выступы 9 и паз 10 для соединения соседних блоков. На боковых гранях 4 массива 1 имеются выступы 3 трапецеидального поперечного сечения с уменьшающимся поперечным сечением от полки 2 к верхней грани 5. -Грань 5 параллельна основанию массива 1. Между выступами 3 в гранях 4 выполнено горизонтальное сквозное отверстие. Волна, накатываемая на блоки буны; теряет свою энергию на подъем п,о выступам 3, турбулизацию между выступами 3 и .прохождение через отверстие. Происходит соударение потоков воды, гашение их энергии и осаждение взвешенных в воде наносов. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАР СТ В ЕННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг.1 (21) 4739945/15 (22) 22.09.89 (46) 07.03,92. Бюл. № 9 (75) A.Ä.ÐåõâèàøBèëè, Ю.I1.Êoæèí, Г.M.Tþрин и А.И.Азарский (53) 627.421,1 (088.8) (56) Авторское свидетельство СССР

¹ 673690, кл. Е 02 В 3/14, 1977, Авторское свидетельство СССР

¹ 11662255991188, кл. E 02 В 3/14, 05,04.89, (54) БЛОК БЕРЕГОЗАЩИТНОЙ БУНЫ (57) Изобретение относится к гидротехнике, а именно к конструкциям берегозащитных бун. Цель изобретения — повышение эффективности работы путем увеличения волногасящей способности и снижения размыва дна, Блок буны выполнен в виде массива 1, „, SU „, 1717702 А1 например, из бетона таврового поперечного сечения с полкой 2 в нижней части, Массив

1 имеет вертикальные выступы 9 и паз 10 для соединения соседних блоков. На боковых гранях 4 массива 1 имеются выступы 3 трапецеидального поперечного сечения с уменьшающимся поперечным сечением от полки 2 к верхней грани 5, Грань 5 параллельна основанию массива 1. Между выступами 3 в гранях 4 выполнено горизонтальное сквозное отверстие. Волна, накатываемая на блоки буны; теряет свою энергию на подъем по выступам 3, турбулизацию между выступами 3 и прохождение через отверстие. Происходит соударение потоков воды, гашение их энергии и осаж1 дение взвешенных в воде наносов. 2 ил.

1717702

55

Изобретение относится к гидротехническому строительству, в частности к элементам пляжеформирующих и волногасящих берегозащитных конструкций, а конкретно к блоку бун. 5

Цель изобретения — повышение эффективности работы путем увеличения волногасящей способности и снижения размыва дна.

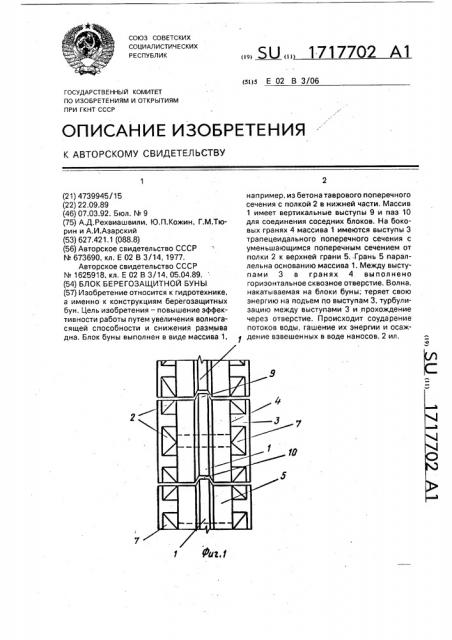

На фиг.1 изображен участок буны из 10 блоков, вид сверху; на фиг.2 — блок, в аксонометрии.

Блок буны содержит бетонный массив 1 таврового поперечного сечения с полкой 2 в нижней части и вертикальными выступами 15 (ребрами) 3 трапецеидального поперечного сечения со стороны боковых граней 4 массива 1, причем выступы 3 выполнены с уменьшающимся сечением от полки 2 к верхней грани 5 массива 1, Кроме того массив 20 выполнен с горизонтальным сквозным отверстием 6, расположенным между вертикальными выступами (ребрами) 3. Позицией

7 обозначено углубление между выступами

3. Позицией 8 обозначено основание масси- 25 ва 1, которое параллельно верхней грани 5, На торцах массива 1 выполнены вертикальные выступ 9 и паз 10 для сопряжения соседних блоков.

При накатывании пляжеформирующей 30 волны на массив 1 блока буны со стороны его боковых наклонных профилированных граней 4 водный поток, встречая на своем пути выступы (ребра) 3 с трапецеидальным сечением и обтекая их, гасит часть своей 35 энергии наката. Причем при накате волны на боковые грани 4 водный поток, попадая в углубления 7 между выступами 3 и отражаясь от граней выступов (ребер) 3, гасит последующие порции потока за счет создания 40 турбулентности потока, Кроме того волны, отражаясь от боковых поверхностей выступов (ребер) 3, распределяют взвешенные частицы и наносный материал в межбунных

45 отсеках и выводят их в осадок, помимо этого выполнение выступов (ребер) 3 переменного сечения как по высоте, так и длине массива 1 приводят к нарушению скоростного режима потока по высоте массива 1, что обуславливает дополнительный процесс выведения наносного материала в осадок.

Откатываясь, волна встречает вторично выступ ы (ребра) 3, чередующиеся с углублен иями 7, и окончательно выводит в осадок наносной материал.

В свою очередь, сквозное отверстие 6, выполненное между выступами (ребрами) 3, создает дополнительную струйчатость поперечного потока и выведение наносного материала в осадок. Наличие же нижней полки 2 обеспечивает получение тавровой конфигурации массива 1, к которой жестко закреплены выступы (ребра) 3, а часть полки

2 по углублениям 7, пригружаемая водной средой, обеспечивает дополнительную устойчивость блоков бун при этом.

Выполнение сквозных отверстий 6 не только создает дополнительную турбулентность водного потока, но и обеспечивает монтаж блоков без монтажных петель, что способствует экономии металла.

Формула изобретения

Блок берегозащитной буны, включающий массив с параллельными между собой основанием и верхней гранью, с вертикальным пазом на одном торце и вертикальным выступом на другом торце, о т л и ч а ю щ ий с я тем, что, с целью повышения эффективности работы путем увеличения волногасящей способности и снижения размыва дна, массив выполнен с тавровым поперечным сечением с полкой в нижней части и вертикальными выступами трапецеидального поперечного сечения на боковых гранях массива, причем выступы выполнены с уменьшающимся поперечным сечением от полки к верхней грани массива.

1717702 иг.

40

50

Составитель А,Сергеев

Техред M.Ìîðãåíòàë Корректор М.Шароши

Редактор М.Янкович

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 856 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
