Люк смотрового колодца

Люк смотрового колодца

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , в частности, смотровых колодцев, камер сетей и инженерных сооружений. Целью изобретения является повышение надежности-и обеспечение возможности регулирования угла наклона крышки. Люк смотрового колодца включаётопорное кольцо , установленный с возможностью регулирования высотного положения корпус и опертую на него крышку. Новым в люке является то, что опорное кольцо снабжено дискретно расположенными на внутренней его поверхности зубчатыми, обращенными зубцами вверх выступами, а корпус снабжен прикрепленными к нему снизу зубчатыми, обращенными зубцами вниз пластинами. При этом зубцы пластин входят в зацепле- .ние с зубцами опорного кольца. 5 ил.

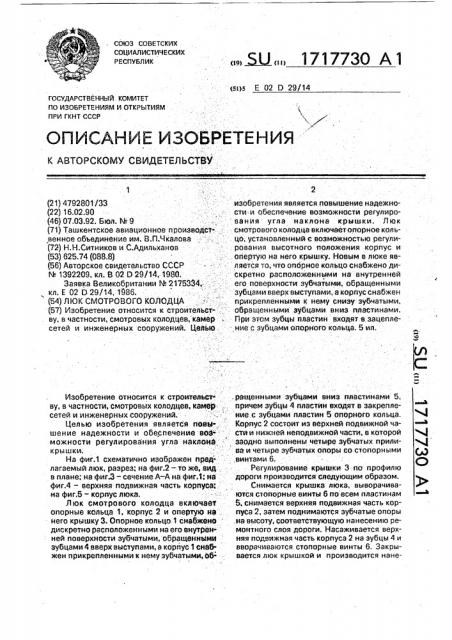

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„5U„„1717730 А1 (я)5 Е 02 0 29/14

ГОСУДАРСТВЕННЫЙ. КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Изобретение относится к строительств» . ращенными зубцами вниз пластинами 5, ву, s частности, смотровых колодцев, KBM6p, причем зубцы 4 пластин входят в закреплесетей и инженерных сооружений. :-.. " ние с зубцами пластин 5 опорного кольца.

Целью изобретения является повы» : Корпус 2 состоит из верхней подвижной чашение надежности и обеспечение воз . стиинижнейнеподвижнойчасти,вкоторой можности регулирования угла наклока.:: заодно выполнены четыре зубчатых приликрышки. ва и четыре зубчатых опоры ео стопорными

На фиг.1 схематично изображен пред- . винтами 6. лагаемый люк, разрез; нефиг,2-тоже, вид... - Регулирование крышки 3-по профилю в плане; на фигЛ вЂ”. сечение А-.А на фиг,1; иэ дороги производится следующим образом. фиг.4 — верхняя подвижная часть корпуса;. Снимается крышка люка, выворачивана фиг.5- корпус люка. ются стопорные винты 6 по всем пластинам

Л юк смотрового колодца включает . 5, снимается верхняя подвижная часть коропорные кольца 1, корпус 2 и опертую на . пуса 2, затем поднимаются зубчатые опоры него крышку 3. Спорное кольцо.1 снабжено .на высоту, соответствующую нанесению редискретно расположенными на его внутрен- монтного слоя дороги. Насаживается верхней поверхности зубчатыми, обращенными няя подвижная часть корпуса 2 на зубцы 4 и зубцами4вверхвыступами,а корпус1снаб- вворачиваются. стопорные винты 6. Закрыжен прикрепленными к нему зубчатыми, об. вается люк крышкой и производится нане1 2 (21) 4792801/33 -:: изобретения является повьгшение надежно(22) 16.02.90 сти-и обеспечение возможности регулиро(46) 07.03.92, Бюл. М 9 ..:. вания угла наклона крышки. Люк (71) Ташкентское авиационное производст-.: - смотрового колодца включаетопарное кольвенное обьединение им. B.Ï.×êàëoâà: -:.,:. цо, установленный с возможностью регули(72) Н.Н.Ситников и С.Адильханов .:: рования высотного положения корпус и (53) 625.74 (088.8) опертую на него крышку. Новым в люке яв(56) Авторское свидетельство СССР: . ляется то. что опорное кольцо снабжено диN 1392209, кл. 8 02 О 29/14, 1980.: скретно расположенными на внутренней

Заявка Великобритании % 2175334,:.: . его поверхности зубчатыми, обращенными кл, Е 02 О 29/14, 1986.: . .. зубцамивверх выступами, а корпус снабжен (54) ЛЮК СМОТРОВОГО КОЛОДЦА:::.: : ., прикрепленными к нему снизу зубчатыми, (57) Изобретение относится к строительст= . обращенными зубцами вниз пластинами. ву, в частности, смотровых колодцев, камер,: При этом зубцы пластин входят в зацеплесетей и инженерных сооружений. Целью . - ние с зубцами опорного кольца. 5 ил.

1717730 сение ремонтного слоя дороги заподлицо с крышкой люка.

Формула изобретения .

Люк смотрового колодца, включающий опорное кольцо, установленный с возможностью регулирования высотного положения корпус и опертую на него крышку. о тл и ч а ю шийся тем, что, с целью повышения надежности и обеспечения возможности регулирования угла наклона крышки, Опорное кольцо снабжено дискрет- . но расположенными на внутренней его поверхности зубчатыми. обращенными

5 зубцами вверх выступами; а корпус — прикрепленными к нему зубчатыми, обращенными зубцами вниз пластинами, причем зубцы пластин входят в зацепление с зубца-. ми опорного кольца.

10.- 1717730
