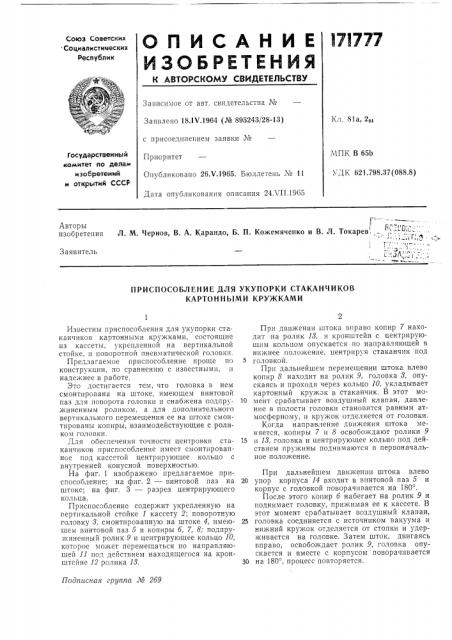

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 18.1Ъ .1964 (№ 895243/28-13) Кл. 81а, 2ю1 с присоединением заявки №

Приоритет

МПК В 65Ь

УДК 621.798.37(088.8) Государственный комитет flo делам изобретеиий и откРытий СССР

Опубликовано 26.V 1965. Бюллетень № 11

Дата опубликования описания 24Л П.1965

jI

Рл-о

Л. М. Чернов, В. А. Карандо, Б. П. Кожемяченко и В, Л. Токарев, 1 о "„ .,,ъ с;,эЛ, ;. " Авторы изобретения

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ УКУПОРКИ СТАКАНЧИКОВ

КАРТОННЫМИ КРУЖКАМИ

Подписная группа № 2б9

Известны приспособления для укупорки стаканчиков картонными кружками, состоящие из кассеты, укрепленной на вертикальной стойке, и поворотной пневматической головки.

Предлагаемое приспособление проще по конструкции, по сравнению с известными, и надежнее в работе.

Это достигается тем, что головка в нем смонтирована на штоке, имеющем винтовой паз для поворота головки и снабжена подпружиненным роликом, а для дополнительного вертикального перемещения ее на штоке смонтированы копиры, взаимодействующие с роликом головки.

Для обеспечения точности центровки стаканчиков приспособление имеет смонтированное под кассетой центрирующее кольцо с внутренней конусной поверхностью.

На фиг. 1 изобра>кено предлагаемое приспособление; на фиг. 2 — винтовой паз на штоке; на фиг. 3 — разрез центрирующего кольца.

Приспособление содержит укрепленную на вертикальной стойке 1 кассету 2; поворотную головку 8, смонтированную на штоке 4, имеющем винтовой паз б и копиры б, 7, 8; подпру>киненный ролик 9 и центрируюшее кольцо 10, которое может перемещаться по направляющей 11 под действием находящегося на кронштейне 12 ролика 18.

При движении штока вправо копир 7 находит на ролик 18, и кронштейн с центрирующим кольцом опускается по направляющей в нижнее положение, центрируя стаканчик под головкой.

При дальнейшем перемещении штока влево копир 8 находит на ролик 9, головка 8, опускаясь и проходя через кольцо 10, укладывает картонный кружок в стаканчик. В этот мо10 мент срабатывает воздушный клапан, давление в полости головки становится равным атмосферному, и кружок отделяется от головки.

Когда направление движения штока меняется, копиры 7 и 8 освобо>кдают ролики 9

15 и 18, головка и центрируюшее кольцо под действием пружины поднимаются в первоначальное положение.

При дальнейшем движении штока влево

20 упор корпуса 14 входит в винтовой паз б и корпус с головкой поворачивается на 180 .

После этого копир б набегает на ролик 9 и поднимает головку, прижимая ее к кассете. В этот момент срабатывает воздушный клапан, 25 головка соединяется с источником вакуума и нижний кружок отделяется от стопки и удерживается на головке. Затем шток, двигаясь вправо, освобождает ролик 9, головка опускается и вместе с корпусом поворачивается

30 на 180, процесс повторяется.

171777

Предмет изобретения

12

Фиг.1

Составитель Е. фишман

Редактор М. Хабибулина Техред Ю. В. Баранов Корректор О. Б. Тюрина.

Заказ 1594/2 Тираж 900 Формат бум. 60)(90 /з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

1. Приспособление для укупорки стаканчиков картонными кружками, состоящее из кассеты, укрепленной на вертикальной стойке, и поворотной пневматической головки, отличающееся тем, что, с целью упрощения конструкции и повышения надежности в работе, головка смонтирована на штоке, имеющем винтовой паз для поворота головки и снабжена подпружиненным роликом.

2. Приспособление по п. 1, отличающееся тем, что, с целью сообщения головке дополнительного вертикального перемещения, на штоке смонтированы копиры, взаимодействующие

5 с роликом головки.

3. Приспособление по п. 1, отличающееся тем, что, с целью обеспечения точности центровки стаканчиков, под кассетой смонтирова10 но центрирующее кольцо с внутренней конус-ной поверхностью.
