Изобретение относится к области строительства, преимущественно магистральных трубопроводов, прокладываемых в траншее на слабых грунтах в песчано-пус тынной местности. Цель изобретения - повысить устойчивость положения группы трубопроводов, прокладываемых в общей траншее. Предлагаемый способ включает рытье траншеи ниже проектной отметки укладки трубопроводов на величину защитного слоя грунта основания трубопроводов. Производят профилирование дна траншеи по плоскости, расстилают гибкие ковры, подсыпают и уплотняют защитный слой грунта, на который укладывают трубопроводы и покрывают их гибким ковром с облеганием трубопроводов по свободной -поверхности, при этом нижний и верхний ковры вдоль трубопроводов скрепляют между собой. Кроме того, профилирование дна траншеи по плоскости производят с образованием продольных грунтовых валиков или с установкой деревянных перемычек. Таким образом, благодаря предлагаемому пакетированию трубопроводов они приобретают устойчивость как от продавливания в грунт, так и в условиях выпора из грунта. 1 з.п. ф-лы, 4 ил. сл С

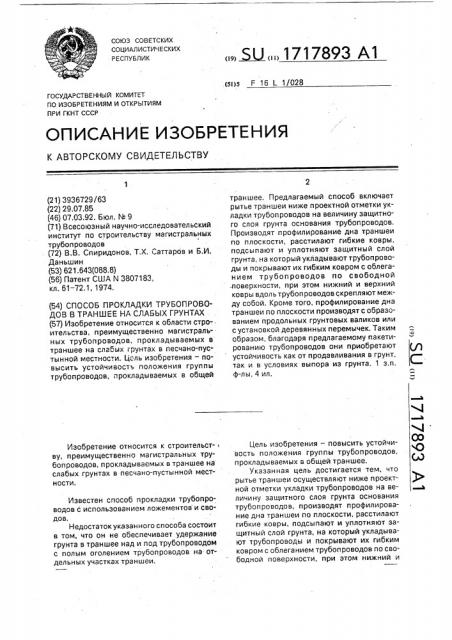

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК.(я)5 F 16 1 1/028

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3936729/63 (22) 29,07.85 (46) 07.03.92. Бюл. М 9 (71) Всесоюзн ы и научно-исследовател ьский институт по строительству магистральных трубопроводов (72) В.В, Спиридонов, Т.Х, Саттаров и Б.И.

Даньшин (53) 621.643(088.8) (56) Патент США N 3807183, кл. 61 — 72.1, 1974. (54) СПОСОБ ПРОКЛАДКИ ТРУБОПРОВОДОВ В ТРАНШЕЕ НА СЛАБЫХ ГРУНТАХ (57) Изобретение относится к области стро-. ительства, преимущественно магистраль-ных трубопроводов, прокладываемых в траншее на слабых грунтах в песчано-пустынной местности. Цель изобретения — повысить устойчивость положения группы трубопроводов, прокладываемых в общей

Изобретение относится к строительст- 1 ву, преимущественно магистральных трубопроводов, прокладываемых в траншее на слабых грунтах в песчано-пустынной местности.

Известен способ прокладки трубопроводов с использованием ложементов и сводов.

Недостаток указанного способа состоит в том, что он не обеспечивает удержание грунта в траншее над и под трубопроводом с полым оголением трубопроводов на отдельных участках траншеи.

„, Ы„„1717893 А1 тра н шее. П редл ага емы и способ вкл ючает рытье траншеи ниже проектной отметки укладки трубопроводов на величину защитного слоя грунта основания трубопроводов.

Производят профилирование дна траншеи по плоскости, расстилают гибкие ковры, подсыпают и уплотняют защитный слой грунта, на который укладывают трубопроводы и покрывают их гибким ковром с облеганием трубопроводов по свободной .поверхности, при этом нижний и верхний ковры вдоль трубопроводов скрепляют между собой, Кроме того, профилирование дна траншеи по плоскости производят с образованием продольных грунтовых валиков или с установкой деревянных перемычек. Таким образом, благодаря предлагаемому пакетированию трубопроводов они приобретают устойчивость как от продавливания в грунт, так и в условиях выпора из грунта. 1 з.п. флы,4ил.

Цель изобретения — повысить устойчивость положения группы трубопроводов, прокладываемых в общей траншее.

Указанная цель достигается тем, что рытье траншеи осуществляют ниже проектной отметки укладки трубопроводов на величину защитного слоя грунта основания трубопроводов, производят профилирование дна траншеи по плоскости, расстилают гибкие ковры, подсыпают и уплотняют защитный слой грунта, на который укладывают трубопроводы и покрывают их гибким ковром с облеганием трубопроводов по свободной поверхности, при этом нижний и

1717893

55 верхний ковры вдоль трубопроводов скрепляют между собой.

Кроме того, профилировку дна траншеи по плоскости производят с образованием продольных грунтовых валиков или с установкой деревянных перемычек.

На фиг. 1 показан разрез траншеи с плоской профилировкой дна; на фиг. 2 — то же, с продольными грунтовыми валиками; на фиг, 3 — вид траншеи перед укладкой трубопроводов; на фиг. 4 — план траншеи с поперечными скрутками гибкого ковра.

Предлагаемый способ состоит в том, что рытье траншеи 1 в слабых грунтах производят ниже уровня укладки трубопроводов на

10 — 20 см, после чего профилируют дно траншеи в виде плоскости 2, а также в виде продольных ручьев 3 и грунтовых валиков 4.

Затем по профилю дна траншеи расстилают гибкий ковер 5 из фильтрационного материала и производят подсыпку слоя грунта 6, который затем уплотняют.

На подготовленное таким образом основание укладывают трубопроводы 7 и покрывают их гибким ковром 8 с облеганием трубопроводов поверху. Затем ковры 5 и 8 скрепляют между собой путем сварки в точках 9 или связей в виде анкеров 10, После этого траншею засыпают грунтами 11 до проектной отметки.

Укладка ковра 5 на дно траншеи осуществляется с образованием поперечных скруток 12, обеспечивающих связь отдельных полотнищ между собой.

Вместо грунтовых валиков 4 могут быть установлены деревянные перемычки.

Прокладку рубопроводов осуществляют следующим образом, Предварите но определяют проектную отметку рытья траншеи 1, имея в виду необходимость заглубления ее дна 2 на 10—

20 см по отношению к отметкам межбарханных впадин местности. Такое заглубление необходимо для обеспечения связи между коврами под и над трубопроводами.

Затем производится устройство грунтовой подсыпки толщиной 10 — 20 см, в зависимости от вида грунта, обеспечивающего защиту трубопровода от механических повреждений, В зависимости от физико-механических свойств грунта определяют характер профи5 лировки дна траншеи; при плоской профилировке гибкие ковры укладывают продольно непосредственно на дно траншеи, при профилировке с ручьями 3 и валиками 4 изготавливают их, а затем на них

10 укладывают ковры 5. Поверх ковров отсыпают слой грунта 6. После уплотнения грунта укладывают трубопроводы 7, поверху которых расстилают ковры 8. Затем ковры 5 и 8 скрепляют между собой посредством точеч15 ной сварки или с помощью связей 10. Охваченные таким образом трубопроводы сверху отсыпают грунтом 11 с образованием "шапки" на проектную величину. Для связи полос ковра между собой выполняют поперечные скрутки 12, 20

Формула изобретения

1. Способ прокладки трубопроводов в траншее на слабых грунтах, включающий рытье траншеи, подготовку основания тран25 шеи, укладку трубопроводов, монтаж гибкого огибающего ковра над трубопроводом и засыпку траншеи, отличающийся тем, что, с целью повышения устойчивости положения группы трубопроводов, прокладыва30 емых в общей траншее, рытье траншеи осуществляют ниже проектной отметки укладки трубопроводов на величину защитного слоя грунта основания трубопроводов, производят профилирование дна траншеи

35 по плоскости, расстилают гибкие ковры, подсыпают и уплотняют защитный слой грунта, на который укладывают трубопроводы и покрывают их гибким ковром с облеганием трубопроводов по свободной

40 поверхности, при этом нижний и верхний ковры вдоль трубопроводов скрепляют между собой.

2. Способ по и, 1, отличающийся тем, что профилировку дна траншеи по пло45 скости производят с образованием продольных грунтовых валиков или с установкой деревянных перемычек.
