Реферат



Изобретение относится к механике, в частности к металличерким трубам для перемещения твердеющих смесей по горизонтальным участкам. Цель изобретения ь 1оШ повышение эффективности транспорта среды путем увеличения турбулентности потока - достигается тем, что в верхней части поперечного сечения трубопровода на горизонтальных осях, расположенных по длине трубопровода на определенном расстоянии друг от друга, установлены пластины с возможностью их вращения вокруг горизонтальных осей. Пластины могут быть жестко соединены под углом друг к другу, расположены в ряд, а между пластинами могут быть установлены шайбы. 2 з.п. ф-лы, 6 ил.

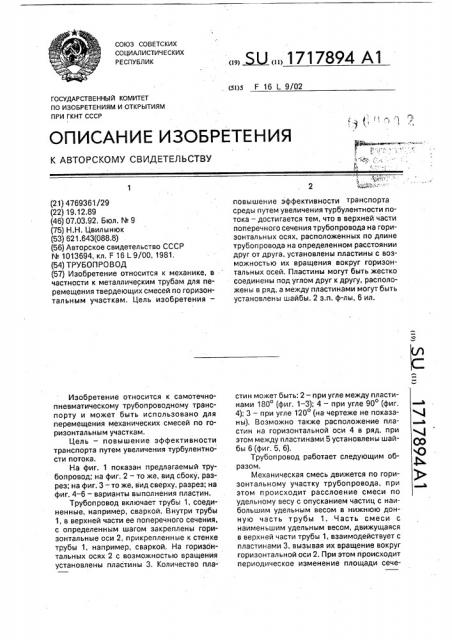

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е С К ИХ

РЕСПУБЛИК (я)5 F 16 L 9/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1 q (2.1) 4769361/29 (22) 19.12.89 (46) 07.03.92. Бюл. М 9 (75) Н.Н. Цвилынюк (53) 621.643(088,8) (56) Авторское свидетельство СССР

М 1013694, кл. F 16 1 9/00, 1981, (54) ТРУБОПРОВОД (57) Изобретение относится к механике, в частности к металличечким трубам для перемещения твердеющих смесей по горизонтальным участкам, Цель изобретения—

Изобретение относится к самотечнопневматическому трубопроводному транспорту и может быть использовано для перемещения механических смесей по горизонтальным участкам.

Цель — повышение эффективности транспорта путем увеличения турбуленгности потока, На фиг. 1 показан предлагаемый трубопровод; на фиг. 2 — то же, вид сбоку, разрез; на фиг. 3 — то же, вид сверху, разрез; на фиг. 4 — 6 — варианты выполнения пластин.

Трубопровод включает трубы 1, соединенные, например, сваркой. Внутри трубы

1, в верхней части ее поперечного сечения, с определенным шагом закреплены горизонтальные оси 2, прикрепленные к стенке трубы 1, например, сваркой. На горизонтальных осях 2 с возможностью вращения установлены пластины 3, Количество пла„„5U„„1717894 А1 повышение эффективности транспорта среды путем увеличения турбулентности потока — достигается тем, что в верхней части поперечного сечения трубопровода на горизонтальных осях, расположенных по длине трубопровода на определенном расстоянии друг от друга, установлены пластины с возможностью их вращения вокруг горизонтальных осей. Пластины могут быть жестко соединены под углом друг к другу, расположены в ряд, а между пластинами могут быть установлены шайбы. 2 з.п. ф-лы, 6 ил. стин может быть: 2 — при угле между пластинами 180 (фиг. 1 — 3); 4 — при угле 90 (фиг, 4); 3 — при угле 120 (на чертеже не показаны). Возможно также расположение пластин на горизонтальной оси 4 в ряд, при этом между пластинами 5 установлены шайбы 6(фиг. 5, 6).

Трубопровод работает следующим образом.

Механическая смесь движется по горизонтальному участку трубопровода, при этом происходит расслоение смеси по удельному весу с опусканием частиц с наибольшим удельным весом в нижнюю донную часть трубы 1. Часть смеси с наименьшим удельным весом, движущаяся в верхней части трубы 1, взаимодействует с пластинами 3, вызывая их вращение вокруг горизонтальной оси 2, При этом происходит периодическое изменение площади сече1717894 ния трубы 1, сопровождающееся колебанием скорости движения смеси. При этом происходит турбуленция потока смеси, приводящая к перемешиванию компонентов смеси. фиг.. 1 риг б

Фиг.,3 фиг 5

Составитель Н.Цвилынюк

Редактор С.Кулакова Техред М,Моргентал Корректор О.Кравцова

Заказ 866 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

При значительном различии в удельных весах компонентов смеси целесообразно применять конструкцию пластин, изображенных на фиг. 4, а при однородной смеси — на фиг. 1-3.

При использовании пластин, изображенных на фиг. 5, 6, пластины 5, вращаясь под действием потока вокруг горизонтальной оси 4, одновременно. смещаются друг относительно друга, что обеспечивает большое число изменений площади поперечного сечения трубы 1, что повышает турбуленцию потока.

Формула изобретения

1, Трубопровод, содержащий в верхней

5 части поперечного сечения пластины, о т ли ч а ю шийся тем, что, с целью повышения эффективности транспорта среды путем увеличения турбулентности потока, каждая пластина установлена на отдельной гори10 зонтальной оси с возможностью вращения.

2, Трубопровод по и. 1, о т л и ч а ю щ ий с я тем, что пластины на каждой оси жестко соединены под углом друг к другу.

3. Трубопровод по пп. 1 и 2, о т л и ч а ю15 шийся тем, что пластины на оси расположены в ряд, а между пластинами установлены шайбы.
