Реферат



Изобретение относится к средствам взрывания взрывчатых веществ с использованием электродетонаторов и может быть использовано во всех областях народного хозяйства, использующих энергию взрыва. Цель изобретения - повышение производительности за счет снижения времени зарядки блока конденсаторов-накопителей. Для этого к базе коммутирующего транзистора 3, включенного в цепь источника 1 постоянного тока, подключена последовательная цепочка, состоящая из элемента 5 стабилизации и замыкателя 6, причем управляющий элемент замыкателя 6 присоединен через пороговый элемент 23 к делителю напряжения , состоящему из резисторов 20 и 21 и подключенному параллельно к блоку конденсаторов-накопителей 10-12. В устройстве до момента полной зарядки блока конденсаторов-накопителей к транзисторному преобразователю 4 напряжения подается полное напряжение источника 1 тока, поэтому время зарядки сокращается. 1 ил. (Л С 11 XI ЧЭ ю ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 42 D 1/045

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4842959/23 (22) 25.06.90 (46) 07.03.92. Бюл. М 9 (71) Научно-исследовательский институт высоких напряжений при Томском политехническом институте им. С.М.Кирова (72) В,Ç.Полежаев (53) 622.235.432.2 (088.8) (56) Садовский Г,И. и др. Взрывные приборы и машинки для электровзрывания. Взрывной прибор КМ-1000. — М.; Недра, 1972, с.156-158.

Авторское свидетельство ЧССР

М 171862, кл. F 42 В 3/18, 15,03.78. (54) КОНДЕНСАТОРНЫЙ ВЗРЫВНОЙ

ПРИБОР (57) Изобретение относится к средствам взрывания взрывчатых веществ с использованием электродетонаторов и может быть

„„SU „„1717929 А1 использовано во всех областях народного хозяйства, использующих энергию взрыва.

Цель изобретения — повышение производительности за счет снижения времени зарядки блока конденсаторов-накопителей. Для этого к базе коммутирующего транзистора

3, включенного в цепь источника 1 постоянного тока, подключена последовательная цепочка, состоящая из элемента 5 стабилизации и замыкателя 6, причем управляющий элемент замыкателя 6 присоединен через пороговый элемент 23 к делителю напряжения, состоящему из резисторов 20 и 21 и подключенному параллельно к блоку конденсаторов-накопителей 10 — 12. В устройстве до момента полной зарядки блока конденсаторов-накопителей к транзисторному преобразователю 4 напряжения подается полное напряжение источника 1 тока, поэтому время зарядки сокращается. 1 ил.

1717929

Изобретение относится к средствам взрывания взрывчатых веществ с использованием электродетонаторов (ЭД) и может быть использовано в отраслях народного хозяйства, где применяется энергия взрыва. Изобретение предназначено для подрыва как высоковольтных ЭД типа ЭДВ-1, так и до 100 шт обычных промышленных ЭД типа ЭД-8.

Известен взрывной прибор типа КМ1000, содержащий гальваническую батарею, которая питает двухтактный транзисторный преобразователь, к выходу кото рого подкл ючен по вы шающий трансформатор, заряжающий через выпрямитель конденсатор-накопитель. Параллельно конденсатору-накопителю подключен делитель напряжения, к нижнему плечу которого подсоединен неоновый светосигнальный разрядник.

Недостатком такого взрывного прибора является его низкая надежность за счет отсутствия блока стабилизации напряжения, что приводит к заряжению конденсаторанакопителя выше номинального и пробою изоляции взрывного прибора, кроме того, светосигнальный разрядник горит и при снижении напряжения на конденсаторе-накопителе ниже номинального, так как напряжение гашения неонового разрядника значительно ниже напряжения его зажигания.

Наиболее близким по конструкции к предлагаемому является конденсаторный взрывной прибор, содержащий транзисторный преобразователь напряжения, подключенный через коммутирующий транзистор к источнику постоянного тока в виде гальванических элементов, причем к базе коммутирующего транзистора присоединен элемент стабилизации, а к выходу преобразователя через повышающий трансформатор и выпрямитель подключен блок конденсаторов-накопителей. Такое схемное решение позволяет заряжать конденсаторы-накопители до номинального напряжения даже при снижении питающего напряжения в три раза.

Недостатком такого взрывного прибора является его низкая производительность из-за длительности процесса зарядки конденсаторов-накопителей, который может достигать нескольких минут, так как процесс зарядки от стабилизированного источника питания идет по экспоненциальному закону.

Целью изобретения является повышение производительности за счет сокращения времени зарядки конденсаторов-накопителей.

Указанная цель достигается тем, что в конденсаторном взрывном приборе, содержащем транзисторный преобразователь напряжения, подключенный через коммутирующий транзистор к источнику постоянного тока, причем к базе коммутирующего транзистора присоединен элемент стабилизации, а к выходу преобразователя через повышающий трансформатор и выпрямитель подключен блок конденсаторовнакопителей со схемой управления, в него введены замыкатель с управляющим элементом, пороговый элемент и делитель напряжения, причем замыкатель включен последовательно с элементом стабилизации, управляющий элемент замыкателя соединен через пороговый элемент с делителем напряжения, включенным параллельно блоку конденсаторов-накопителей. Это позволяет заряжать конденсатор-накопитель до номинального напряжения без режима стабилизации на входе преобразователя, что резко уменьшает время зарядки конденсаторов-накопителей и тем самым увеличивает производительность взрывного прибора.

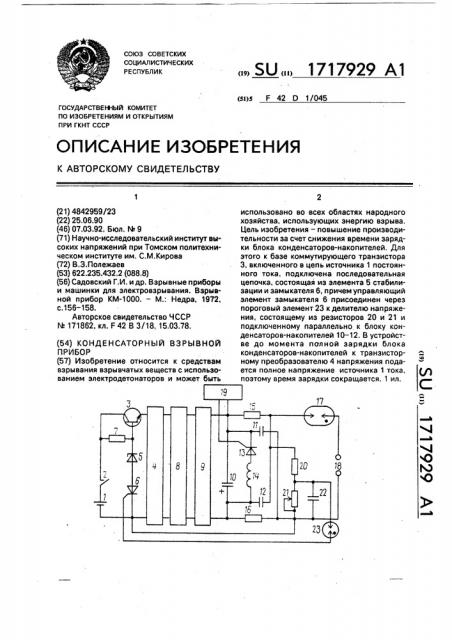

На чертеже изображена схема прибора.

Конденсаторный взрывной прибор содержит источник 1 постоянного тока в виде батареи из 10 шт. аккумуляторов Д-0,55 с напряжением до 14 В, подключенный через переключатель 2 и коммутирующий транзи.стор 3 типа КТ815Б к транзисторному преобразователю 4. База коммутирующего транзистора 3 подключена через последовательную цепочку из элемента стабилизации в виде стабилитрона 5 типа КС186Б и замыкателя 6 в виде тиристора КУ101А с отрицательным электродом источника постоянного тока. База транзистора 3 соединена с комплектором резистором типа 7 типа МЛТ-0,25-470 Ом, Выход транзисторного преобразователя 4 через повышающий трансформатор 8 и выпрямитель 9 подключен к блоку конденсаторов-накопителей 1012 типа К75-40 емкостью 20 мкФ.

Параллельно конденсатору-накопител ю 10 подключена последовательная цепочка, состоящая из управляемого вентиля 13 типа

Т320-16 и дросселя 14. Резисторы 15 и 16 подсоединены к выходу выпрямителя 9 для зарядки соответственно конденсаторов-накопителей 11 и 12. К блоку конденсаторовнакопителей 10 — 12 через коммутирующий разрядник 17 типа P-37 подключены зажимы 18 для подключения взрывной цепи. Схема 19 управления подключена к управляемому электроду вентиля 13. Параллельноо блоку конденсаторов-накопителей

10 — 12 подключен делитель напряжения, со1717929

Формула изобретения

50

Составитель В.Полежаев

Редактор Н.Лазаренко Техред М.Моргентал Корректор М,Максимишинец

Заказ 868 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 держащий резисторы 20 и 21 типа КЭВ-14,7 MOM и СП2-2-1 с сопротивлением 470 кОм. Параллельно резистору 21 подключены конденсатор 22 типа МБМ-160 В - 0,01 мкФ и пороговый элемент 23 в виде разряд-. ника ИНС-1, соединенный с управляющим элементом замыкателя 6 в виде тиристора.

Конденсаторный взрывной прибор работает следующим образом.

При подключении цепи источника 1 постоянного тока переключателем 2 через резистор 7 и базу коммутирующего транзистора 3 протекает управляющий ток, транзистор 3 работает в ключевом режиме, напряжение прикладывается к транзисторному преобразователю 4, который преобразует постоянный ток в переменный. После повышения напряжения трансформатором

8 и выпрямления выпрямителем 9 происходит зарядка блока конденсаторов-накопителей 10-12 до напряжения 1000 В, В связи с тем, что замыкатель 6 закрыт(не пропускает ток), стабилитрон 5 не ограничивает ток в базе коммутирующего транзистора 3, он работает в ключевом режиме, поэтому до конца зарядки конденсаторов-накопителей

10-12 к преобразователю 4 подходит полное напряжение от источника 1 постоянного тока.

При достижении номинального напряжения на конденсаторах-накопителях 1012 величины 1000 В пробивается пороговый элемент 23, конденсатор 22 разряжается через управляющий элемент замыкателя 6, последний открывается (переходит в проводящее состояние), стабилитрон 5 ограничивает ток в базе и на эмиттере коммутирующего транзистора 3 напряжение падает до 8,6 В. Заряд блока конденсаторов-накопителей 10-12 прекращается и поддерживается на достигнутом уровнем, После этого со схемы 19 управления подается импульс на управляемый вентиль 13, конденсатор 10 перезаряжается через

5 дроссель 14 до противоположной полярности. На коммутирующий разрядник 17 подается утроенное напряжение последовательно соединенных конденсаторов-накопителей 10 — 12, разрядник 17 пробивается

10 и взрывной импульс через зажимы 18 подается на цепь электродетонаторов. После взрыва источник 1 тока отключается переключателем 2, схемы обесточивается и замыкатель 6 переходит в непроводящее

15 состояние.

Конденсаторный взрывной прибор, со20 держащий транзисторный преобразователь напряжения, подключенный через коммутирующий транзистор к источнику постоянного тока, причем в базу коммутирующего транзистора включен элемент

25 стабилизации, а к выходу преобразователя через повышающий трансформатор и выпрямитель подключен блок конденсаторов-накопителей со схемой управления, отличающийся тем, что, с целью

30 повышения производительности путем сокращения времени заряда конденсаторовнакопителей, в него введены замыкатель с управляющим элементом, пороговый элемент и делитель напряжения, причем замы35 катель включен последовательно с элементом стабилизации, управляющий элемент замыкателя соединен через пороговый элемент с делителем напряжения, включенным параллельно блоку конденса40 торов-накопителей.
