Реферат



l7 1793

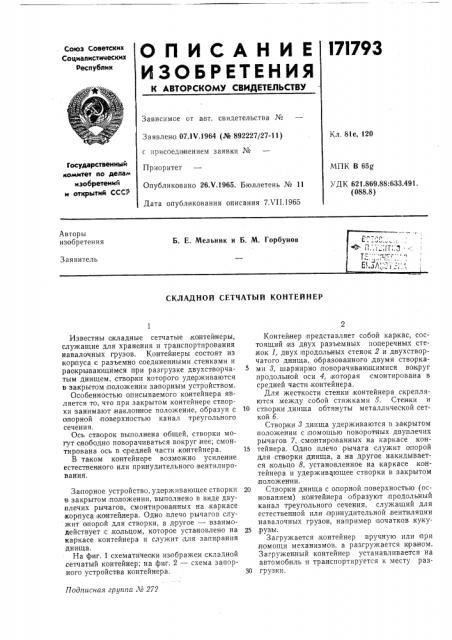

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от а вт. свидетельства №

Заявлено 07.1V.1964 (№ 892227/27-11) с присоединением заявки №

Приоритет

Опубликовано 26Х.1965. Бюллетень № 11

Дата опубликования описания 7Х11.1965

Кл. 81е, 120

Государственный

«омитет ло делам изобретений и открытий СССР

МПК В 65@

УДК 621.869.88:633.491. (088.8) Авторы изобретения

Б. Е. Мельник и Б. М. Горбунов

Заявитель.ьГ г

Е,зЛ,,": СКЛАДНОЙ СЕТЧАТЫЙ КОНТЕЙНЕР

Подписная группа ¹ 272

Известны окладные сетчатые контейнеры, служащие для хранения и транспортирования навалочных грузов. Контейнеры состоят из кор пуса с разъемно соединенными стенками и раскрывающимся при разгрузке двухстворчатым днищем, створки которого удерживаются в за крытом положении запорным JJcTpoHcTBOM.

Особенностью описываемого контейнера является то, что при закрытом контейнере створки занимают наклоненное положение, образуя с опорной поверхностью канал треугольного сечения.

Ось створок выполнена общей, створки могут свободно поворачиваться вокруг нее; смонтирована ось в средней части,контейнера.

В таком контейнере возможно усиление естественного или принудительного вентилирования.

За парное устройство, удерживающее створки в закрытом, положении, выполнено в виде двуплечих рычагов, смонтированных на,каркасе корпуса IK0IHTBHiHepa. Одно плечо рычагов служит опорой для створки, а дру гое — взаимодействует c,êoëâöîì, которое установлено на каркасе контейнера и служит для запирания днища.

На фиг. 1 схематичеоки изображен складной сетчатый контейнер; на фиг. 2 — схема запорного устройства .контейнера.

Контейнер представляет собой каркас, состоящий из двух разъемных по перечных стенок 1, двух продольных стенок 2 и двухстворчатого днища, образованного двумя створками 8, шарнирно поворачивающимися вокруг продольной оси 4, которая смонтирована в средней части контейнера.

Для жесткости стенки .контейнера скрепляются между .собой стяжками б. Стенки и

10 створки днища обтянуты металлической сеткой б.

Створки 8 днища удерживаются в закрытом положении с помощью поворотных двуллечих рычагов 7, .смонтированных на каркасе кон15 тейнера. О дно:плечо,рычага служит опорой для створки днища, а на другое накидывается,кольцо 8, установленное на каркасе,контейнера и удерживающее створки в закрытом положении.

20 Створки днища с опорной поверхностью (основанием) контейнера образуют, продольный канал треугольного сечения, служащий для естественной или п ринудительной,вентиляции навалочных грузов, например .початков куку25,рузы.

Загружается, контейнер .вручную или при помощи механизмов, а разгружается ираном.

Загруженный контейнер устанавливается на автомобиль и транспортируется к месту раз30 грузки.

171793 б

Составитель E. И. Кривенко

Редактор Л, В, Калащникова

Техред А. А. Качышникова

Корректор О. И. Попова

Типография, пр. Сапунова, 2

Кольца 8 снимаются с рычагом 7, и контейнер,поднимается, при этом рычаги и створки поворачиваются так, что груз высыпается.

Для установки контейнера в исходное положение сначала поворачиваются створки 8, а затем 1рычаги 7, которые кольцами 8 удерживаются в закрытом положении.

Предмет изобретения

Складной сетчатый контейнер,для хранения и транспортирования,навалочных грузов, преимущественно кукурузы в початках, состоящий из:корпуса с разъемно соединенными стенками и раскрывающегося при разгрузке двустворчатого днища, створки которого удерживаются в закрытом положении запорным устройством, отличающийся тем, что, с целью усиления естественного или принудительного вентилирования при хранении груза, створки днища при закрытом контейнере установлены в наклонное положение так, что образуют с, опорной .поверхностью канал треугольного сечения, lIIlpH этом створки имеют .общую ось поворота, смонтированную в средней части ко.нтейн ер а.

10 2. Контейнер по,п. 1, отличающийся тем, что запорное устройство выполнено в виде смонтированных,на,каркасе корпуса, поворотных двуплечих рычагов, у которых одно плечо служит опорой для створки днища, а другое—

15 взаимодействует с установленным на каркасе кольцом для запирания днища.

Заказ 1405/15 Тираж 1200 Формат бум.

60)(90 /з Объем 0,23 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
