Стенд для испытаний и исследований передач с гибкой связью

Стенд для испытаний и исследований передач с гибкой связью

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и может быть использовано для испытания и исследования передач и при водов с гибкойсвязью. Цель изобретения - расширение испытательных возможностей стенда посредством введения в контур дополнительных нагрузочных звеньев. При испытаниях на ведомых элементах испытуемой передачи создают нагружение при помощи тормозного генератора и порошкового тормоза соответственно, что позволяет задавать режимы нагружения. близкие к реальным. 2 ил.. Ј

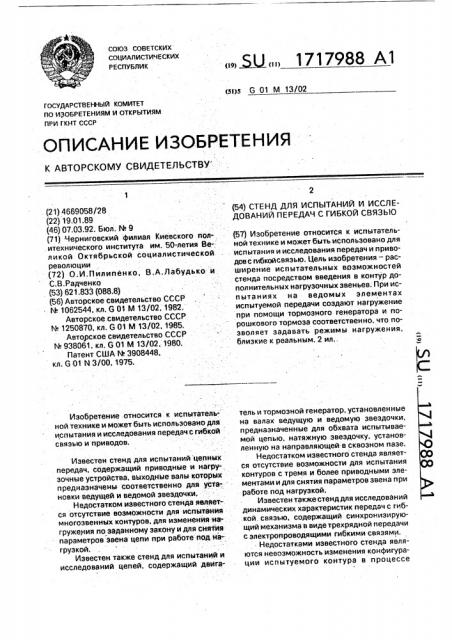

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 M 13/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (21) 4669058/28 (22) 19.01.89 (46) 07.03.92. Бюл. N. 9 (71) Черниговский филиал Киевского пол. итехнического института им. 50-летия Ве-: ликой Октябрьской социалистической революции (72) О.И,Пилипенко, В.А.Лабудько и.

С.В. Радченко (53) 621.833 (088.8) (56) Авторское свидетельство СССР

N- 1062544, кл. 6 01 М 13/02; 1982.

Авторское свидетельство СССР

N 1250870, кл. G 01 М 13/02, 1985.

Авторское свидетельство СССР

N. 938061, кл. G 01 M 13/02, 1980.

Патент CLUA f4 3908448, кл. G 01 NЗ/00,,1975.

Изобретение .относится к испытательной технике и может быть использовано для испытания и исследования передач с гибкой сВязью и приводов.

Известен стенд для испытаний цепных передач, содержащий приводные и нагрузочные устройства, выходные валы которых предназначены соответственно для уста-. новки ведущей и ведомой звездочки.

Недостатком известного стенда является отсутствие возможности для испытания многозвенных контуров, для изменения:магружения по заданному закону и для снятия параметров звена цепи при работе под йагрузкой.

Известен также стенд для испытаний и исследований цепей, содержащий двига,5U„, 1717988 Al

2 (54) СТЕНД ДЛЯ ИСПЫТАНИЙ И ИССЛЕДОВАНИЙ ПЕРЕДАЧ C ГИБКОЙ СВЯЗЬ!0 (57) Изобретение относится к испытательной технике и может быть использовано для испытания и исследования передач и приводов с мбкойсвязью. Цель изобретения — расширение испытательных возможностей стенда посредством введения в контур дополнительных нагрузочных звеньев; При испытаниях на ведомых элементах испытуемой передачи создают нагружение при помощи тормозного генератора и порошкового тормоза соответственно. что позволяет задавать режимы нагружения, близкие к реальным. 2 ил.. тель и тормозной генератор, установленные на валах ведущую и ведомую звездочки. предназначенные для обхвата испытываемой цепью, натяжную звездочку, установленную на направляющей в сквозном паэе.

Недостатком известного стенда является отсутствие возможности для испытания контуров с тремя и более приводными элементами и для снятия параметров звена при работе под нагрузкой.

Известен также стенд для исследований динамических характеристик передач с гибкой. связью, содержащий синхронизирующий механизма в виде трехрядной передачи с электропроводящими гибкими связями.

Недостатками известного стенда являются невозможность изменения конфигурации испытуемого контура в процессе

1717988

55 испытаний и усложненность синхрониэиру-. ющего механизма.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является стенд, содержащий двигатель, испытуемую гибкую связь, ведущий шкив, ведомый шкив, по крайней мере один дополнительный шкив, установленный с воэможностью перемещения относительно самого себя, плиту с направляющими сквозными прорезями для шкивов, Недостатком известного стенда является отсутствие воэможности для создания контура с несколькими нагружающими ведомыми шкивами, а также для снятия характеристик усилий, испытуемых гибкой связью во время работы.

Целью изобретения является расширение испытательных возможностей стенда посредством введения в контур дополнительных нагрузочных звеньев, а также упрощение конструкции синхронизирующего механизма для передачи данных исследований от датчика гибкой связи к измерительной аппаратуре.

Указанная цель достигается тем, что стенд снабжен тормозным генератором, связанным с ведомым звеном испытуемой передачи, передачей гибкой связью; порошковым тормозом, связываемым при помощи передачи гибкой связью со звеном испытуемой передачи, датчиком, закрепленным на, гибкой связи, кинематически связанным с двигателем поводком, установленным с возможностью вращения, и упругой муфтой, связывающей измерительную аппаратуру с

Г1оводком.

На фиг. 1 изображен стенд для испытания и исследования передач с гибкой связью, общий вид; на фиг. 2 — то же, горизонтальная проекция.

Стенд содержит двигатель 1, тормозной генератор 2 с нагрузочным сопротивлением

3; тиристорный преобразователь 4. соединенный с двигателем 1 и гормозным генератором 2, плиту 5 с отверстиями 6, количество и расположение которых может быть различным, установленные на плите при помощи крепления в отверстия 6 опору 7 и кронштейны 8, испытуемую передачу, состоящую из ведущего элемента 9, устанавливаемого на валу двигателя 1, ведомых элементов 10 и 11, устанавливаемых соответственно на валу тормозного генератора

2 и в опоре 7; натяжных элементов 12, устанавливаемых на кронштейнах 8, и гибкой связи 13, порошковый тормоз 14, связываемый передачей 15 с гибкой связью с ведомым элементом 11, поводок 16, установленный с возможностью вращения, например., закрепленный на валу 17 ведомого элемента 18 дополнительной передачи 19 с гибкой связью. связывающей поводок 16 с двигателем 1, закрепленный на испытуемой гибкой связи 7 датчик 20, связанный с поводком 16, токосьемник 21, упругую муфту

22, связывающую подвижную часть токосъемника 21 с валом 17, соединенный с неподвижной частью токосъемника 21 усилитель 23, выход которого соединен с осциллографом 24.

Использование плиты 5 с отверстиями 6 позволяет использовать любые контуры передач, соответствующие реальным.

При испытаниях.-на ведомых элементах

10 и 11 испытуемой передачи создают нагру>кение при помощи тормозного генерато- . ра 2 и порошкового тормоза 14 соответственно, «то позволяет задавать режимы нагружения, близкие к реальным.

Дополнительная передачи 19 с гибкой связью выполнена так. что угловая скорость вращения вала 17 и закрепленного на нем поводка 16 соответствует угловой скорости испытуемой гибкой связи 13.

Сигнал с эакрепляемого на испытуемой гибкой связи 7 датчика 20 через поводок 16, упругую муфту 22 и токосъемник 21 поступает на усилитель 23 и осциллограф 24.

Формула изобретения

Стенд для испытаний и исследований передач с гибкой связью, содержащий двигатель, плиту, имеющую по крайней мере два отверстия, закрепленные в последних кронштейны для установки звеньев испытуемой передачи,отл ича ющийсятем, что, с целью расширения испытательных возможностей стенда, он снабжен томрозным генератором, связываемым с ведомым звеном испытуемой передачи по крайней мере одной передачей с гибкой связью, по крайней мере одним порошковым тормозом, связываемым при помощи передачи с гибкой связью по крайней мере с одним из звеньев испытуемой передачи, установленным с возможностью вращения поводком, кинематически связанным с двигателем, закрепляемым на испытуемой гибкой связи датчиком, связанным с поводком, токосъемником и упругой муфтой, связывающей подвижную часть последнего с поводком.

1717988

Составитель M.Bàâèëîâ

Редактор Л.Гратилло Техред M.Moðãåíòàë Корректор M,Êó÷åðÿBàÿ

Заказ 871 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
