Способ определения мест разрушения конструкций

Способ определения мест разрушения конструкций

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике. Целью изобретения является повышение точности путём дополнительного измерения твердости в местах разогрева при циклическом нагружении конструкции и измерении теплового потока, излучаемого элементами конструкции.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<я)з G 01 N 3/32

ГОСУДАРСТВЕ ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

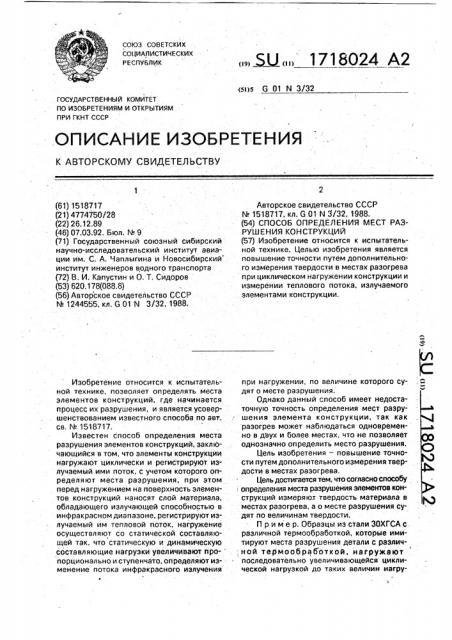

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1518717 (21) 4774750/28 (22) 26.12.89 (46) 07.03.92. Бюл. ¹ 9 (71) Государственный союзный сибирский научно-исследовательский институт авиации им. С. А. Чаплыгина и Новосибирский институт инженеров водного транспорта (72) В. И. Капустин и О. Т, Сидоров (53) 620,178(088.8) (56) Авторское свидетельство СССР № 1244555, кл. G 01 N 3/32, 1988.

Изобретение относится к испытательной технике, позволяет определять места элементов конструкций, где начинается процесс их разрушения, и является усовершенствованием известного способа по авт. св. ¹ 1518717.

Известен способ определения места разрушения элементов конструкций, заключающийся в том, что элементы конструкции нагружают циклически и регистрируют излучаемый ими поток. с учетом которого определяют места разрушения, при этом перед нагружением на поверхность элементов конструкций наносят слой материала, обладающего излучающей способностью в инфракрасном диапазоне, регистрируют излучаемый им тепловой поток, нагружение осуществляют со статической составляющей так, что статическую и динамическую составляющие нагрузки увеличивают пропорционально и.ступенчато, определяют изменение потока инфракрасного излучения е

„„Я „„1718024 А2

Авторское свидетельство СССР

¹ 1518717, кл. G 01 N 3/32, 1988. (54) СПОСОБ ОПРЕДЕЛЕНИЯ МЕСТ РАЗРУШЕНИЯ КОНСТРУКЦИЙ (57) Изобретение относится к испытательной технике. Целью изобретения является повышение точности путем дополнительного измерения твердости в местах разогрева при циклическом нагружении конструкции и измерении теплового потока, излучаемого элементами конструкции. при нагружении, по величине которого судят о месте разрушения.

Однако данный способ имеет недостаточную точность определения мест разрушения элемента конструкции, так как разогрев может наблюдаться одновременно в двух и более местах, что не позволяет однозначно определить место разрушения.

Цель изобретения — повышение точности путем дополнительного измерения твердости в местах разогрева.

Цель достигается тем, что согласно способу определения места разрушения элементов конструкций измеряют твердость материала в местах разогрева, а о месте разрушения судят по величинам твердости.

Пример. Образцы из стали ЗОХГСА с. различной термообработкой, которые имитируют места разрушения детали с различной термообраооткой, нагружают последовательно увеличивающейся циклической нагрузкой до таких величин нагру1718024

Формула изобретения

Составитель В.Капустин

Редактор С.Патрушева Техред M.Mîðãåíòàë Корректор М.Максимишинец

Заказ 872 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 зок, пока в рабочей части образцов не обнаруживался разогрев на 0,2 С. Усталостные испытания трех партий стандартных обоаэцов одинаковой геометрии, но с различной термообработкой; показали, что образцы с твердостью НВ=460 разрушились после

2,3 104 циклов. Образцы с твердостью

НВ=330 — после 4,1 10 циклов. Образцы с твердостью НВ=180 не разрушились на базе 2 10 циклов.

Таким образом, дополнительное измерение твердости в месте разрушения позволяет определить место наиболее вероятного разрушения, Для этого достаточно проводить измерение твердости в местах с Одинаковой интенсивностью.инфракрасного излучения. Подвергается разрушению раньше та точка, у которой5 твердость выше., Способ определения мест разрушения

10 конструкций по авт. св. М 1518717, о т л ич а ю шийся тем, что, с целью повышения точности, измеряют твердость в местах предраэрушений, а о месте разрушения судят по величине твердости.
