ИЗ)8

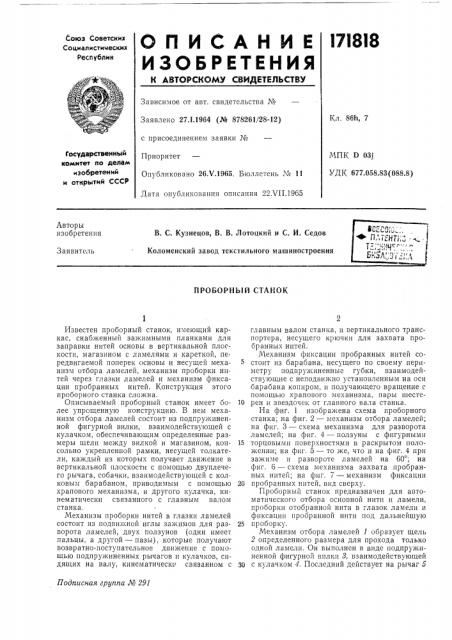

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства Уо

Кл. 86h, 7

Заявлено 27,1.1964 (№ 878261/28-12) с присоединением заявки _#_e

Приоритет

Опубликовано 26Х.1965. Бюллетень М 11

Дата опубликования описания 22Л П.19б5

Государствеииый комитет по делам изобретений и открытий СССР

МПК п 03j

УДК 677.058.83(088.8) Авторы изобретения

В. С. Кузнецов, В. В. Лотоцкий и С. И. Седов

Коломенский завод текстильного машиностроения

Заявитель

П РО БОР Н Ь!Й СТА 11 О К

Подписная группа М 291

Известен проборный станок, имеющий каркас, снабженный зажимными планками для заправки нитей основы в вертикальной плоскости, магазином с ламелями и кареткой, передвигаемой поперек основы и несущей механиз,I отбора ламелей, механизм проборки нитей через глазки ламелей и механизм фиксации пробранных нитей. Конструкция этого проборного станка сложна.

Описываемый проборный станок имеет более упрощенную конструкцию, В нем механизм отбора ламелей состоит из подпружиненной фигурной вилки, взаимодействующей с кулачком, обеспечивающим определенные размеры щели между вилкой и магазином, консольно укрепленной рамки, несущей толкатели, каждый из которых получает движение в вертикальной плоскости с помощью двуплечего рычага, собачки, взаимодействующей с колковым барабаном, приводимым с помощью храпового механизма, и другого кулачка, кинематически связанного с главным валом станка.

Механизм проборки нитей в глазки ламелей состоит из подвижной иглы зажимов для разворота ламелей, двух ползунов (один имеет пальцы, а другой — пазы), которые получают возвратно-поступательное движение с помощью подпружиненных рычагов и кулачков, сидящих на валу, кинематически связанном с главным валом станка, и вертикального транспортера, несущего крючки для захвата пробранных нитей.

Механизм фиксации пробранных нитей состоит из барабана, несущего по своему периметру подпружиненные губки, взаимодействующие с неподвижно установленным HB ocu барабана копиром, и получающего вращение с помощью храпового механизма, пары шесте10 рен и звездочек от главного вала станка.

На фиг. 1 изображена схема проборного станка; на фиг. 2 — механизм отбора ламелей; на фиг. 3 — схема механизма для разворота ламелей; на фиг. 4 — ползуны с фигурными

15 торцовыми поверхностями в раскрытом положении; на фиг. 5 — то же, что и на фиг. 4 при зажиме и развороте ламелей на бО, на фиг. б — схема механизма захвата пробранных нитей; на фиг. 7 — механизм фиксации

20 пробранных нитей, вид сверху.

Проборный станок предназначен для автоматического отбора основной нити и ламели, проборки отобранной нити в глазок ламели и фиксации пробранной нити под дальнейшую

25 проборку.

Механизм отбора ламелей 1 образует щель

2 определенного размера для прохода только одной ламели. Он выполнен в виде подпружиненной фигурной вилки 3, взаимодействующей

30 с кулачком 4. Последний действует на рычаг 5

171818

3 и через тяги б и 7 воздействует на вилку 8„ которая опускается (см. фиг. 1 и 2) При этом между вилкой и магазином 8 ламелей (на фиг. 2 показан верх магазина 8) образуется щель 2. Выдвижение ламелей осуществляется толкателями 9. Команду на выдвижение ламели получают от колкового барабана 10, который воздействует на одну из собачек 11 закрепленных на оси 12, своим колком 18. Собачка

11 делает качательное движение вперед и входит в зацепление с двуплечим рычагом 14, имеющим ось 15 вращения. При этом толкатель 9 поднимается и своим выступом 16 подает в вертикальной плоскости одну ламель 1 в шель 2. Колковый барабан 10 приводится от главного вала станка. Кулачок 17, сидящий на кулачковом валу 18, взаимодействует с рычагом 19, который передает качательное движение тяге 20, несущей собачку. Последняя входит в зацепление с храповиком 21, осуществляя поворот колкового барабана 10 на один зуб.

После того как ламель 1 вошла в щель 2, от пружины 22 через промежуточное звено 28 начинает двигаться ползун 24, несущий зажимы для разворота ламелей (см. фиг. 3 — 5).

Этот ползун имеет два пальца 25 и скосы под углом 60 . Ламель 1 на пальце подается к месту проборки. Навстречу ползуну 24 движется ползун 26, который имеет соответствующие пазы и скосы под углом 60 . Ползун 26 получает движение от кулачка 27 через рычаг 28, тягу

29, рычаг 80, сидящий на оси 81, и промежуточное звено 82. Ползуны 24 и 26 встречаются, зажимают ламель в верхней части и разворачивают ее по скосу на 60 (см. фиг. 5).

Для того чтобы пробрать нить, ламель необходимо развернуть на 90 к проборщице, что выполняется при помощи зажимов 88 и 84, приводимых от кулачка 85, сидящего на кулачковом валу 86, через рычаг 87, тягу 88 и рычаги 89 и 40 (см. фиг. 1 и 3).

Кулачковые валы 18 и 86 приводятся от привода станка через звездочки 41 и 42 посредством цепной передачи 48.

После того как ламель 1 зафиксирована под проборку нити в глазок ламели, проборная игла 44 (см. фиг. 6) получает возвратнопоступательное движение. От общей массы основных нитей 45, зажатых в зажимных планках 46, отбирается нить 47, которую игла

44 пробирает через глазок ламели. Обратный ход игла 44 получает от кривошипа 48. Вал

49, на котором сидит кривошип, получает вращательное движение от главного вала 50 через конические шестерни 51 и 52. В конце прямого хода иглы 44 пробранная через глазок ламели нить 47 снимается крючком 58, укрепленным на вертикальном транспортере 54 и проходящим в пазу проборной иглы 44, и доставляется к раскрытым губкам 55, расположенным по периметру барабана 56 механизма

60 фиксации пробранных нитей (см. фиг. 1 и 7).

От главного вала станка приводятся звездочки

57 и 58 и вал 59. Через косозубые шестерни

60 и 61 получает вращение вал 62 и кулачки

68 и 64, жестко сидящие на этом валу. От кулачка 64 получает качательное движение рычаг 65, а от него собачка бб, которая действует на зуб храповика 67 и поворачивает губки.

В то время, когда нить 47 от проборной иглы 44 подается крючком 58 к губкам 55, последние открыты под воздействием копира 68.

Как только происходит поворот губок на один зуб, раскрытая пара губок соскакивает с большого радиуса копира 68 и под действием пружины 69 губки прижимают нить к своему корпусу. После того как собачка бб повернет храповик 67 на один зуо, собачка 71, связанная с рычагом 65 тягой 70, удерживает губки в данном положении через храповик 72, что дает возможность точно зафиксировать нить

ДЛЯ ItPOOOP11IÈÖÛ, Предмет изобретения

1. Проборный станок, имеющий каркас, снабженный зажимными планками для заправки нитей основы в вертикальной плоскости, магазином с ламелями и кареткой, передвигаемой поперек основы и несущей механизм отбора ламелей, механизм проборки нитей в глазки ламелей и механизм фиксации пробранных нитей, отличающийся тем, что, с целью упрощения конструкции, механизм отбора ламелей состоит из подпружиненной фигурной вилки, взаимодействующей с кулачком, обеспечивающим определенные размеры щели между вилкой и магазином, и консольно укрепленной рамки, несущей толкатели, каждый из которых получает движение в вертикальной плоскости посредством двуплечего рычага и собачки, взаимодействующей с колковым барабаном, приводимым в движение с помогцью храпового механизма и другого кулачка, кпнематически связанного с главным валом.

2. Станок по п. 1, отличающийся тем, что, механизм проборки нитей в глазки ламелей состоит из подвижной иглы зажимов для разворота ламелей, двух ползунов, один из которых имеет пальцы, а другой — пазы и которые получают возвратно-поступательное движение с помощью подпружиненных рычагов и кулачков, сидящих на валу, кинематически связанном с главным валом станка, и вертикального транспортера, несущего крючки для захвата пробранных нитей.

3. Станок по п. 1, отличающийся тем, что механизм фиксации пробранных нитей состоит из барабана, несущего по своему периметру подпружиненные губки, взаимодействующие с неподвижно установленным на оси барабана копиром, и получающего вращение с помощью храпового механизма, пары шестерен и звездочек от главного вала станка.

171818 70 ф

5б бб бУ 55 бб 5 5У 5д юг 7.
