Реферат



Изобретение относится к приборостроению и может быть использовано в устройствах для установки на панели приборов светодиодов. Цель изобретения - повышение эксплуатационных возможностей - достигается тем, что в держателе для светодиода, содержащем эластичный корпус 1 с внутренними продольными выступами 4, 5, расположенными в два ряда с зазором для размещения фланца 7 светодиода 3, с цанговыми прорезями 9 в стенках корпуса, с наружными продольными выступами 10 и кольцевым фланцем 11, для закрепления держателя в отверстии панели выполнены продольные, смещенные относительно друг друга, взаимно заходящие цанговые прорези 8, 9. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ss)s Н 05 К 7/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1499533 (21) 4838760/21

{22) 12.06.90

{46) 07.03.92. Бюл. hL 9 (71) Конструкторское бюро "Электроприборостроения" (72) С.l0.Кавецкас и Е.С.Ляшко (53) 621.385.2.002.73 (088.8) (56) Авторское свидетельство СССР . N 1499533, кл. Н 05 К 7/02, 1986. (54) ДЕРЖАТЕЛЬ ДЛЯ СВЕТОДИОДА (57) Изобретение относится к приборостроению и может быть использовано в устройствах для установки на панели приборов, Ы ÄÄ 1718396 А2 светодиодов. Цель изобретения — повышение эксплуатационных возможностей — до.-. стигается тем, что в держателе для светодиода, содержащем эластичный корпус 1 с внутренними продольными выступами 4, 5, расположенными в два ряда с зазором для размещения фланца 7 светодиода 3, с цанговыми прорезями 9 в стенках корпуса, с наружными продольными выступами 10 и кольцевым фланцем 11, для закрепления держателя в отверстии панели выполнены продольные, смещенные относительно друг друга, взаимно заходящие цанговые прорези 8, 9. 6 ил.

1718396

Изобретение относится к приборостроению, может быть использовано в устройствах для установки на панели приборов светодиодов и является усовершенствованием держателя для светодиодов по авт, св.

ЬЬ 1499533.

Известен держатель для светодиода.

- содержащий эластичный корпус с внутренней полостью для размещения светодиода, внутренними продольными выступами, расположенными в два ряда с зазором, для размещения фланца светодиода с цанговыми прорезями в стенках корпуса, с наружными продольными выступами и кольцевым фланцем для закрепления держателя в отверстии панели.

Недостатком данной конструкции является невозможность использования держателя одного типоразмера для крепления разновеликих по диаметру светодиодов обусловленная тем, что цанговые прорези в стенках корпуса выполнены с одной стороны и позволяют деформировать корпус только со стороны прорезей во время введения фланца светодиода в зазор между двумя рядами внутренних выступов, Корпус держателя в цилиндрической части, соприкасающейся с корпусом светодиода, и фланец прорезей не имеют и установка в такой держатель светодиодов большего или меньшего диаметра невозможна. Для крепления каждого типоразмера светодиода держателями этой конструкции необходимо иметь соответствующие типоразмеры держателей.

Цель изобретения — крепление разновеликих светодиодов в корпусе держателя.

Указанная цель достигается тем, что в держателе для светодиода, содержащем эластичный корпус с внутренней. полостью для размещения светодиода, внутренними продольными выступами расположенными в два ряда с зазором для размещения фланца светодиода, с цанговыми прорезями в стенках корпуса, с наружными продольными выступами и кольцевым фланцем для закрепления держателя в отверстии панели выполнены продольные, смещенные друг относительно друга взаимно заходящие цанговые прорези.

На фиг. 1 изображен держатель для светодиода, общий вид; на фиг. 2 — видА на фиг.

1; на фиг. 3 — разрез Б-Б на фиг. 2; на фиг.

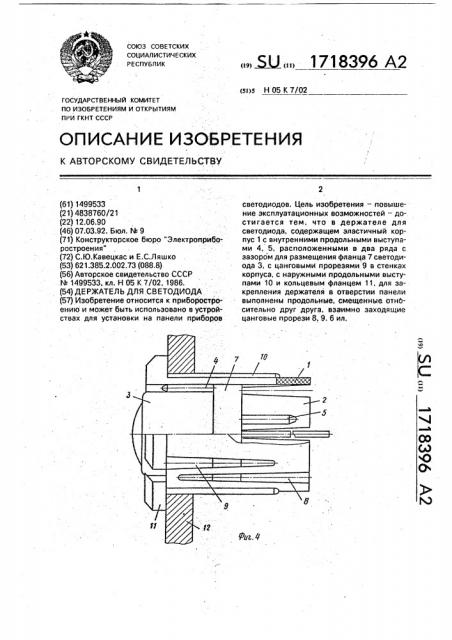

4 — держатель с установленным в нем светодиодом большего размера, закрепленный в отверстии панели прибора; на фиг, 5- то же, меньшего размера; на фиг. 6 — то же, номинального размера.

Держатель для светодиода содержит эластичный(например, из полиэтилена низкого. давления) корпус 1 с внутренней полостью 2 для размещения светодиода 3, внутренними выступами 4 и 5, выполненными в два ряда с зазором.6 для размещения флан5 ца 7 светодиода 3, с выполненными с двух .сторон продольными смещенными друг относительно друга взаимно заходящими цанговыми прорезями 8 и 9 в стенках корпуса

1, с наружными продольными выступами 10

10 и кольцевым разрезным фланцем 11 для закрепления держателя в отверстии панели

12.

Держатель используется следующим образом.

15 При соответствии размеров держателя размерам светодиода эластичный корпус 1 вставляется в отверстие панели 12 до упора в нее кольцевым разрезным фланцем 11.

Закрепление держателя в панели 12 проис20 ходит за счет упругой деформации наружных продольных выступов 10, Затем во внутреннюю полость 2 со стороны цанговых прорезей 8 вводится светодиод 3, который своим фланцем 7 разжимает эластичный

25 корпус 1 и, дойдя до упора в торцовые поверхности внутренних продольных выступов 4, занимает положение в зазоре 6 между рядами выступов 4 и 5. При этом стенки каждой из цанговых прорезей 8 и 9 остаются в номинальном положении параллельно

30 друг другу.

При превышении размеров светодиода размеров держателя корпус 1 держателя вставляется в отверстие панели 12 до упора в нее кольцевым разрезным фланцем 11 и

35 удерживается в ней; Затем во внутреннюю полость 2 со стороны цанговых прорезей 8 вводится светодиод 3 аналогично описанному ранее случаю. Корпус 1 держателя деформируется в вершинах цен говых

40 прорезей 8 и 9, стенки которых раздвигаются и позволяют корпусу 1 охватить корпус .светодиода, имеющий большие номинальные размеры. При этом происходит упругая деформация наружных продольных высту45 пов 10 и держатель закрепляется в отверстии панели 12;

При превышении размеров держателя размеров светодиода корпус 1 держателя вставляется в отверстие панели 12 до упо50 ра в нее кольцевым разрезным фланцем 11 и закрепляется в нем за счет упругой деформации наружных продольных выступов 10.

Затем во внутреннюю полость 2 со стороны цанговых прорезей 8 и 9 вводится светоди55 од 3 аналогично описанным ранее двум случаям. Корпус 1 держателя при этом деформируется в вершинах цанговых прорезей 8 и 9, стенки которых сдвигаются и позволяют корпусу 1 охватить корпус свето1718396 диода, имеющий меньшие номинальные размеры.

Положительный эффект заключается в использовании держателя одного типоразмера для крепления светодиодов нескольких типоразмеров, что позволяет сократить номенклатуру держателей и расходы на их проектирование и оснащение при изготовлении. д

Формула. изобретения

Держатель для светодиода по а вт. с в. hL 1499533, отличающийся тем, что, с целью расширения эксплуатаци5 онных возможностей; в корпусе выполнены дополнительные цанговые прорези со стороны, противоположной основным цанговым прорезям.

17.18396

Б — Б

1718396
