Устройство для закрепления хирургического лезвия

Устройство для закрепления хирургического лезвия

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине. Цель изобретения - снижение травматичности. Устройство имеет рукоятку t, стержень 2, пазы, основания которых выполнены в виде треугольных канавок, передний 5 и задний б упоры, поверхности 9,10 упоров выполнены наклонными, вершина 11 закруглена, а основание 12 расположено над плоскостью пазов, лезвие 13. Лезвие 13 устанавливают в пазы, перемещая его до торца 9 упора 5, совмещая с рабочей поверхностью 10 упора 6.3 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Si)5 А 61 В 17/32

ГосУДАРствей ыЯ комитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К. А870РСКОМУ СВИДЕТЕЛЬСТВУ (21) 4156626/14 (22) 01.12.86 (46) t5.03;92. Бюл. М 10 (71) Научно-производственное объединение

"Мединструмент" (72) Б.Ç.Богуславский, Р.А.Айдаров, А.А.Гарафиев, P.P.Ãàôàðîâ и Р.С.Шайхутдинов (53) 615.475(088 8) (56) Авторское свидетельство СССР

% 387702, кл, А 61 В 17/32, 1973. (54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ХИРУРГИЧЕСКОГО ЛЕЗВИЯ

„, Я2„„1718862 Al (57} Изобретение относится к медицине.

Цель изобретения — снижение травматичности. Устройство имеет рукоятку 1, стержень

2, пазы, основания которых выполнены в виде треугольных канавок, передний 5 и задний 6 упоры, поверхности 9, 10 упоров выполнены наклонными, вершина 11 закруглена, а основание 12 расположено над плоскостью пазов, лезвие 13. Лезвие 13 устанавливают в пазы, перемещая его до торца 9 упора 5, совмещая с рабочей поверхностью 10 упора 6. 3 ил.

1718862

Изобретение относится к медицине, а именно к хирургическим инструментам.

Целью изобретения является снижение травматичности путем повышения жесткости фиксации лезвия.

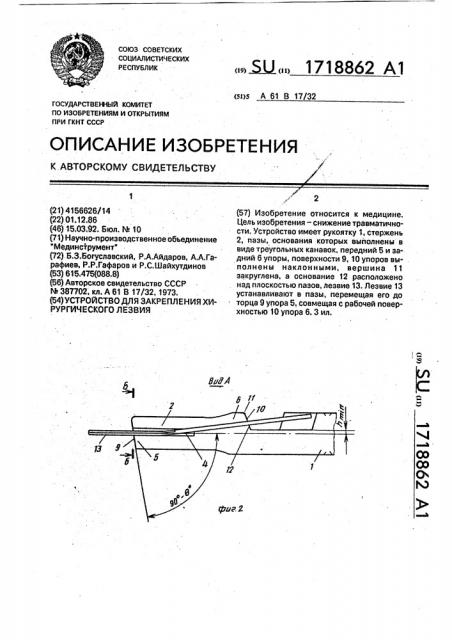

На фиг.1 изображено устройство, общий вид; нафиг,2- видА на фиг.1; на фиг.Зразрез Б-Б на фиг,2.

Устройство имеет рукоятку 1, стержень

2, пазы 3 и 4, передний 5 и задний 6 упоры.

Основания 7 и 8 пазов выполнены в виде треугольных канавок, торцовая поверхность 9 переднего упора и рабочая поверхность 10 заднего упора выполнены наклонными к плоскости рукоятки, вершина

11 заднего упора выполнена закругленной, а его основание 12 расположено над плоскостью пазов, В устройстве устанавливают лезвие 13.

Лезвие 13 вводят широ«ой частью фигурного отверстия в фиксирующие пазы 3 и

4 стержня 2 до торцовой поверхности 9 переднего упора 5, после чего совмещают фигурнов отверстие лезвия 13 с рабочей поверхностью 10 заднего упора 6.

В силу того, что основание 12 заднего упора 6 расположено над плоскостью пазов

3 и 4, лезвие 13 несколько прогибается, обеспечивая контакт с передним упором 5

5 по основаниям 7 и 8 пазов 3 и 4.

При сьеме лезвия 13 со стержня 2 зажимом или пинцетом оттибается его хвостовая часть и продвигается по направлению к переднему упору5до полного выхода из пазов

10 Зи4.

Формула изобретения

Устройство для закрепления хирургического лезвия, содержащее рукоятку и стер15 жень с пазами, передними задним упорами, о т л и ч а ю щ е е с я тем, что, с целью снижения травматичности путем повышения жесткости фиксации лезвия, основание каждого паза выполнено в виде треугольных

20 канавок, торцовая поверхность переднего упора и рабочая поверхность заднего упора выполнены наклонными к плоскости рукоят«и, вершина заднего упора выполнена закругленной, а его основание расположено

25 над плоскостью пазов.

1718862

Составитель П. Колтунов

Редактор О.Юрковецкая Техред M.Ìoðãåíòàë Корректор С. Щевкун

Заказ 713 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
