Грыжевой бандаж

Грыжевой бандаж

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, в частности к изготовлению грыжевых бандажей . Цель изобретения - обеспечение улучшения адаптации больного с гиганскими вентральными грыжами к условиям раннего послеоперационного периода. Грыжевой бандаж содержит компрессионный элемент 1, состоящий из плотной ткани с поперечно вшитыми на концах металлическими планками 2, 3, ограничитель давления в виде стопорного винта 5, закрепленного в центре металлических планок 2, 3, элементы крепления в виде двух съемных скоб 6,7 из сверхэластичного никелида титана с термомеханической памятью, зафиксированных в отверстиях 4 на концах металлических планок 2, 3, устройство для контроля внутрибрюшного давления в виде пневмокамеры, последовательно соединенные через патрубок с аппаратом Вальтмана, сильфоном, двумя индукционными катушками , усилителем, самопишущим прибором. Зил. 00 чэ о ф€/г..1

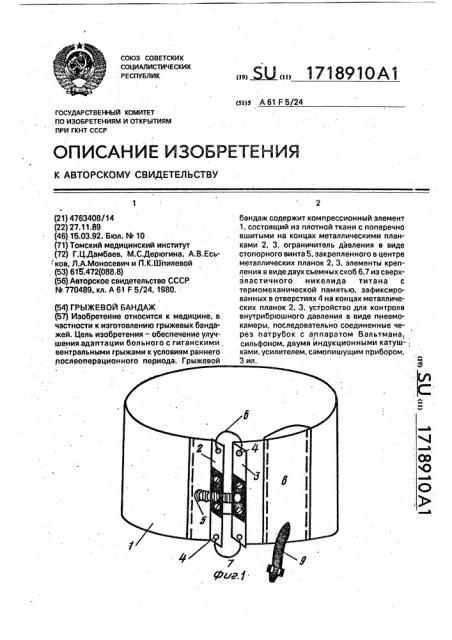

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

119) (11) (s1)s А 61 F 5/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О

С>

1 (21) 4763408 (22) 27.11.89 (46) 15.03.92. Бюл. М 10 (71) Томский медицинский институт . (72) Г.Ц,Дамбаев, М.С.Дерюгина, А.В.Есь ков, Л.А.Моносевич и IT.Ê;Øïèëåâîé (53) 615.472(088.8) (56) Авторское свидетельство СССР

ЬЬ 770489 кл. А 61 Р 5/24, 1980. (54) ГРЫЖЕВОИ БАНДАЖ (57) Изобретение относится к медицине, в частности к изготовлению грыжевых бандажей. Цель изобретения — обеспечение улучшения адаптации больного с гиганскими вентральными грыжами к условиям раннего послеоперационного периода. Грыжевой бандаж содержит компрессионный элемент

1, состоящий из плотной ткани с поперечно вшитыми на концах металлическими планками 2, 3, ограничитель давления в виде стопорного винта 5, закрепленного в центре металлических планок 2, 3, элементы крепления в виде двух съемных скоб 6,7 из сверхэластичного никелида титана с термомеханической памятью, зафиксированных в отверстиях 4 на концах металлических планок 2, 3, устройство для контроля внутрибрюшного давления в виде пневмокамеры, последовательно соединенные через патрубок с аппаратом Вальтмана сильфоном, двумя индукционными катуш- . ками, усилителем, самопишущим прибором.

3 ил.

1718910

Изобретение относится к медицине, в частности к изготовлению бандажей для предоперационной подготовки больных с гигантскими вентральными, грыжами.

Целью изобретения является обеспечение улучшения адаптации больного с гигантскими вентральными грыжами к условиям раннего послеоперационного периода.

На фиг,1 показан бандаж, вид спереди; на фиг.2 — то же, вид сбоку; на фиг.3 — устройство для регистрации внутрибрюшного давления.

Грыжевой бандаж содержит компрессионный элемент 1, состоящий из плотной ткани с поперечно вшитыми металлическими планками 2,3 с отверстиями 4 на концах планок 2, 3, ограничитель давления в виде стопорного винта 5, закрепленного в центре металлических планок 2,3., элемент крепления в виде двух съемных скоб 6, 7 из сверхэластичного никелида титана с термомеханической памятью, фиксирующихся в отверстиях 4 на концах планок 2, 3, устройство для контроля внутрибрюшинного давления выполено в виде пневмокамеры 8, вмонтировано в компрессионный элемент 1 и соединяется через патрубок S с регистрирующим устройством, состоящим из аппарата Вальтмана 10, сильфона 11, двух индукционных катушек 12, 13, усилителя 14, и самопишущего прибора 15.

Бандаж применяют следующим образом.

Бандаж накладывают в горизонтальном положении больного после вправления со. держимого грыжевого мешка. Под спину пациента проводят компрессионный элемент 1

-из плотной ткани, края компрессионного элемента с вшитыми планкамй 2, 3 сближаются. В концевые отверстия 4 планок 2, 3 в состоянии полного разгибания вставляют охлажденные скобы 6, 7 из сверхэластичного никелида титана. В последующем по мере их нагревания от окружающей среды. или

5 рук пациента происходит сжимание скоб 6, 7, что приводит к плавному и равномерному повышению внутрибрюшинного давления.

Степень компрессии брюшной стенки регулируется стопорным винтом 5, соединяю10 щим обе планки 2, 3 в центре через резьбовые отверстия. Одновременно проводят графическую регистрацию изменений внутрибрюшинного давления посредством регистрирующего устройства, состоящего

15 из последовательно соединенных аппарата

Вальтмана 10, сильфона 11, двух индукционных катушек 12, 13, усилителя 14 и самопишущего прибора 15.

20 Формула изобретения

Грыжевой бандаж, содержащий компрессионный элемент с пневмокамерами, элементы крепления, устройство регулирования давления, отл и ч а ю щи и с я тем, 25 что, с целью обеспечения улучшения адаптации больного с гигантскими вентральными грыжами к условиям раннего послеоперационного периода, в него введено устройство для контроля внутрибрюшно30 го давления в виде пневмокамеры, вмонтированное в компрессионный элемент и соединенное через патрубок с регистрирующим устройством, при этом элементы. крепления выполнены в виде двух

35 съемных скоб из сверхэластичного никелида титана, обладающего термомеханической памятью формы, а устройство регулирования, выполненное в виде винта, закреплено в центре металлических планок компрессионного элемента.

1718910

Составитель В.Ваганов

Техред M.Ìîðãåí Tàë Корректор И.Муска

Редактор А.Мотыль

Проиаеодстеенно-издательский койбйнат Патент", г. Упггород, уп.гагарина, 101

Заказ 716 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб;, 4(5
