Реферат



Изобретение относится к медицинской технике, а именно к устройствам для массажного воздействия. Цель изобретения - повышение эффективности массажа за счет уменьшения площади застойных зон массируемых участков тела. Для этого шнеки устанавливаются на расстоянии, при котором вершины витков соседних шнеков перекрываются . 2 з.п. ф-яы. Зил..

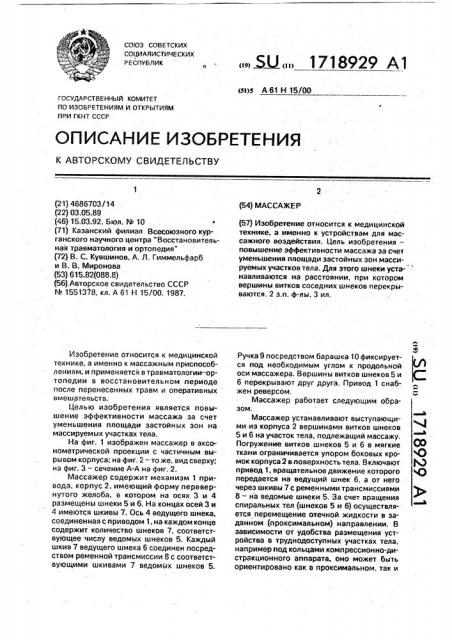

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l 9) (!! ) (si)s А 61 Н 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (54) МАССАЖЕ Р

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4686703/14

{22) 03.05.89 (46) 15.03.92. Бюл. № 10

0 (71) Казанский филиал Всесоюзного курганского научного. центра "Восстановительная травматология и ортопедия" (72) В. С. Кувшинов, А. Л. Гиммельфарб и В. B. Миронова (53) 615.82(088.8) (56).Авторское свидетельство СССР

¹ 1551378, кл. А 61 Н 15/00, 1987.

Изобретение относится к медицинской технике, а именно к массажным приспособлениям, и применяется в травматологии — ортопедии в восстановительном периоде после перенесенных травм и оперативных вмешательств.

Целью изобретения является повышение эффективности массажа за счет . уменьшения площади застойных зон на массируемых участках тела.

На фиг. 1 изображен массажер в аксонометрической проекции с частичным вырывом корпуса; на фиг. 2 — то же, вид сверху; на фиг. 3 — сечение А-А на фиг. 2.

Массажер содержит механизм 1 привода, корпус 2, имеющий форму перевернутого желоба, в котором на осях 3 и 4 размещены шнеки 5 и 6. На концах осей 3 и

4 имеются шкивы 7. Ось 4 ведущего шнека, соединенная с приводом 1, на каждом конце содержит количество шнеков 7. соответствующее числу ведомых шнеков 5, Каждый шкив 7 ведущего шнека 6 соединен посредством ременной трансмиссии 8 с соответствующими шкивами 7 ведомых шнеков 5. (57) Изобретение относится к медицинской технике, а именно к устройствам для массажного воздействия. Цель изобретения— повышение эффективности массажа за счет уменьшения площади застойных зон массируемых участков тела. Для этого шнеки устанавливаются на расстоянии, при котором вершины витков соседних шнеков перекрываются. 2 з.п. ф-лы. 3 ил.

Ручка 9 посредством барашка 10 фиксируется под необходимым углом к продольной оси массажера. Вершины витков шнеков 5 и

6 перекрывают друг друга. Привод 1 снабжен реверсом.

Массажер работает следующим образом.

°,1

Массажер устанавливают выступающими из корпуса 2 вершинами витков шнеков юааЪ

5 и 6 на участок тела, подлежащий массажу, Погружение витков шнеков 5 и 6 в мягкие С© ткани ограничивается упором боковых кро- Q мок корпуса 2 в поверхность тела. Включают, ) привод 1; вращательное движение которого 4, ) передается на ведущий шнек 6, а от него . через шкивы 7 с ременными трансмиссиями

8 — на ведомые шнеки 5..3а счет вращения спиральных тел (шнеков 5 и 6) осуществляется перемещение отечной жидкости в заданном (проксимальном) направлении. В зависимости от удобства размещения устройства в труднодоступных участках тела, например под кольцами компрессионно-дистракционного аппарата, оно может быть ориентировано как в проксимальном, так и

1718929 в дистальном направлениях. При этом направление вращения шнеков 5 и 6 устанавливают таким образом, чтобы ток отечной жидкости распространялся в проксимальном направлении. Боковые кромки корпуса 2, прижатые к поверхности тела, не дают возможности растекаться отечной жидкости в боковых направлениях, обеспечивая ее перемещение только вдоль устройствава.

Использование массажера обладает полезным медицинским эффектом, обеспечивая ликвидацию посттравматического и послеоперационного отека тканей, в том числе и в труднодоступных участках тела, где невозможно осуществить ручной массаж, Это способствует более быстрой реабилитации больных, сокращению сроков нетрудоспособности.

Формула изобретения

1, Массажер, содержащий корпус, механизм привода, ручку и массажные элементы, взаимодействующие с приводом, 5 установленные параллельно в одной плоскости в корпусе и выполненные в виде шнеков. витки которых выступают из открытой нижней части корпуса, отл и ч а ю щий с я тем, что, с целью повышения эффективности

10 массажа путем уменьшения(площади застойных зон на массируемых участках тела, шнеки установлены на расстояниях, при которых вершины витков соседних шнеков перекрываются.

15 2. Массажер по п.1, отличающийс я тем, что, с целью удобства пользования, механизм привода снабжен реверсом.

3. Массажер по и. 1, о т л и ч а ю щ и йс я тем, что, с целью удобства пользования, 20 ручка шарнирно установлена на корпусе.

1718929

A-A
