Двухступенчатый напорный фильтр

Двухступенчатый напорный фильтр

Иллюстрации

Показать все

Реферат



Изобретение относится к водоснабжению и канализации, предназначено для очистки жидкостей от взвешенных веществ, может быть использовано для очистки природных и сточных вод и позволяет повысить грязеемкость фильтра. Тонкостенный элемент выполнен цилиндроконическим. коническая часть которого в зависимости от диаметра и высоты фильтрующей загрузки имеет угол конусности 18-56°. Фильтр состоит из корпуса 1, цилиндроконической перегородки 2 и 3, фильтрующей загрузки 4, которая находится внутри конической части 3, загрузки 5, размещенной между конической частью 3 и корпусом фильтра, патрубка 12, подающего исходную воду на фильтр, распределительной системы 6. дренажной системы 7 для сбора фильтровальной воды, патрубка 8 для отвода фильтрата, патрубков 9,10 для подачи промывной воды и патрубка 11 для отвода воды после промывки окон 13. Угол конусности перегородки 3 определяется по формуле . crctg(0,155- D)/H, где D - диаметр фильтра. Н - высота загрузки. 1 ил. о о 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 01 0 24/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

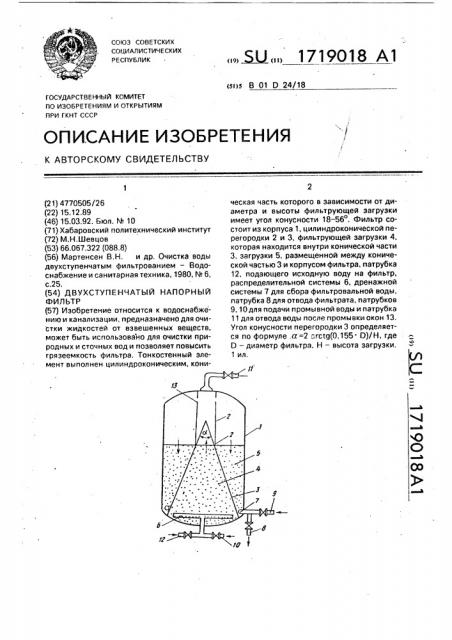

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4770505/26 (22) 15.12,89 (46) 15.03,92. Бюл. ¹ 10 (71) Хабаровский политехнический институт (72) М.Н.Шевцов (53) 66.067,322 (088.8) (56) Мартенсен В.Н. и др. Очистка воды двухступенчатым фильтрованием — Водоснабжение и санитарная техника, 1980, ¹ 6, с.25. (54) ДВУХСТУПЕНЧАТЫЙ НАПОРНЫЙ

ФИЛЬТР (57) Изобретение относится к водоснабже нию и канализации, предназначено для очистки жидкостей от взвешенных веществ, может быть использовано для очистки природных и сточных вод и позволяет повысить грязеемкость фильтра, Тонкостенный элемент выполнен цилиндроконическим, кони„„Я „„1719018 А1 ческая часть которого в зависимости от диаметра и высоты фильтрующей загрузки имеет угол конусности 18 — 56 . Фильтр состоит из корпуса 1, цилиндроконической перегородки 2 и 3, фильтрующей загрузки 4, которая находится внутри конической части

3, загрузки 5, размещенной между конической частью 3 и корпусом фильтра, патрубка

12, подающего исходную воду на фильтр, распределительной системы 6, дренажной системы 7 для сбора фильтровальной воды, патрубка 8 для отвода фильтрата, патрубков

9, 10 для подачи промывной воды и патрубка

11 для отвода воды после промывки окон 13.

Угол конусности перегородки 3 определяет=2- 1 0 Нге ся по формуле.а .rctg(0, 55 )/, д

0 — диаметр фильтра. Н вЂ” высота загрузки.

1719018

30 а =2 3ICtg

0,155 0 а =2 агсщ

0,155 0

Н где Π— диаметр фильтра;

Н вЂ” высота фил ьтрующего слоя.

Составитель Н.Смирнова

Техред М.Моргентал Корректор Т.Палий

Редактор И.Касарда

Заказ 721 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г, Ужгород, ул.Гагарина, 101

Изобретение относится к фильтрованию, предназначено для очистки жидкостей от взвешенных веществ и может быть использовано для очистки природных и сточных вод. 5

Цель изобретения — повышение грязеемкости загрузки фильтра.

На чертеже представлен фильтр, вертикальный разрез.

Фильтр содержит корпус 1, размещен- 10 ную коаксиально тонкостенную цилиндроконическую перегородку, состоящую из верхней цилиндрической части 2 и нижней конической части 3, присоединенной большим основанием к днищу корпуса, крупно- 15 зернистую фильтрующую загрузку 4,. размещенную внутри конической части 3, и мелкозернистую загрузку 5, размещенную между перегородкой 3 и стенками корпуса

1, распределительную систему 6, дренаж- 20 ную систему для сбора фильтрата, патрубок

8 для отвода фильтрата, патрубки 9 и 10 для подачи промывной воды, патрубок 11 для отвода воды после промывки, патрубок 12 для подачи очищенной воды, окна 13 в ци- 25 линдрической части перегородки 2. При этом конусность перегородки 3 определяется по формуле где D — диаметр фильтра;

Н вЂ” высота фильтрующего слоя.

Фильтр работает следующим образом. 35

Исходная жидкость по патрубку 12 поступает через распределительную систему

6 в нижнюю часть фильтра, ограниченную конической перегородкой 3, и фильтруется снизу вверх через загрузку 4, а затем через 40 окна 13 поступает в загрузку 5, размещенную между конической перегородкой 3 и корпусом 1, и фильтруется сверху вниз.

Фильтрат собирается дренажной системой 7 и отводится по патрубку 8. Фильтрование, как в первой, так и во второй ступени происходит с нарастающей скоростью, так как сечение фильтрующих слоев уменьшается, что создает условия для более равномерного распределения загрязнений в объеме фильтрующей загрузки. Вода для промывки загрузки подводится через патрубок 10 в первую ступень и через патрубок 9 во вторую ступень фильтра, а отвод промывной воды осуществляется через патрубок 11.

При высоте слоя загрузок 4 и 5, равной

1 м, и диаметрах фильтров, выпускаемых отечественной промышленностью, 1 — 3,4 м угол конусности 3 при расчете по предлагаемой формуле составляет 18 — 56 . Это позволяет при различных размерах фильтров оптимально использовать объем фильтрующей загрузки для повышения ее грязеемкости. Одновременно решается задача эффективной регенерации фильтрующей загрузки.

Формула изобретения

Двухступенчатый напорный фильтр, содержащий корпус с зернистой загрузкой, дренажно-распределительную систему, патрубки для подвода и отвода очищаемой и промывной воды и коаксиально размещенную в корпусе перегородку, состоящую из верхней цилиндрической части и нижней конической части, присоединенной к днищу, о тл и ч а ю шийся тем, что, с целью повышения грязеемкости загрузки фильтра, к днищу присоединено большее основание конической части перегородки, а угол конусности конической части определяется по формуле
