Устройство управления процессом очистки воздуха

Устройство управления процессом очистки воздуха

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для управления процессом очистки воздуха от пыли. Применение устройства в кабинах автомобилей и тракторов позволит повысить эффективность очистки воздуха от пыли . Устройство управления процессом очистки воздуха от пыли содержит корпус 1 с патрубками 2 и 3 ввода и вывода воздуха, тангенциальным завихрителем 4, ресивером 5 с патрубком 6 подачи воды, обечайкой 10, обечайкой 11. вентилятором 13 с электродвигателем 14 и ротором 15. Перед и после завихрителя 4 установлены пробоотборники 16 давления, связанные через дифманометр 17 и задатчик 18 с электродвигателем 14. По периметру ресивера 5 установлены патрубки 19 подачи воды в завихритель 4. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

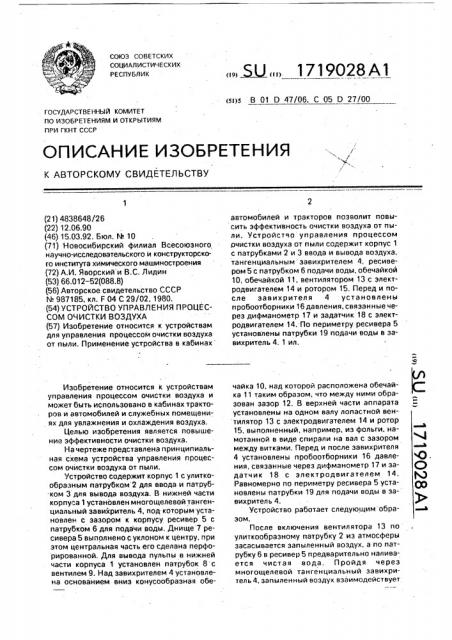

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4 о.

О Э

СО (21) 4838648/26 (22) 12.06.90 (46) 15.03.92. Бюл. № 10 (71) Новосибирский филиал Всесоюзного научно-исследовательского in конструкторского института химического машиностроения (72) А.И. Яворский и В.С. Лидин (53) 66.012-52(088.8) (56) Авторское свидетельство СССР

¹ 987185, кл. F 04 С 29/02, 1980. (54) УСТРОЙСТВО УПРАВЛЕНИЯ ПРОЦЕССОМ ОЧИСТКИ ВОЗДУХА (57) Изобретение относится к устройствам для управления процессом очистки воздуха от пыли. Применение устройства в кабинах

Изобретение относится к устройствам управления процессом очистки воздуха и может быть использовано в кабинах тракторов и автомобилей и служебных помещениях для увлажнения и охлаждения воздуха, Целью изобретения является повышение эффективности очистки воздуха.

На чертеже представлена принципиальная схема устройства управления процессом очистки воздуха от пыли.

Устройство содержит корпус 1 с улиткообразным патрубком 2 для ввода и патруб-ком 3 для вывода воздуха. В нижней части корпуса 1 установлен многощелевой тангенциальный завихритель 4, под которым установлен с зазором к корпусу ресивер 5 с патрубком 6 для подачи воды. Днище 7 ресивера 5 выполнено с уклоном к центру, при этом центральная часть его сделана перфорированной. Для вывода пульпы в нижней части корпуса 1 установлен патрубок 8 с вентилем 9, Над завихрителем 4 установлена основанием вниз конусообразная обе Ы, 1 719028 А1 (s))s В 01 D 47/06, С 05 0 27/00 автомобилей и тракторов позволит повысить эффективность очистки воздуха от пыли. Устройстчо управления процессом

0чистки воздуха от пыли содержит корпус 1 с патрубками 2 и 3 ввода и вывода воздуха. тангенциальным завихрителем 4, ресивером 5 с патрубком 6 подачи воды, обечайкой

10, обечайкой 11, вентилятором 13 с электродвигателем 14 и ротором 15. Перед и после завихрителя 4 установлены пробоотборники 16давления, связанные через дифманометр 17 и задатчик 18 с электродвигателем 14. По периметру ресивера 5 установлены патрубки 19 подачи воды в завихритель 4. 1 ил. чайка 10, над которой расположена обечайка 11 таким образом, что между ними образован зазор 12. В верхней части аппарата установлены на одном валу лопастной вентилятор 13 с электродвигателем 14 и ротор

15, выполненный, например, из фольги, намотанной в виде спирали на вал с зазором между витками, Перед и после завихрителя

4 установлены пробоотборники 16 давления, связанные через дифманометр 17 и задатчик 18 с электродвигателем 14.

Равномерно по периметру ресивера 5 установлены патрубки 19 для подачи воды в эавихритель 4.

Устройство работает следующим образом.

После включения вентилятора 13 по улиткообраэному патрубку 2 из атмосферы засасывается запыленный воздух, а по патрубку 6 в ресивер 5 предварительно наливается чистая вода. Пройдя через многощелевой тангенциальный завихритель 4, запыленный воздух взаимодействует

1719028 с поступающей по патрубкам 19 водой, и внутри контактной зоны формируется вращающийся мелкодисперсный слой с развитой межфазной поверхностью газ-жидкость>

Вследствие наличия больших относительных скоростей фаз жидкость эффективно диспергируется; и за счет этого резко увеличивается поверхность контакта. К тому же газожидкостный слой вращается с большой скоростью в контактной зоне, т.е. резко увеличивается время контакта фаз, а в конечном итоге увеличивается тепломассообмен в 4-5 раз. В контактной зоне тангенциального эавихрителя 4 происходят процессы улавливания пыли в гаэожидкостном слое, а вращающийся газожидкостный слой продолжает вращательно-поступательное движение по цилиндрической . части конусообразной обечайки 10. Вследствие закрутки газожидкостного слоя на стенках обечайки 10 формируется загрязненная пленка воды, которая выводится по зазору

12 в полость между корпусом 1 и обечайкой

10 и стекает вниз в полость между корпусом

1 и ресивером 5., Так как днище 7 устройства выполнено с уклоном, то в центре его образуется пульпа, которая по патрубку 8 через вентиль 9 выводится наружу. Вода из нижней части устройства поступает снова в ресивер 5, например через мелкоячеистую сетку. Этот процесс проходит в автоматическом режиме с определенной циклично-. стью. Очищенный и увлажненный воздух попадает в следующую степень, очистки, представляющую собой вращающийся ротор 15, в длинных каналах которого, расположенных в направлении движения газа, в жестком поле центробежных сил происходит дополнительная тонкая очистка газа от твердых и жидких частиц. Пройдя ротор 15 и вентилятор 13, очищенный, охлажденный и увлажненный газ подается через патрубок

З.потребителю, например, 6 кабину трактора или автомобиля.

Регулирование режима работы устройства происходит следующим образом, С каждого пробоотборника16давления информация поступает на дифманометр 17, 5 в котором разность давлений преобразуется в электрический сигнал, который поступает по проводам к задатчику 18, настроенному таким образом, чтобы скорость газового потока в целях завихрителя 4

10 находилась в пределах 15-25 м/с, Сигнал с задатчика 18 подается на электродвигатель

14. В случае, когда скорость газа в щелях будет менее 15 м/с, задатчик 18 увеличивает напряжение питания электродвигателя

15 18, а в случае, когда скорость газа в щелях будет больше 25 м/с, задатчик 18 уменьшает напряжение питания электродвигателя

15. В центробежно-барботажных аппаратах при скорости газа в щелях завихрителя

20 больших 25 м/с вращающийся газожидкостный слой разрушается и уносится из вихре вой камеры. С другой стороны. при небольшой скорости газа в щелях завихрителя уменьшается удельная поверхность

25 контакта фаз. Таким образом, расход газа, т.е. скорость газа в щелях, будет регулироваться и будут созданы оптимальные условия для эффективной и стабильной работы устройства, 30 Формула изобретения

Устройство управления процессом очистки воздуха, содержащее корпус с патрубками ввода и вывода воздуха, тангенциальный завихритель, ротор с вен35 тилятором и обечайки, установленные в корпусе с зазором относительно друг друга, о тл и ч а ю щ е е с я тем, что. с целью повышения эффективности очистки воздуха, устройство дополнительно снабжено

40 пробоотборниками давления, установленными до и после завихрителя, дифманометром и задатчи ком, при этом пробоотборники соединены через дифманометр и эадатчик с электродвигателем.

1719028

Составитель Э.Склярский

Техред М.Моргентал Корректор М.Шароши

Редактор М.Бокарева Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101

Заказ 722 Тираж Подписное

ВНИИПИ Государетвенного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5
