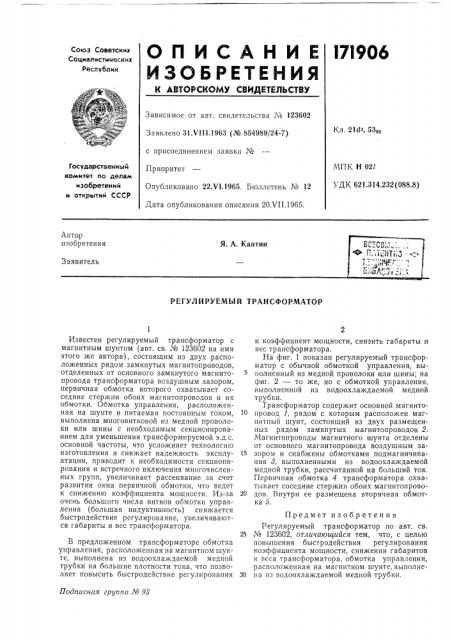

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l7I906

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 123602

Заявлено 31Х111.1963 (№ 854989/24-7) с присоединением заявки №

Приоритет

Опубликовано 22Х1.1965, Бюллетень ¹ 12

Дата опубликования описания 20. у 11.1965.

Кл. 21d - 530

МПК Н 02l

УДК 621.314.232(088.8) Государственный комитет ло делам изобретений и открытий СССР

Автор изобретения

Я. А. Кантин

Заявитель

РЕГУЛИРУЕМЫЙ ТРАНСФОРМАТОР

Подписная группа ¹ Ы

Известен регулируемый трансформатор с магнитным шунтом (авт. св. № 123602 на имя этого же автора), состоящим из двух расположенных рядом замкнутых магнитопроводов, отделенных от основного замкнутого магнитопровода трансформатора воздушным зазором, первичная обмотка которого охватывает соседние стержни обоих магнитопроводов и их обмотки. Оомотка управления, расположенная на шунте и питаемая постоянным током, выполнена многовитковой из медной проволоки или шины с необходимым секционированием для уменьшения трансформируемой э.д.с. основной частоты, что усложняет технологию изготовления и снижает надежность эксплуатации, приводит к необходимости секционирования и встречного включения многочисленных групп, увеличивает рассеивание за счет развития окна первичной обмотки, что ведет к снижению коэффициента мощности. Из-за очень большого числа витков обмотки управления (большая индуктивность) снижается быстродействие регулирование, увеличиваются габариты и вес трансформатора.

В предложенном трансформаторе обмотка управления, расположенная на магнитном шунте, выполнена из водоохлаждаемой медной трубки на большие плотности тока, что позволяет повысить быстродействие регулирования и коэффициент мощности, снизить габариты и вес трансформатора.

На фиг. 1 показан регулируемый трансформатор с обычной обмоткой управления, выполненный из медной проволоки или шины; на фиг. 2 — то же, но с обмоткой управления, выполненной из водоохлаждаемой медной трубки.

Трансформатор содержит основной магнито10 провод 1, рядом с которым расположен магнитный шунт, состоящий из двух размещенных рядом замкнутых магнитопроводов 2.

Магнитопроводы магнитного шунта отделены от основного магнитопровода воздушным за15 зором и снабжены обмотками подмагничивания 8, выполненными из водоохлаждаемой медной трубки, рассчитанной на больший ток.

Первичная обмотка 4 трансформатора охватывает соседние стержни обоих магнитопрово2О дов. Внутри ее размещена вторичная обмотка 5.

Предмет изобретения

Регулируемый трансформатор по авт. св.

25 № 123602, отличающийся тем, что, с целью повышения быстродействия регулирования коэффициента мощности, снижения габаритов и веса трансформатора, обмотка управления, расположенная на магнитном шунте, выполне30 на из водоохлаждаемой медной трубки, 171906

Фиг. /
