Реферат



Изобретение относится к вентиляционным устройствам и может быть использовано для удаления газообразных вредных веществ от стационарных сварочных постов. Целью изобретения является повышение эффективности удаления вредных выделений за счет снижения объема удаляемого воздуха и аэродинамического сопротивления устройства. Устройство содержит вытяжной зонт 1, выходной патрубок 2 и воздухоотводящий патрубок 3, соединенный неразрывно патрубком 2 и выполненный с торцовым воздухоприемным рабочим проемом 4 и продольной воздухоприемной щелью 5. Проем снабжен спиральной винтовой насадкой 6, образующей боковыми поверхностями Спиральный винтовой канал 7. Удаление основного потока вредных веществ осуществляется проемом 4..Вредные вещества, не уловленные приемом 14, локализуются в канале 7 и по нему транспортируются к щели 5, через которую эжектируются в патрубок 2. 2 ил.

. союз советских социАлистических

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4726812/12 (22) 02.08,89 (46) 15.03.92. Бюл. N. 10 (71) Харьковский государственный проектный институт (72) Ю.А. Шакиров, Б..А.Гурьянов и С.Ю. Почепцов (53) 697.92(088.8) (56) Жолондковский О.И, Внимание, воздух.

М.:1985, с.152-153. (54) ВЫТЯЖНОЕ УСТРОЙСТВО (57) Изобретение относится к вентиляционным устройствам и может быть использовано для удаления газообразных вредных веществ от стационарных сварочных постов.

Целью изобретения является повышение эффективности удаления вредных выделе Ж 1719118 А1 (я)5 В 08 В 15/00 ний за счет снижения объема удаляемого . воздуха и аэродинамического сопротивления устройства. Устройство содержит вытяжной зонт 1, выходной патрубок 2 и воздухоотводящий патрубок 3, соединенный неразрывно патрубком 2 и выполненный с торцовым воздухоприемным рабочим проемом 4 и продольной воздухоприемной щелью 5. Проем снабжен спиральной винтовой насадкой 6, образующей боковыми поверхностями: спиральный винтовой канал

7. Удаление основного потока вредных веществ осуществляется проемом 4..Вредные вещества, не уловленные приемом 14, локализуются в канале 7 и по нему транспортируются к щели 5, через которую эжек-, а тируются в патрубок 2. 2 ил.

1719118

Основной поток вредных веществ конвективным потоком поднимается вверх и частично улавливается торцовым воздухоприемным проемом 4 воздухоотводящего патрубка 1. Неуловленная часть потока поднимается и локализуется в спиральном канале 7. Удаление вредных веществ из канала 7 осуществляется через продольную воздухоприемную щель 5 плоской закрученной воздушной струей, обтекающей поверхностьспиральной,винтовойзакручивающей насадки 6, эжектируемой воздушным потоком, проходящим по воздухоотводящему патрубку 3 (фиг. 1 и 2). зом, Составитель Ю. Шакиров

Техред M,Mîðãåíòàë Корректор Т. Малец

Редактор Н. Шитев

Заказ 726 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к вентиляции, служит для удаления выделяющихся вредных веществ и может быть использовано в сварочных и других цехах, в частности для удаления газообразных вредных веществ от 5 стационарных сварочных постов.

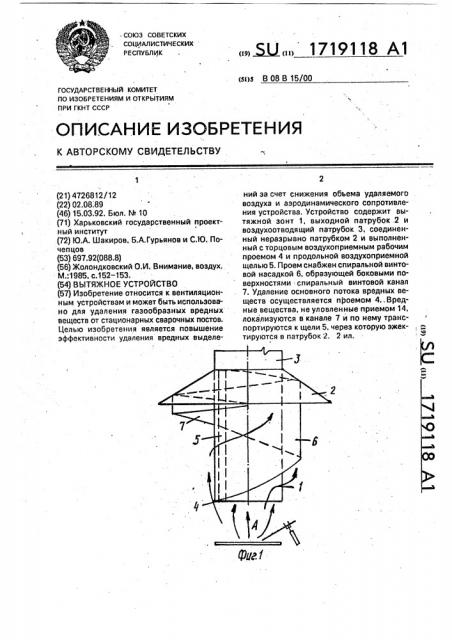

Цель изобретения — повышение эффективности удаления вредных веществ, На фиг. 1 изображено вытяжное устройство, общий вид; на фиг. 2 — вид А фиг. 1, 10

Вытяжное устройство содержит воздухоотводящий патрубок 1, закрепленный на нем вытяжной зонт 2, жестко соединенный с воэдухоотводящим выходной патрубок 3.

Воэдухоотводя щий патрубок 1 снабжен тор- 15 цовым воздухоприемным проемом 4 и про-. дольной воздухоприемной щелью 5. С наружной стороны воздухоотводящего патрубка 1 размещена закручивающая насадка

6. Насадка 6 выполнена в виде винтовой 20 спирали, один край которой закреплен на кромке щели 5, а второй — на внутренней поверхности зонта 2. Внешняя поверхность воздухоотводя щего патрубка 1, внутренняя поверхность зонта 2, внешняя сторона внут- 25 реннего витка насадки 6 и внутренняя сторона внешнего витка насадки 6 образуют спиральный канал 7.

Устройство работает следующим обраФормула изобретения

Вытяжное Устройство, содержащее воздухоотводящий патрубок с закрепленным на нем вытяжным зонтом, жестко соединенный с воздухоотводящим выходной патрубок и размещенную с наружной стороны воэдухоотводящего патрубка эакручивающую насадку, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности удаления вредных выделений, воздухоотводящий патрубок имеет продольную воздухоприемную щель, при этом насадка выполнена в виде винтовой спирали, один край которой закреплен на кромке щели, а второй — на внутренней поверхности зонта.
