Устройство для удаления облоя с формовых резиновых изделий

Устройство для удаления облоя с формовых резиновых изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к производству резино-технических изделий и может быть использовано для удаления облоя после вулканизации с армированных резино-технических деталей. Цель - расширение технологических возможностей устройства. Для этого оно снабжено опорной колосниковой решеткой, установленной заподлицо в прперечном пазу настила, причем прутья решетки установлены перпендикулярно осям щеток. Ворс нижней щетки размещен между ними. При работе изделие с замороженным облоем транспортируется конвейером по опорной решетке между двумя щетками, которые производят удаление облоя с двух противоположных плоскостей детали . 3 ил.

союз соВетских социдлистических

РЕСПУБЛИК (Sl)5 В 29 С 37/02

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

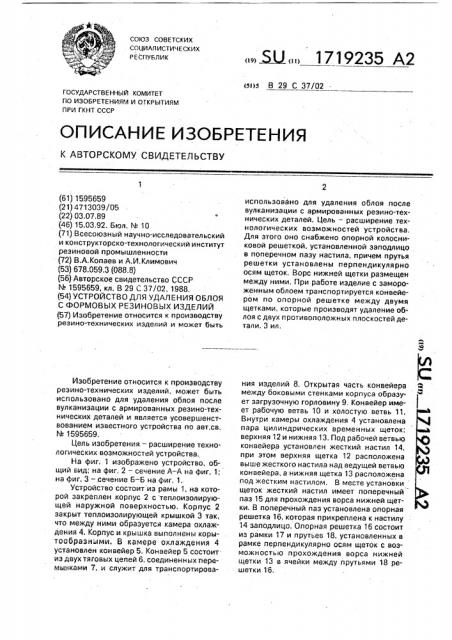

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1595659 (21) 4713039/05 (22) 03.07.89 (46) 15.03,92. Бюл. ¹ 10 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт резиновой промышленности (72) В,А.Копаев и А.И.Климович (53) 678.059.3 (088.8) (56) Авторское свидетельство СССР №. l595659, кл. В 29 С 37/02, 1988. (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ОБЛОЯ

С ФОРМОВЫХ РЕЗИНОВЫХ ИЗДЕЛИЙ (57) Изобретение относится к производству реэино-технических изделий и может быть

Изобретение относится к производству резина-технических изделий, может быть использовано для удаления облоя после вулканизации с армированных резино-технических деталей и является усовершенствованием известного устройства по авт.св, ¹ 1595659.

Цель изобретения. — расширение технологических возможностей устройства.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — аечение Б-Б на фиг. 1.

Устройство состоит из рамы 1, на которой закреплен корпус 2 с теплоизолирующей наружной поверхностью. Корпус 2 закрыт теплоизолирующей крышкой 3 так, что между ними образуется камера охлаждения 4. Корпус и крышка выполнены корытообразными. В камере охлаждения 4 установлен конвейер 5. Конвейер 5 состоит из двух тяговых цепей 6, соединенных перемььками 7, и служит для транспортирова„„5U„„1719235 А2 использовано для удаления облоя после вулканизации с армированных резина-технических деталей. Цель — расширение.технологических возможностей устройства.

Для этого оно снабжено опорной колосниковой решеткой. установленной заподлицо в поперечном пазу настила, причем прутья решетки установлены перпендикулярно осям щеток. Ворс нижней щетки размещен между ними, При работе изделие с замороженным облоем транспортируется конвейером по опорной решетке между двумя щетками, которые производят удаление облоя с двух противоположных плоскостей детали. 3 ил. ния изделий 8. Открытая часть конвейера между боковыми стенками корпуса образует загрузочную горловину 9. Конвейер имеет рабочую ветвь 10 и холостую ветвь 11.

Внутри камеры охлаждения 4 установлена пара цилиндрических временных щеток . верхняя 12 и нижняя 13. Под рабочей ветвью конвейера установлен жесткий настил 14, при этом верхняя щетка 12 расположена выше жесткого настила над ведущей ветвью конвейера, а нижняя щетка 13 расположена под жестким настилом. В месте установки щеток жесткий настил имеет поперечный паз 15 для прохождения ворса нижней щетки. B поперечный паз установлена опорная решетка 16, которая прикреплена к настилу

14 заподлицо. Опорная решетка 16 состоит из рамки 17 и прутьев 18, установленных в рамке перпендикулярно осям щеток с возможностью прохождения ворса нижней щетки 13 в ячейки между прутьями 18 решетки 16, 1719235

Привод цепного конвейера 5 осуществляется от Механизма 19 привода, установленного на раме 1. Механизм привода щеток 20 "также установлен на раме 1.

8 камеру охлаждения 4 введен трубоп- 5 ровод с распылителями хладагента 21, которые установлены перед обрабатывающими щетками.

К корпусу 2 в месте разгрузки прикреплен наклонный лоток 22 для разгрузки иэде- 10 лий, который имеет отверстия 23 для просыпки облоя в съемный поддон 24.

Устройство работает следующим образом. а

Реэино-металлические амортизаторы 8 15 загружают в загрузочную горловину 9, захватывают перемычкой 7 конвейера 5 и перемещают плоской стороной по жесткому настилу 14. Под действием хладагента, подаваемого в камеру охлаждения 4 распыли- 20 телями 21, облой на амортизаторах промерзает и становится хрупким.

Далее замороженные детали конвейером проталкивают между вращающимися щетками 12 и 13 по опорной решетке 16, причем верхняя щетка 12 сдирает облой сверху изделия, а нижняя щетка 13 через щели в опорной решетке 16 обрабатывает нижнюю плоскость амортизатора. Затем амортизатор 8 совместно со снятым с него облоем транспортируют конвейером 5 к месту выгрузки и по наклонному лотку 22 он попадает в контейнер готовой продукции (на фигурах не показан), в то время, как облой, просыпаясь через отверстия 23 в лотке 22, накапливается в съемном поддоне 24, который периодически опорожняется.

Формула изобретения

Устройство для удаления облоя с формовых резиновых изделий по авт.св. М

1595659, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей устройства, оно снабжено опорной колосниковой решеткой, установленной заподлицо в поперечном пазу настила, причем прутья решетки установлены перпендикулярно осям щеток, при этом ворс нижней щетки размещен между ними.

1719235

1719235

f5 г.Г
