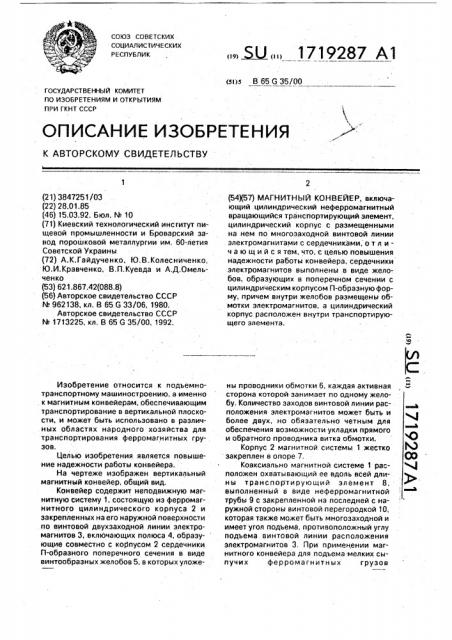

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 65 G 35/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3847251/03 (22) 28.01,85 (46) 15.03.92. Бюл. М 10 (71) Киевский технологический институт пищевой промышленности и Броварский завод порошковой металлургии им. 60-летия

Советской Украины (72) А.К.Гайдученко. Ю.В.Колесниченко, Ю,И.Кравченко, В,П.Куевда и А.Д.Омельченко (53) 621.867.42(088.8) (56) Авторское свидетельство СССР

М 962138, кл. В 65 G 33/06, 1980.

Авторское свидетельство СССР

М 1713225, кл. В 65G 35/00, 1992.

Изобретение относится к подъемнотранспортному машиностроению, а именно к магнитным конвейерам, обеспечивающим транспортирование в вертикальной плоскости, и может быть использовано в различных областях народного хозяйства для транспортирования ферромагнитных грузов, Целью изобретения является повышение надежности работы конвейера.

На чертеже изображен вертикальный магнитный конвейер, общий вид.

Конвейер содержит неподвижную магнитную систему 1, состоящую из ферромагнитного цилиндрического корпуса 2 и закрепленных на его наружной поверхности по винтовой двухзаходной линии электромагнитов 3, включающих полюса 4, образующие совместно с корпусом 2 сердечники

П-образного поперечного сечения в виде винтообразных желобов 5, в которых уложе„„5U„„1719287 А1 (54)(57) МАГНИТНЫЙ КОНВЕЙЕР, включающий цилиндрический неферромагнитный вращающийся транспортирующий элемент, цилиндрический корпус с размещенными на нем по многозаходной винтовой линии электромагнитами с сердечниками, о т л и— ч а ю шийся тем, что, с целью повышения надежности работы конвейера, сердечники электромагнитов выполнены в виде желобов, образующих в поперечном сечении с цилиндрическим корпусом П-образную форму, причем внутри желобов размещены обмотки электромагнитов, а цилиндрический корпус расположен внутри транспортирующего элемента. ны проводники обмотки 6, каждая активная 2 сторона которой занимает по одному желобу. Количество заходов винтовой линии расположения электромагнитов может быть и более двух, но обязательно четным для еююЪ обеспечения возможности укладки прямого и обратного проводника витка обмотки.

Корпус 2 магнитной системы 1 жестко М закреплен в опоре 7. ОО

Коаксиально магнитной системе 1 расположен охватывающий ее вдоль всей длины транспортирующий элемент 8, выполненный в виде неферромагнитной трубы 9 с закрепленной на последней с наружной стороны винтовой перегородкой 10, которая также может быть многозаходной и имеет угол подъема, противоположный углу подъема винтовой линии расположения электромагнитов 3. При применении магнитного конвейера для подъема мелких сыпучих ферромагнитных грузов

1719287 транспортирующий элемент 8 можно выполнять без перегородки 10.

Транспортирующий элемент 8 закреп.лен в опорах подшипников 11 и 12 и приводится во . вращение с помощью 5 шестеренчатой передачи 13 и электродвигателя 14, установленного на верхнем фланце

15 магнитной системы 8.

Загрузка магнитного конвейера может осуществляться, например, через загрузоч- 10 ную воронку 16, закрепленную на опоре 7.

Разгрузка конвейера осуществляется через разгрузочный бункер 17, закрепленный метизами на фланце 15.

При необходимости изоляция транс- 15 портируемого груза от окружающей среды может осуществляться с помощью кожуха

18, закрепленного на торцах перегородки

10.

Конвейер работает следующим обра- 20 зом.

Поступающий в загрузочную воронку 16 единичный или насыпной ферромагнитный груз поддействием вращающейся винтовой перегородки 10(или другого питателя) пода- 25 ется к электромагнитам 3, При вращении трубы 9 с перегородкой 10 по направлению правого винта, если смотреть со стороны опоры 7, в стационарном магнитном поле, образованном электромагнитами 3, груз перемещается вдоль наружной стенки трубы 9 и перегородки 10, следуя вверх за винтовой линией установки электромагнитов 3. В конце конвейера возникает разрыв связи магнитного поля с грузом, и под действием сил инерции, напора и силы тяжести последний падает в разгрузочный бункер 17, откуда ссыпается в емкость или на другой конвейер в поточной линии.

Такая конструкция магнитного конвейера по сравнению с известной позволяет уменьшить количество катушек обмотки 6 и число их паяных соединений, количество обмоточного провода на изготовление обмотки и при той же величине магнитного поля, создаваемого обмоткой 6, количество электроэнергии, потребляемое электромагнитом из сети, что снижает себестоимость магнитного конвейера и повышает надежность его работы.
