Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов и может быть использовано для изготовления химически стойких к щелочам; изделий и строительных конструкций. Цель изобретения - повышение прочности и долговечности бетонной смеси при эксплуатации в концентрированных растворах щелочей. Бетонная смесь содержит, мас.%: бокситовый шлам спекательного производства глинбзема, содержащий СаО 25,5% 20 - 36: 20 - 36; бок-. ситовый шлам гидрохимического производства глинозёма, содержащий СаО 12,9% 5 - 10; цемент 5 - 10; крупный заполнитель 35 - 45; мелкий заполнитель 10 - 15; вода остальное. При этом удельная поверхность указанных шламов 3000 - 5000 см /г, прочность бетона в 28-суточном возрасте 48 МПа. Прочность при хранении в 50%-ном растворе щелочи через 18 сут 46,4 МПа. 2 табл. Ые

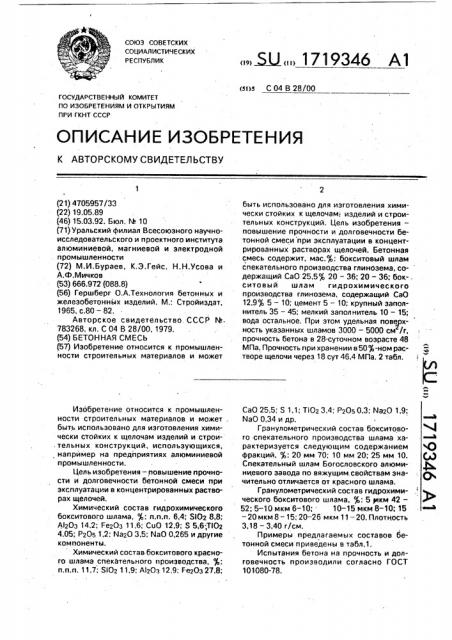

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s С 04 В 28/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ И (21) 4705957/33 (22) 19,05,89 (46) 15.03.92. Бюл. М 10 (71) Уральский филиал Всесоюзного научноисследовательского и проектного института алюминиевой, магниевой и электродной . промышленности (72) M.È.Áóðàåå, К,Э.Гейс, Н.Н.Усова и

А.Ф.Мичков (53) 666.972 (088.8) (56) Гершберг О.А.Технология бетонных и железобетонных изделий. M.: Стройиздат, 1965, с.80 — 82.

Авторское свидетельство. СССР N..

783268, кл. С 04 В 28/00. 1979. (54) БЕТОННАЯ СМЕСЬ (57) Изобретение относится к промышленности строительных материалов и может

Изобретение относится к промышленности строительных материалов и может, быть использовано для изготовления химически стойких к щелочам иэделий и строи. тельных конструкций, использующихся, например на предприятиях алюминиевой промышленности, Цель изобретения — повышение прочности и долговечности бетонной смеси при эксплуатации в концентрированных растворах щелочей.

Химический состав гидрохимического бокситового шлама, %: п.п.п, 6,4; SION 8,8;

А!20з 14,2; Ее20з 11,6; СиО 12.9; $5.6;Т102

4,05; РрОБ 1,2: Na20 3,5; NaO 0,265 и другие компоненты.

Химический состав бокситового красного шлама спекательного производства, %: п.п.п. 11.7: SiOz 11,9; А!гОЗ 12,9; Ре20з 27.8;,,!Ж,, 1719346 А1 быть использовано для изготовления химически стойких к щелочам изделий и строительных конструкций. Цель изобретения— повышение прочности и долговечности бетонной смеси при эксплуатации в концентрированных растворах щелочей. Бетонная смесь содержит, мас. : бокситовый шлам спекательного производства глинбзема, содержащий .СаО 25,5% 20 — 36; 20 — 36; бок- . сита вый шл ам гидрохимичес кого производства глинозема, содержащий СаО

12,9% 5 — 10; цемент 5 — 10; крупный заполнитель 35 — 45; мелкий заполнитель 10 — 15; вода остальное. При этом удельная поверхность указанных шламов 3000 — 5000 см /г, прочность бетона в 28-суточном возрасте 48

МПа, Прочность при хранении в 50 -ном растворе щелочи через 18 сут 46,4 МПа. 2 табл.

СаО 25,5; S 1,1; TiOz 3,4; Р20Б 0,3; NazO 1,9;

NaO 0,34 и др.

Гранулометрический состав бокситово- 4 го спекательного производства шлама характеризуется следующим содержанием 0 фракций, %: 20 мм 70; 10 мм 20; 25 мм 10. (,А3

Спекательный шлам Богословского алюми- Д ниевого завода по вяжущим свойствам зна- О чительно отличается от красного шлама.

Гранулометрический состав гидрохими- . с ческого бокситового шлама, : 5 мкм 42 — Ф

52; 5-10 мкм 6-10; 10-15 мкм 8-10; 15

-20 мкм 8 — 15; 20 — 26 мкм 11 — 20. Плотность

3,18 — 3,40 г/см.

Примеры предлагаемых составов бетонной смеси и ри веден ы в табл.1.

Испытания бетона на прочность и долговечность производили согласно ГОСТ

101080-78.

1719346

Результаты испытаний приведены в табл.2.

Как показали результаты исследования, предрэгаемая бетонная смесь, где в качестве вяжущего применяется измолотый бокситов ый шлам Богословского алюминиевого завода. имеет прочность на

25 — 30 больше бетонной смеси прототипа. Кроме того, обеспечивается повышение прочности предлагаемого бетона на 2530ф при хранении их в концентрированных растворах щелочи, что значительно выше прочности бетона по прототипу.

Формула изобретения

Бетонная смесь, включающая цемент, крупный и мелкий заполнитель-, и воду, о тл и ч а ю щ а я с я тем, что, с целью повышения прочности и долговечности при эксплу4 — 10

Остальное

Табли а 1

Содержание компонентов, мас.4, в

Компонент

28

20

4

10

5

7

Цемент

Крупный заполнитель

Мелкий заполнитель

Вода

10

Ьокситовый шлам спекательного производства глинозема

Бокситовый шлам гидрохимического производства глинозема атации в концентрированных растворах щелочей, она дополнительно содержит бокситовые шламы спекательного производства, содержащие 25.5 СаО, и гидрохимическо5 го производства, содержащее 12,9 СаО, причем удельная поверхность указанных шламов 3000- 5000 см /г, при этом соотношение компонентов бетонной смеси составляет, мас.7;

10 Цемент 5 — 10

Крупный заполнитель 35 — 45

Мелкий заполнитель 10 — 15

Бокситовые шламы спекательного производства 20 — 36

15 Бокситовыв шламы гидрохимического производства

Вода

1719346

Таблица 2

Предел прочности бетона на сжатие, МПа

Состав бетонной

Хранение образцов после 28-суточного твердения в растворах NaOH с концентрацией

Нормальное твердение

28 сут смеси

50ь

203

6 12 18 6

12 18

Составитель Ф.Сорина

Редактор H.Киштулинец . Техред M.Mîðãåíòàë Корректор 0.Ципле

Заказ 737 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

1 42

2 45

3 48

4 45,95

Прототип 38

43 44 44,8 43

45,2 45,3 45,3 45,15

46 46,4 46,5 46,35

46,4 48,35 46,5 46,3

38,1 38,2 38,25 38,1

43,8 44,6

45,25 45,4

46,1 46,45

46,35 46,40

38,0 37,8
