Способ изоляции строительных конструкций

Способ изоляции строительных конструкций

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано для изоляции строительных конструкций от действия влаги. Цель изобретения - повышение адгезионной прочности покрытия. На изолируемую поверхность наносят полимерную композицию на основе эпоксидно-диановой смолы, модификатора - низковязкого олигоэфирэпоксида - лапроксида с молекулярной массой 700 в количестве 25-35 мае. ч. от массы смолы, наполнителя и отвёрдителя, причем композицию наносят послойно с - интервалом в 5-10 мин. Адгезионная прочность равна 6,9-7,9 МПа. 2 табл.

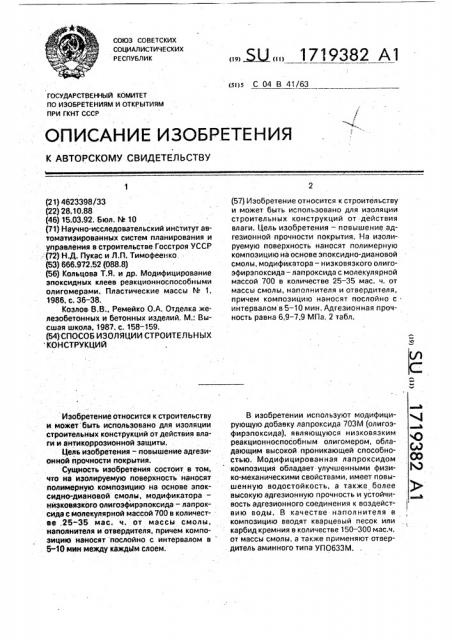

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 04 В 41/63

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4623398/33 (22) 28,10.88 (46) 15.03.92. Бюл. 3Ф 10 (71) Научно-исследовательский институт автоматизированных систем планирования и управления в строительстве Госстроя УССР (72) H.Ä. Пукас и Л.П. Тимофеенко. (53) 666.972.52 (088.8) (56) Кольцова Т.Я. и др. Модифицирование эпоксидных клеев реакционноспособными олигомерами. Пластические массы М 1, 1986, с. 36-38.

Козлов В.В;, Ремейко О.А. Отделка железобетонных и бетонных изделий. М.: Высшая школа, 1987, с. 158-159. (54) СПОСОБ ИЗОЛЯЦИИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Изобретение относится к строительству и может быть использовано для изоляции строительных конструкций от действия влаги и антикоррозионной защиты.

Цель изобретения — повышение адгеэионной прочности покрытия.

Сущность изобретения состоит в том, что на изолируемую поверхность наносят полимерную композицию на основе зпоксидно-диановой смолы, модификатора— низковязкого олигоэфирэпоксида — лапроксида с молекулярной массой 700 в количестве,25-35 мас. ч. от массы смолы, наполнителя и отвердителя, причем композицию наносят послойно с интервалом в

S-10 мин между каждь|м слоем.

5U 1719382 А1 (57) Изобретение относится к строительству и может быть использовано для изоляции строительных конструкций от действия влаги. Цель изобретения — повышение адгезионной прочности покрытия; На изолируемую поверхность наносят полимерную композицию на основе эпоксидно-диановой смолы, модификатора — низковязкого олигоэфирэпоксида — лапроксида с молекулярной массой 700 в количестве 25 — 35 мас. ч. от массы смолы, наполнителя и отвердителя, причем композицию наносят послойно с интервалом в 5 — 10 мин. Адгезионная прочность равна 6,9-7,9 МПа. 2 табл.

В изобретении используют модифицирующую добавку лапроксида 703М (олигоэфирэпоксида), являющуюся низковязким реакционноспособным олигомером, обладающим высокой. проникающей способностью. Модифицированная лапроксидом композиция обладает улучшенными физико-механическими свойствами, имеет повышенную водостойкость, а также более высокую адгезионную прочность и устойчивость адгеэионного соединения к воздействию воды. В качестве наполнителя в композицию вводят кварцевый песок или карбид кремния в количестве 150 — 300 мас.ч. от массы смолы, а также применяют отвердитель аминного типа УП0633М.

1719382

Таблица 1

Пример 1. Подлежащую защите поверхность строительной конструкции очищают от посторонних предметов, загрязнений. Затем готовят эпоксидную композицию в смесителе, куда при постоянном 5 перемешивании загружают высоконаполненную эпоксидную смолу, типа ЭД-20, а затем вводят модификатор — лапроксидтипа 703М (ТУ 605-221-792-85) и отвердитель аминного типа УПО633М при следующем 10 соотношении компонентов, мас.ч.; эпоксидная смола 100; лапроксид 30; отвердитель 20, Перемешивание осуществляют в течение 5-10 мин, после чего с по- 15 мощью распылителя композицию наносят на изолируемую поверхность толщиной 0,5-0,6 мм. После впитывания ее в конструкцию через 5-6 мин наносят следующий слой и т. д. 20

Пример 2, Изолируемую конструкцию-бассейн для хранения технической воды очищают от загрязнения, а затем покрывают изоляционным покрытием. Состав покрытия, мас.ч.: эпоксидная смола 25

100;.лапроксид 30; отвердитель УП0633.

Смесь тщательно промешивают, а затем наносят на стенки бассейна за 2 раза.

Жизнеспособность смеси 2,5 ч, Для заделки щелей и трещин в композицию вводят 30 наполнитель — карбид кремния в количестве 200 мас.ч. от массы смолы. Полное. отверждение композиции происходит за

10 ч.

Полученные результаты представлены в 35 табл. 1.

П р и ме р 3. В лабораторных условиях готовят полимерную композицию для изоляции стыковых соединений конструкций, работающих в условиях действия знакопе- 40 ременных нагрузок, Основу — эпоксидную смолу ЭД-20 с модификатором лапроксидом в течение 5-10 мин перемешивают в мешалке; затем ее прогревают в вакуумном шкафу до полного удаления пузырьков воздуха. После этого смесь перемешивают электрическим смесителем и охлаждают в водяной бане. Затем вводят отвердитель

УПО633 и перемешивают вместе с наполнителем — кварцевым песком. Потом смесь заливают в форму и отверждают в течение

7 сут, Полученные образцы испытывают на растяжение по ГОСТ 11262-80 с-определением модуля упругости ПКМ и ударную вязкость по ГОСТ 4647-80, а также исследуют адгезионную прочность по ГОСТ

14760-69.

Полученные результаты представлены в табл. 2, Благодаря наличию в эпоксидной смоле лапроксида резко снижается ее вязкость и поверхностное натяжение. В предлагаемом способе изоляции полученная композиция проникает вглубь изолируемой поверхности конструкции с образованием прочной системы со вэаимопроникающей полимерной сеткой. Такая система обладает не только высокой когезионной прочностью, но и является весьма водостойкой.

Формула изобретения

Способ изоляции строительных конструкций путем послойного нанесения на поверхность полимерной композиций на основе эпоксидно-диановой смолы, модификатора, наполнителя и отвердителя, о тл и ч а ю шийся тем, что, с целью повышения адгезионной прочности покрытия, в качестве модификатора используют лапроксид с молекулярной массой 700 в количестве 25-35 мас. ч. от массы смолы, причем слои композиции наносят с интервалом в 5-10 мин.

1719382

Таблица 2

Составитель Л.Власова

Редактор Н,Киштулинец Техред М.Моргентал Корректор О.Кравцова

Заказ 739 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
