Инвентарное устройство для фиксации несущих балок ростверка на свае

Инвентарное устройство для фиксации несущих балок ростверка на свае

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству . Инвентарное устройство для фиксации несущих балок ростверка на свае включает разъемный, объемлющий сваю хомут, содержащий балки, установленные с возможностью контакта с гранями сваи, и тяги, выполненные в виде талрепов. Балки и талрепы соединены между собой посредством шарниров, ось которых размещена вертикально . Устройство имеет расположенные на концах балок подъемно-винтовые приспособления , на верхних торцах которых установлены ложементы. Подъемно-винтовое приспособление состоит из винта, вкрученного в резьбовую втулку. К ложементу прикреплен опорный цилиндр, подпертый винтом. 2 ил. Ё

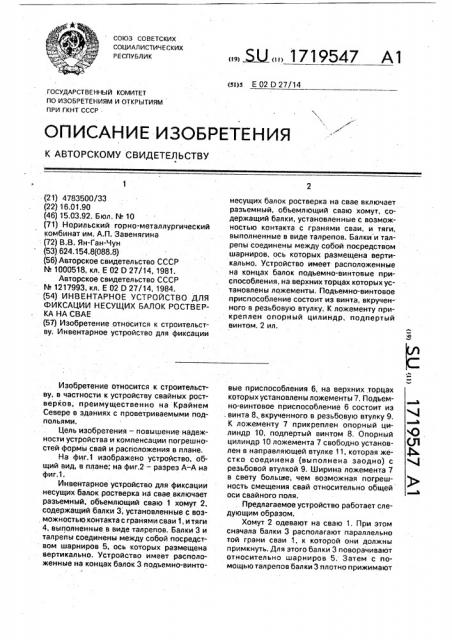

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 02 D 27/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4

О. (Л

4 (21) 4783500/33 (22) 16.01.90 (46) 15.03.92, Бюл. N 10 (71) Норильский горно-металлургический комбинат им. А.П. Завенягина (72) В.B. Ян-Ган-Чун (53) 624.154.8(088.8) (56) Авторское свидетельство СССР

N 1000518, кл. Е 02 0 27/14, 1981.

Авторское свидетельство СССР

N. 1217993, кл. Е 02 0 27/14, 1984. (54) ИНВЕНТАРНОЕ УСТРОЙСТВО ДЛЯ

ФИКСАЦИИ НЕСУЩИХ БАЛОК PQCTBEPKA НА СВАЕ (52) Изобретение .относится к строительству. Инвентарное устройство для фиксации

Изобретение относится к строительству, в частности к устройству свайных ростверков, преимущественно на Крайнем

Севере в зданиях с проветриваемыми подпольями.

Цель изобретения — повышение надежности устройства и компенсации погрешностей формы свай и расположения в плане.

На фиг.1 изображено устройство, общий вид, в плане; на фиг.2 — разрез А-А на фиг,1.

Инвентарное устройство для фиксации несущих балок ростверка на свае включает разъемный, объемлющий сваю 1 хомут 2, содержащий балки 3, установленные с возможностью контакта с гранями сваи 1, и тяги

4, выполненные в виде талрепов. Балки 3 и талрепы соединены между собой посредством шарниров 5, ось которых размещена вертикально. Устройство имеет расположенные на концах балок 3 подьемно-винто„„5U„„1719547 А1 несущих балок ростверка на свае включает разьемный, объемлющий сваю хомут, содержащий балки, установленные с возможностью контакта с гранями сваи. и тяги, выполненные в виде талрепов. Балки и талрепы соединены между собой посредством шарниров, ось которых размещена вертикально. Устройство имеет расположенные на концах балок подъемно-винтовые приспособления, на верхних торцах которых установлены ложементы. Подъемно-винтовое приспособление состоит из винта, вкрученного в резьбовую втулку. К ложементу прикреплен опорный цилиндр, подпертый винтом. 2 ил. вые приспособления 6, на верхних торцах которых установлены ложементы 7, Подъемно-винтовое приспособление 6 состоит из . винта 8, вкрученного в резьбовую втулку 9.

К ложементу 7 прикреплен опорный цилиндр 10, подпертый винтом 8, Опорный цилиндр 10 ложемента 7 свободно установлен в направляющей втулке 11, которая жестко соединена (выполнена заодно) с резьбовой втулкой 9. Ширина ложемента 7 в свету больше; чем возможная погрешность смещения свай относительно общей оси свайного поля.

Предлагаемое устройство работает следующим образом.

Хомут 2 одевают на сваю 1. При этом сначала балки 3 располагают параллельно той грани сваи 1, к которой они должны примкнуть. Для этого балки 3 поворачивают относительно шарниров 5. Затем с помощью талрепов балки 3 плотно прижимают

1719547 к граням сваи 1, т.е. закрепляют хомут 2 на свае 1. Затем, поворачивая опорный цилиндр 10 в направляющей втулке 11, выставляют ложементы 7 всех свай 1 так, чтобы по ним можно было уложить несущую балку ростверка (не показано), т.е. по одной линии, независимо от возможной погрешности в расположении сваи 1 в плане (повороте ее вокруг вертикальной оси). После этого, с помощью подъемно-винтового приспособления 6 выставляют все ложементы 7 всех свай 1 на одном уровне, Для этого подпирают опорный цилиндр 10 винтом 8 и вкручивают или выкручивают его в резьбовой втулке 9.

Таким образом, несущие балки ростверка будут уложены строго горизонтально и на все ложементы 7 будет равномерно передаваться вес несущих балок и нагрузки на них.

Это предотвращает и перекос ложементов

7, а если хоть малейший перекос произойдет, то возникшее усилие с ложемента 7 передается через опорный цилиндр 10 на направляющую втулку 11. которая жестко соединена с резьбовой втулкой 9 и устойчиво воспринимает такие нагрузки. Благодаря ширине ложементов 7, которая больше, чем возможная погрЕшность смещения сваи 1 . относительно общей оси свайного поля,,-появляется воэможность компенсировать и зту погрешность.

Формула изобретения

Инвентарное устройство для фиксации

5 несущих балок ростверка на свае, включающее разъемный, объемлющий сваю хомут, содержащий соединенные между собой посредством шарниров балки и тяги и расположенные на концах балок имеющие

10 резьбовую втулку и винт подъемно-винтовые приспособления, на верхних торцах которых установлены ложементы, каждый из которых имеет направляющую и опорный цилиндр, подпертый винтом соответствую15 щего подъемно-винтового приспособления, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства и компенсации погрешностей формы сваи и расположения в плане, балки хомута

20. установлены с возможностью контакта с гранями сваи своими продольными плоскостями, тяги выполнены в виде талрепов, а оси шарниров расположены вертикально, причем направляющая каждого.ложемента

25 выполнена в виде втулки, жестко соединенной с резьбовой втулкой соответствующего подъемно-винтового. приспособления, а опорный цилиндр ложемента свободно установлен в его направляющей, ЗО

1719547

Составитель В.Гоник

Редактор М.Кобылянская Техред ММоргентал Корректор М.Демчик

Заказ 747 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
