Термостатический конденсатоотводчик

Термостатический конденсатоотводчик

Иллюстрации

Показать все

Реферат



Изобретение относится к трубопроводной арматуре, а именно к устройствам для отвода конденсата из паропотребляющих 6 10 аппаратов, и позволяет повысить надежность . Термостатический конденсатоотводчик содержит корпус 1 с входным 2 и выходным 3 каналами и крышкой 4. На основании 5 установлены шток 7 и направляющие 6, на которых установлены пакеты 8 биметаллических криволинейных пластин 9 с различными геометрическими размерами и жесткостью. Пластины 9 установлены попарно и обращены друг к другу пассивными слоями. Наружные пластины 9 в пакетах 8 короче и менее изогнуты, чем внутренние, что обеспечивает при изменении температуры рабочей среды более гибкое регулирование усилия прижатия запорного органа 12 к основанию 5. 1 з.п.ф-лы, 4 ил. 17 (Л С VI ю VI о кэ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 16 Т 1 /08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKPblTVIAM

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4731297/06 (22) 18.08.89 (46) 15.03.92. Бюл. М 10 (71). Научно-производственный кооператив

"Оптимум" (72) В.И. Барышев, А.Н. Иванистов и В,Е.

Прима (53) 621.175.3(088;8) (56) Авторское свидетельство СССР

М 1666836, кл. F 16 Т 1/08, 1990. (54) ТЕРМОСТАТИЧЕСКИИ КОНДЕНСАТООТВОДЧИК (57) Изобретение относится к трубопроводной. арматуре, а именно к устройствам для отвода конденсата из паропотребляющих д,5U „„1719762 А1 аппаратов, и позволяет повысить надежность. Термостатический конденсатоотводчик содержит корпус 1 с входным 2 и выходным 3 каналами и крышкой 4. На основании 5 установлены шток 7 и направляющие 6, на которых установлены пакеты 8 биметаллических криволинейных пластин 9 с различными геометрическими размерами и жесткостью. Пластины 9 установлены попарно и обращены друг к другу пассивными слоями. Наружные пластины 9 в пакетах 8 короче и менее изогнуты; чем внутренние, что обеспечивает при изменении температуры рабочей среды более гибкое регулирование усилия прижатия запорного органа 12 к основанию 5, 1 з.п.ф-лы, 4 ил.

1719762

Изобретение относится к трубопровод. ной арматуре, а именно к устройствам для отвода конденсата из паропотребляющих аппаратов.

Цель изобретения — повышение надежности.

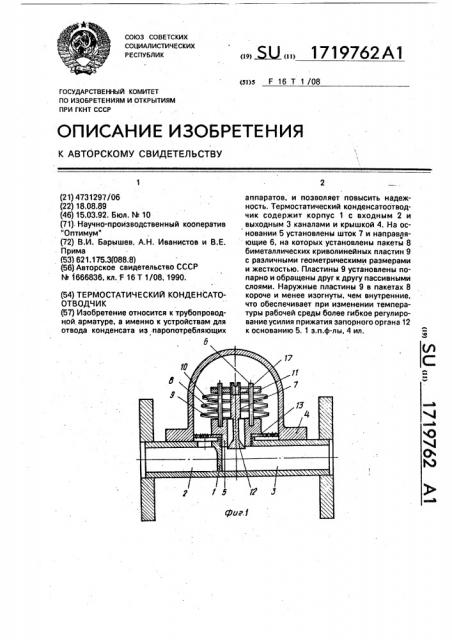

На фиг. 1 показан термостатический конденсатоотводчик, общий вид, на фиг. 2— пакет биметаллических пластин; на фиг. 3— пластины пакета; на фиг. 4 — выполнение отверстия в пластинах под направляющие.

Термостатический конденсатоотводчик содержит корпус 1 с входным и выходным каналами 2 и 3 и крышкой 4. В корпусе 1 на основании 5 установлены вертикальные направляющие 6. На штоке 7 и направляющих б установлены пакеты 8 биметаллических пластин 9. Между пакетами 8 размещены центрирующие пластины 10. На верхнем конце штока 7 установлен регулируемый упор 11. На нижнем конце штока 7 выполнен запорный орган 12, размещенный в выходном канале 3. На выходе канала 2 установлен фильтр 13. Каждый пакет 8 выполнен из нескольких пар пластин, например, 14, 15 и 16. При этом пластины 15 и 16, установленные по обе стороны от внутренней пары пластин 14, которые обращены друг к.другу пассивными слоями, выполнены с уменьшающимися длиной и кривизной.

Пластины 10, 14, 15 и 16 могут быть выполнены в виде многоугольников. Пакеты 8 установлены на штоке 7, с зазором 17.

Отверстия 18 в пластинах пакетов 8, взаимодействующие с направляющими 6, выполнены с закругленными кромками либо в направлении пассивного слоя, либо активного, либо по обе стороны.

Термостатический конденсатоотводчик работает следующим образом.

Поток пароконденсатной смеси поступает по входному каналу 2 под крышку 4 и омывает пакеты 8 биметаллических пластин

9, 14,15 и 16, При температуре смеси, превышающей температуру конденсата. пластины пакетов 8 начинают изгибаться, кривизна их увеличивается, в результате чего шток 7 перемещается вверх и запорный орган 12 исключает проход пара, При увеличе5 нии температуры смеси (пара), постепенно деформируясь, пластины 14, 15 и 16 пакета

8 вступают в контакт между собой, жесткость и развиваемое усилие увеличиваются, что обеспечивает более сильное прижатие

10 запорного органа 12 к основанию 5.

При снижении температуры начинают деформироваться наружные пластины 16 и

15, усилие прижатия запорного органа 12 уменьшается и при достижении температу15 ры конденсата полностью снимается усилие на запорный орган 12, который далее открывает выходной канал 3.

Наличие в пакете 8 пластин различных размеров и жесткости обеспечивает более

20 быстрое срабатывание конденсатоотводчика.

Формула изобретения

1. Термостатический конденсатоотвод25 чик, содержащий корпус с входным и выходным каналами . установленные в корпусе вертикальные направляющие и шток с запорным органом, размещенным в выходном канале, установленные на штоке и направ30 ляющих пакеты криволинейных биметаллических пластин. размещенные между пакетами центрирующие пластины, установленный на верхнем торце штока регулируемый упор, о тл и ч а ю щи и с я тем, что, 35 с целью повышения надежности, каждый пакет выполнен иэ нескольких пар пластин, при этом пластины, установленные по обе стороны от внутренней пары пластин, обращенных друг к другу пассивными слоями, 40 выполнены с уменьшающимися длиной и кривизной по мере удаления от упомянутой пары.

2. Конденсатоотводчик по и, 1, о т л ич а ю шийся тем, что отверстия в пласти45 нах, взаимодействующие с направляющими, выполнены с закругленными кромками.

1719762

Составитель б,Новиков

Техред M.Ìîðãåíòàë Корректор T,Ïàëèé

Редактор А. Лежнина

Заказ 757 . Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
